ACS

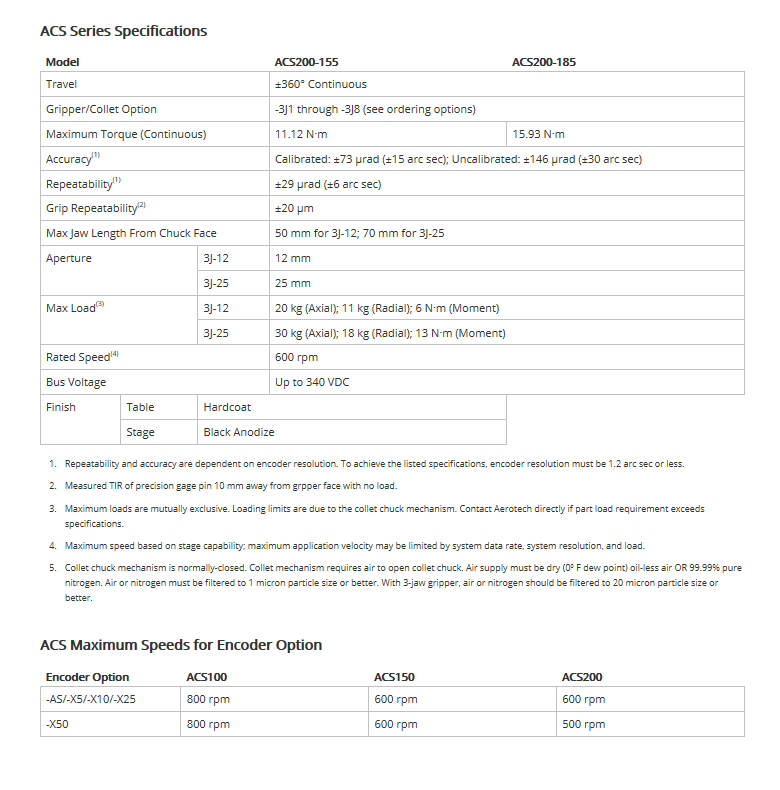

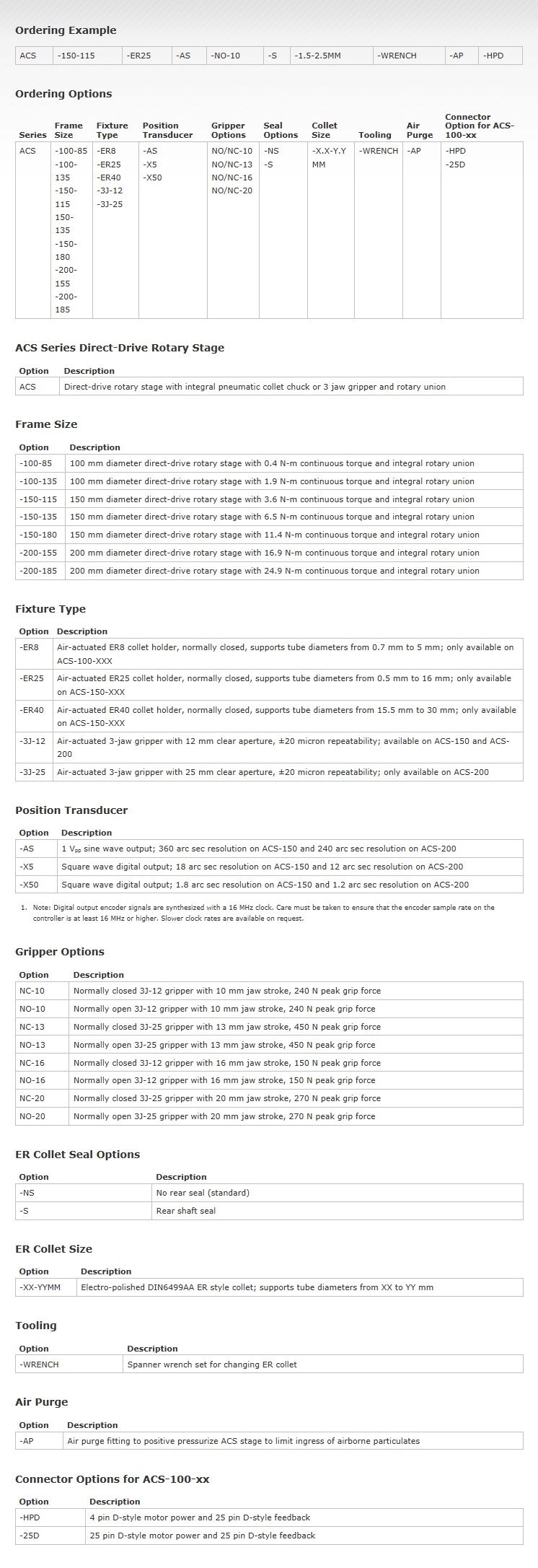

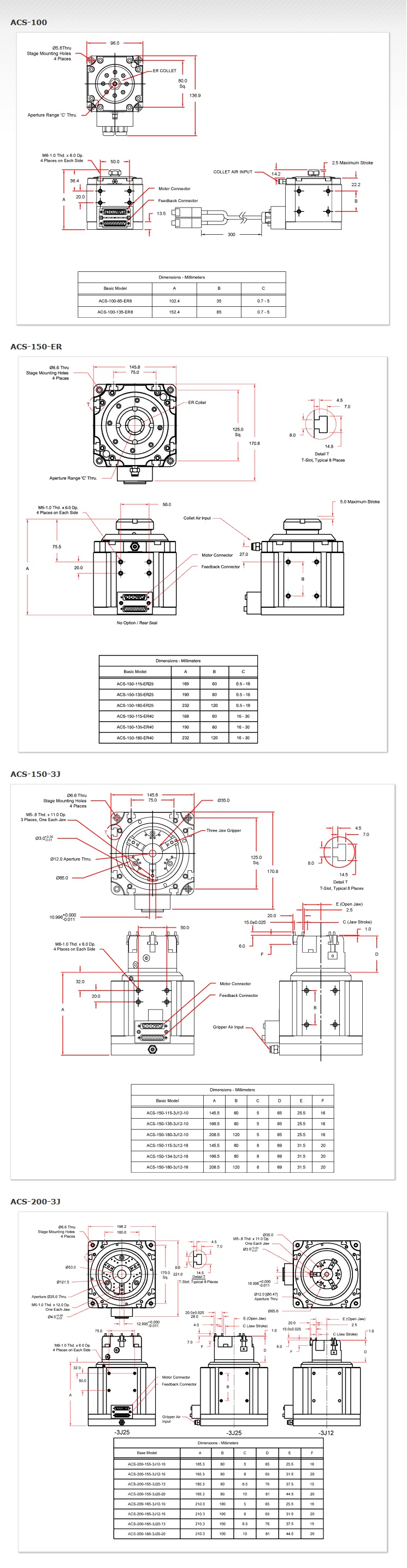

특징 | 사양 | 외형도 | 품명보는 법

내장된 공압식 ER 콜렛 척 또는 3-죠 그리퍼

제품 투입용 깨끗한 구경

평상시 폐쇄 또는 개방형 그리퍼 옵션

최고 가속성을 위한 저-관성 샤프트

다이렉트 드라이브 브러쉬리스 모터와 엔코더

내장된 로터리 유니언

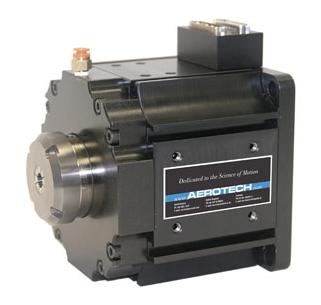

ER 콜렛 척 또는 3-죠 그리퍼 조합이 내장된 에어로텍의 ACS 시리즈 로터리 스테이지는 광범위한 재료와 응용분야에 자동 재료처리 성능을 제공합니다.

고정밀 ER 콜렛
ACS-150에 있는 콜렛 척은 ER25 또는 ER40 시리즈 콜렛을 수용합니다. 이러한 콜렛은 기계공구 부품 공급자로부터 직경이0.5 mm ~ 30 mm 범위의 튜브를 지원하는 여러가지 사이즈로 준비가 되어 있습니다. ER 콜렛은 튜브형상 재료의 고정밀한 움켜짐 동작을 요구하는 응용분야를 위해 탁월한 런아웃 특성을 제공합니다. 콜렛은 신속한 교체를 가능하게 하는 나사산 형상의 고정 캡으로 고정됩니다. 이것은 공기압력이 전혀 없을 때 충분한 클램핑 동력이 적용되는 평상시에는 폐쇄모드인 “fail-safe”에서 조합됩니다.


유연한 3-죠 그리퍼
ACS-150과 ACS-200은 모두 제품 관통투입용의 깨끗한 구경이 있는 3개의 죠 그리퍼를 지원합니다. 모든 그리퍼 조립체는 폭넓은 재료 사이즈를 지원하기 위해 다양한 죠 스토로크를 가지고서, 평상시 개방형 또는 평상시 폐쇄형 중 택일하여 조합이 가능합니다. 그리퍼는 사각 또는 육각 봉 재고 등의 비원형 형상 재료의 처리를 위해 고객사양의 죠와 맞출 수 도 있습니다. 또한, 평상시 개방형과 폐쇄형 옵션은 재료의 외경 또는 내경을 잡을 수 있는 기능을 제공합니다.

내장된 로터리 유니언
내장된 로터리 유니언을 통하여 콜렛이나 그리퍼 조립체에 공기를 공급합니다. 3-죠 그리퍼는 밀봉 기반의 로터리 유니언 디자인을 사용하며, ER 콜렛 옵션은 밀봉되지 않은 무마찰 디자인을 사용합니다. 이러한 100% 비접촉 로터리 유니언 디자인은 수명기간동안의 무정비 작동을 보장합니다. 콜렛 척 또는 그리퍼와 로터리 유니언 조립체 결합은 소형 부품으로 만들어진 외부조립체와 비교하여 대폭 감소된 마찰과 관성을 보입니다.

브러쉬리스 다이렉트 드라이브
ACS 시리즈는 다이렉트 드라이브 브러쉬리스 모터 기술을 사용하여 포지셔닝 성능을 최대화시킵니다. 다이렉트 드라이브 기술은 교체성 브러쉬가 없으며 정비성 기어열이 없어 24시간 연속 생산 환경을 위해 최적화되어 있습니다. 다이렉트 드라이브는 또한 기어 또는 벨트구동의 기계구조 대비, 전체적으로 더 높은 산출치를 시현하면서 더 신속한 가속성과 더 높은 최고 속도를 제공합니다.

내장된 재료 처리 성능과 결합된 ACS의 낮은 정비필요성과 높은 산출치 특성은 부품-수준의 솔루션 대비 전체적으로 최소의 보유비용을 제공합니다.
