ANT180-L

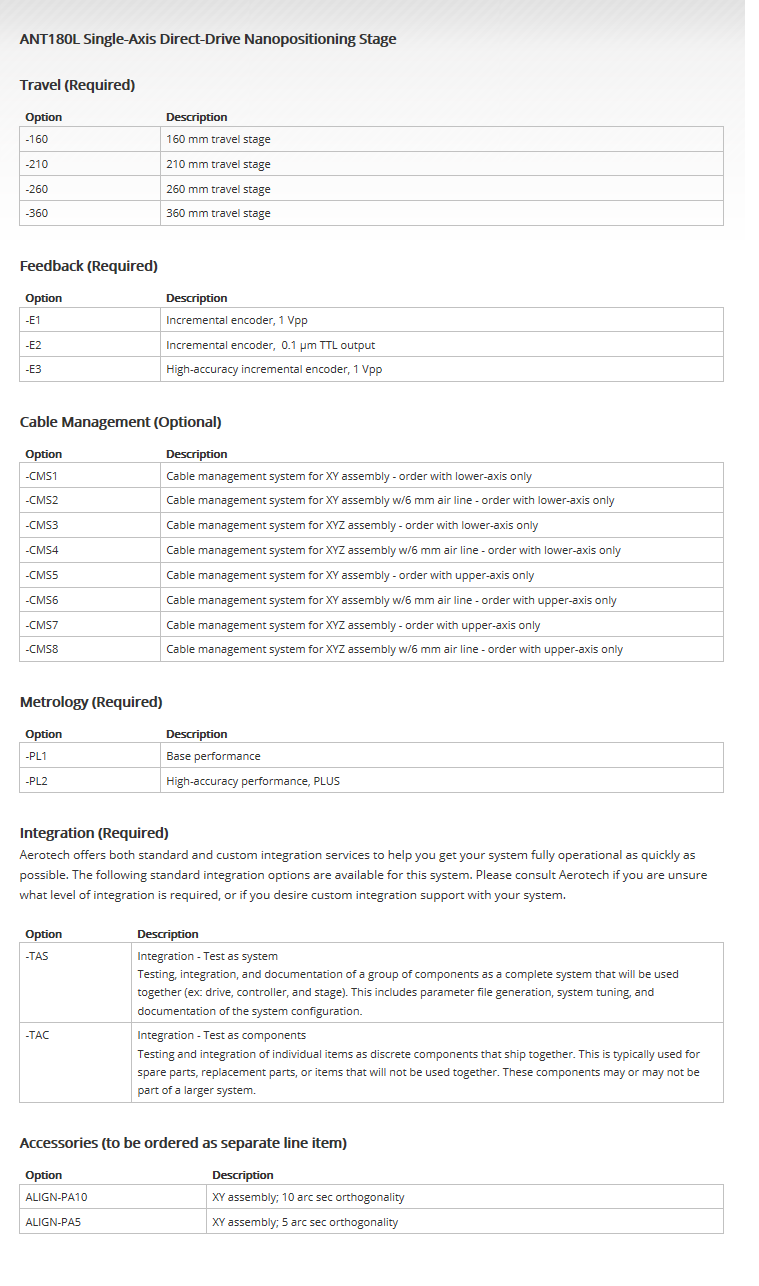

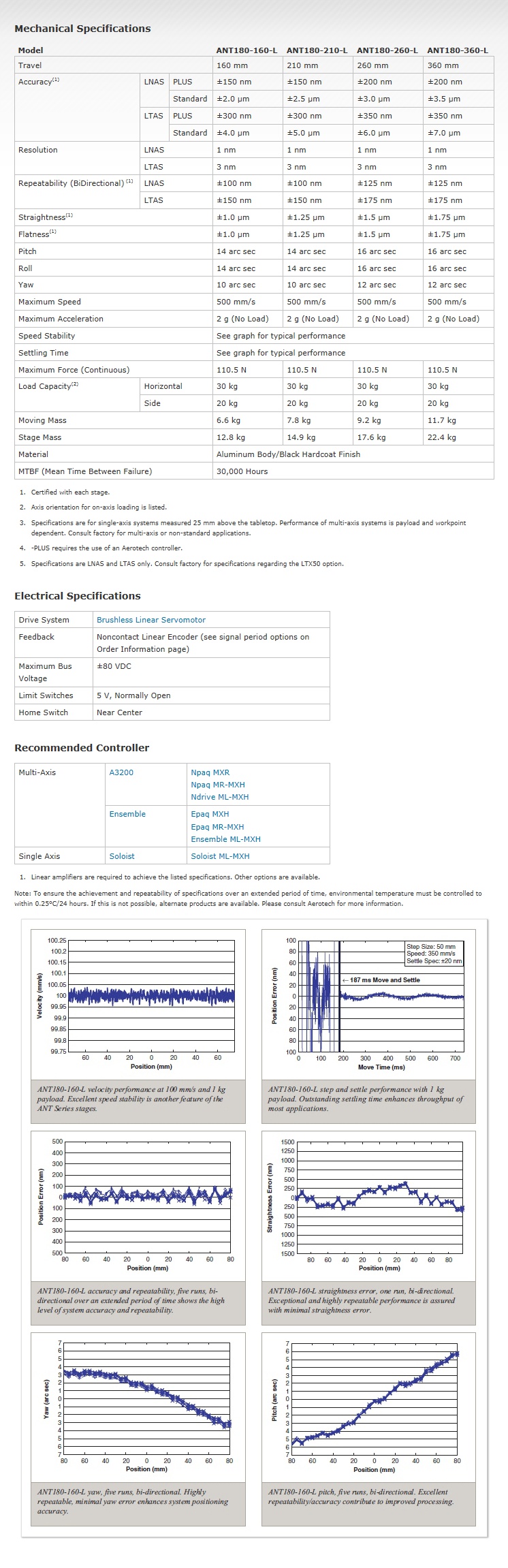

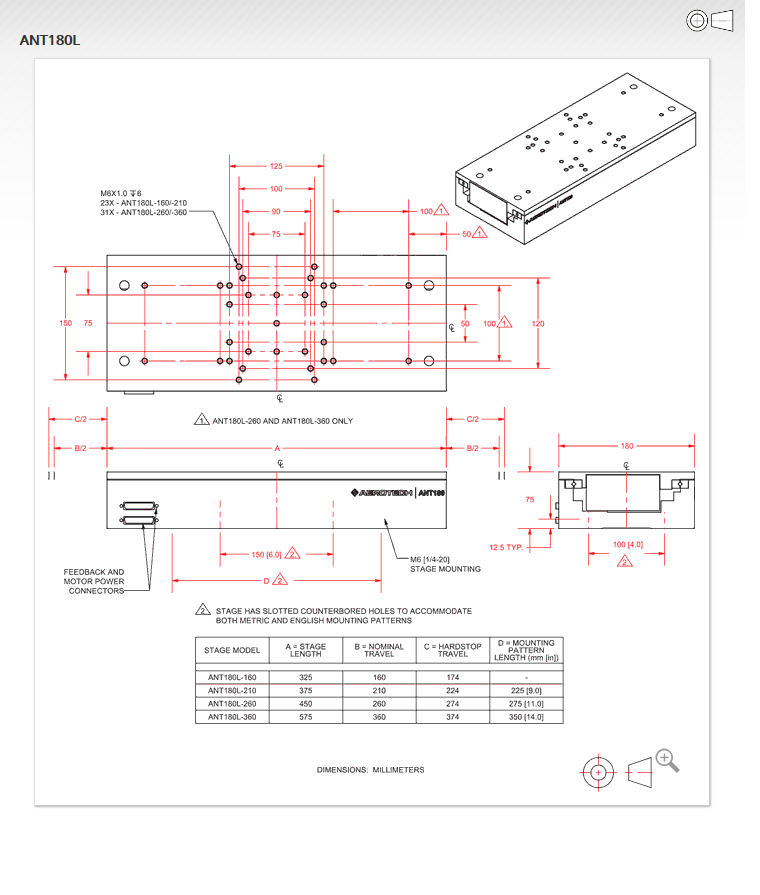

특징 | 사양 | 외형도 | 품명보는 법

비접촉, 코깅 없음, 마찰력 없는 다이렉트 드라이브

Backlash 또는 Hysteresis가 전혀 없음

고분해능(1nm), 반복도(100nm)와 정확도(150nm)

변형방지 크로스 롤러 베어링

360mm의 이송거리

다축 시스템을 위한 필수적인 케이블 관리

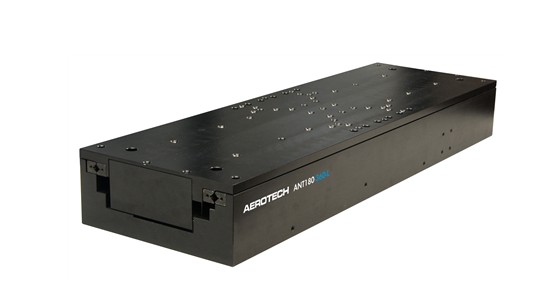

ANT180-L은 고정밀 크로스롤러 스테이지의 에어로텍 라인의 확장을 이어갑니다. 나노미터 이하의 분해능, 우수한 양방향 반복도와 뛰어난 저속 성능으로 높은 정확도 정렬, 측정, 스캐닝과 기타 필요한 응용분야를 위한 최고의 솔루션입니다.



비접촉 다이렉트 드라이브
ANT180-L은 Ironless Forcer와 U채널 영구자석 트랙을 가진 고출력 리니어 모터로 구동됩니다. 다이렉트 드라이브 리니어 모터는 스테이지를 최고 2g의 무부하 가속과 500mm/s의 최대속도까지 구동합니다. Forcer가 Ironless이기 때문에, 코깅 없는 설계로 뛰어난 속도 제어를 제공합니다.



우수한 분해능
다이렉트 드라이브 리니어 모터와 높은 정확도의 리니어 엔코더는 에어로텍의 제어 시스템과 결합하여 뛰어난 Step-to-step 분해능을 가능하게 합니다. 이것은 분광학과 광 지연선, 그리고 기타 응용분야들에서 매우 중요합니다. 뿐만 아니라 리니어 모터와 고분해능 리니어 엔코더 시스템 또한 뛰어난 정위치 안정성을 제공합니다.


고성능을 위한 우수한 구조
ANT180-L의 넓은 크로스 섹션은 다축 시스템을 위한 강력하고 안정적인 기본 축을 제공합니다. 에어로텍의 초 강력한 구조와 조밀하게 두 부분으로 된 설계는 견줄 데 없는 기하학적인 오차의 스테이지를 만듭니다. 그 결과로 직진성과 평탄도는 전체 이송거리에서 일반적으로 ±1 이하가 됩니다.

부드럽고 진동 없는 모션을 위해 설계된 ANT180-L은 모션의 뛰어난 부드러움을 위해 정밀한 Cage 변형방지 크로스롤러 베어링을 사용합니다. 베어링 시스템 또는 구동시스템에 어떤 재순환 요소도 사용하지 않기 때문에, ANT180-L은 스캐닝과 측정 응용분야에서 요구되는 뛰어난 Ripple 방지 모션을 보여주고 있습니다.


정밀한 정렬 및 케이블 관리
ANT180-L 시리즈 스테이지는 수월하게 XY와 다른 다축 어셈블리를 구성할 수 있습니다. 5 arc-sec까지의 정밀한 수직도 정렬과 다축 케이블 관리 시스템(CMS)는 기본 사양입니다. 우리는 최종 시스템으로의 결합이 가능하도록 모든 고객이 필요로하는 케이블, 에어 호스 등을 우리의 CMS 번들안에 포함하고 있습니다. 두가지 모두 고객의 기계로의 간단한 집적을 위해 완벽히 커넥터화 되어 있습니다



.
