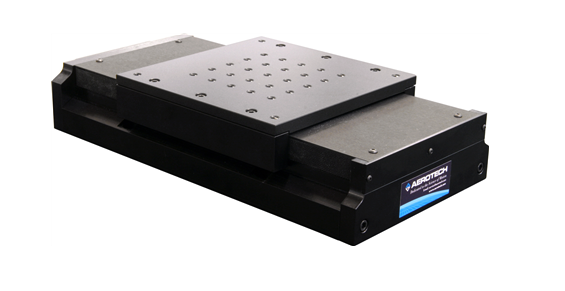

ALS2200
특징 | 사양 | 외형도 | 품명보는 법



설계 특징

  • 완벽히 둘러싸인 디자인
  • 매우 부드럽고 코깅없는 모션
  • 강력한 리니어 브러시리스 서보모터
  • 고정밀 및 3nm까지의 분해능
  • 우수한 직진도와 평탄도

고정밀 크로스롤러 베어링과 완벽히 밀봉된 시스템을 가진 강력한 리니어 모터 드라이브인 ALS2200은 뛰어난 성능을 가진 제품 등급의 스테이지입니다.

뛰어난 구조

이송거리에서 뛰어난 부드러움이 요구되는 응용분야를 위해 설게된 ALS2200은 정밀 크로스롤러 베어링을 이용합니다. 재순환되는 요소가 없으므로, 이송거리에 있는 진동은 최소화되어 우수한 속도 안정성을 가져옵니다. 응력이 제거된 특수한 알루미늄 합금에서 가공되어 본체가 압출되었으므로, ALS2200은 훌륭한 강성과 장기적인 안정성을 갖고 있습니다.

리니어 모터 구동

ALS2200은 Ironless 코어를 사용하므로 코깅없는 설계입니다. 무 코깅은 극도로 엄격한 속도 제어를 가능하게하며 우수한 윤곽 모션 프로파일링 또한 가능하게 합니다. 에어로텍의 모든 ALS 시리즈 스테이지와 마찬가지로 "0"백래시, 무감모, 무마찰과 뛰어난 시스템 응답성을 갖고 있습니다.

뛰어난 분해능

많은 응용분야는 뛰어난 스텝 단위의 분해능을 필요로 합니다. ALS2200은 에어로텍의 제어 제품들과 결합하여 3nm의 분해능으로 이런 요구를 만족시킵니다. 다이렉트 드라이브 리니어 모터는 ALS2200을 정밀하고, 스텝 정확도가 대단히 중요한 정렬 응용분야에서 특히 중요시되는 작은 분해능 단계를 가능하게 합니다.

둘러싸인 설계

먼지와 잔해로부터 스테이지를 보호하기 위해, ALS2200은 전신 금속 경로 덥개와 고급 밀봉 시스템을 포함합니다. 팽팽한 측면 띠는 깨끗함을 유지하기 힘든 곳이나 전체 스테이지 프로파일링이 증가하는 곳에서 사용됩니다. 띠는 파편의 축적을 방지하는 수직 방향에 위치하고, 엄격한 밀봉을 만들기 위해 일정한 장력을 유지합니다.

편리한 조립

ALS2200의 테이블표면은 보호 및 스크래치 방지를 위해 Teflon 주입된 (로크웰 경도 62) 하드코팅으로 처리되었습니다. 모든 테이블 표면에 장착되는 구명은 닳는 것을 방지하기 위해 삽입하는 스테인리스 스틸 Helicoil을 사용합니다. 기본 장착되는 구멍은 스테이지의 바깥쪽에 장착되어 하드커버 제거 없이 스테이지가 장착되도록 합니다.
ALS2200은 리니어 모터 구동 메커니증에서 영구자석이 이동하는 설계를 사용합니다. 그 결과, 움직이는 케이블이 없어 케이블 유지보수 시스템이 필요없어 시스템 연결장치를 간결화합니다.
