경쟁모델 대비 동일한 물리적 공간에서 49% 더 큰 연속동력
955N (214.7 lb)까지의 연속적인 동력 : 최대 3820N (858.8 lb)
횡단면 :
152.0mm(높이)X50.8mm(폭)
출력 증대 또는 열 손실 감축을 위한 특수
자석(옵션) |
| |
|
BLMX 시리즈 “U-채널” brushless linear 서보모터는 타제조사의
유사모델 대비 동일한 물리적 공간에서 49% 증가된 연속적인 출력을 제공합니다.
955N(214.7 lb)의 연속적인 동력과 최고
출력 3820N(858.8 lb)을 내는 고효율 자기회로 설계가 특징입니다. 이러한 고도의 성능수준은 특수자석 옵션으로 동력을 더욱 증가시킬 수
있습니다.
BLMX 이동 forcer 코일 조립품은 Hall-효과 장비와 열센서, 그리고 강화 세라믹 에폭시 구조로 되어
있습니다. 이러한 ironless 설계는 다른 설계일 경우 속도를 제한하고 추가적인 열을 발생하는 회오리-유동 손실을 제거하여 줍니다.
BLMX 리니어 모터는 “U-채널” 희토류 자석 궤도와 이동 forcer 코일로 구성된 direct drive입니다. 이 디자인은
백레쉬, 감기(windup), 마모, 그리고 볼스크류, 벨트 그리고 랙/피니언과 연관된 정비문제를 제거하여 줍니다.
BLMX 시리즈
非자기적 forcer는 cogging과 자기인력을 없애주어 극도의 부드러운 motion과 아주 세세한 속도와 position 제어가 가능합니다.
이 linear 모터는 극한의 출력을 요구하는 적용분야에 이상적입니다. BLMX 시리즈 linear 모터는 정열과 조립이 용이하고 자기장을
확고히 유지시켜 줍니다. 자석 궤도는 모든 이송경로에서 적체가 가능하다. 이 모터는 산업용으로도 적절합니다.
BLMX는 완전히
통합된 시스템을 제공하기 위해 표준 에어로텍 brushless amplifier와 컨트롤러를 사용하여 구동할 수
있습니다.
|
|
|

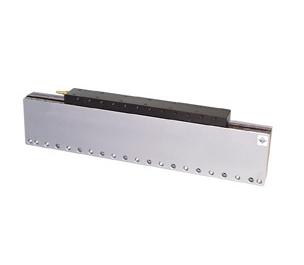

BLMX를 에어로텍 리니어 모터
라인에서 보여주고
있음. | | |
|
Motor Model |
Units |
BLMX-382 |
BLMX-502 |
|
Performance
Specifications(1,5) |
| Continuous Force, 1.4 bar, 20 psi(2) |
N (lb) |
972 (218) |
-A |
-B (opt) |
| 1063 (239) |
1011 (227) |
| Continuous Force, No Air(2) |
N (lb) |
537 (121) |
601 (135) |
| Peak Force(3) |
N (lb) |
3887 (874) |
4252 (956) |
|
Electrical
Specifications(5) |
|
Winding
Designation |
|
-A |
-B
(opt) |
-A |
-B
(opt) |
| BEMF Constant (Line-Line, Max) |
V/m/s
(V/in/s) |
86.26 (2.19) |
172.52 (4.38) |
109.59 (2.78) |
54.79 (1.39) |
| Continuous Current, 1.4 bar, 20 psi(2) |
Amppk
(Amprms) |
12.95 (9.16) |
6.48 (4.58) |
11.15 (7.88) |
21.21 (15.00) |
| Continuous Current, No Air(2) |
Amppk
(Amprms) |
7.15 (5.06) |
3.58 (2.53) |
6.30 (4.45) |
12.60 (8.91) |
| Peak Current, Stall(3) |
Amppk
(Amprms) |
51.80 (36.63)
|
25.90 (18.31) |
44.60 (31.54) |
89.20 (63.08) |
| Force Constant, Sine Drive(4,8) |
N/Amppk
(lb/Amppk) |
75.04 (16.87) |
150.09 (33.74) |
95.33 (21.43) |
47.67 (10.72) |
|
N/Amprms
(lb/Amprms) |
106.13 (23.86) |
212.25 (47.72) |
134.82 (30.31) |
67.41 (15.16) |
| Motor Constant(2,4) |
N/√W (lb/√W) |
39.72 (8.93) |
46.23 (10.39) |
| Resistance, 25°C (Line-Line) |
ohms |
3.4 |
13.6 |
4.5 |
1.1 |
| Inductance (Line-Line) |
mH |
3.0 |
12.0 |
4.0 |
1.0 |
| Thermal Resistance, 1.4 bar, 20 psi |
°C/W |
0.12 |
0.12 |
| Thermal Resistance, No Cooling |
°C/W |
0.40 |
0.39 |
| Maximum Bus Voltage |
VDC |
340 |
340 |
|
Mechanical
Specifications |
| Air Flow, 20 psi |
m3/s
(SCFM) |
5.4x10-3
(11.5) |
5.6x10-3
(11.8) |
| Coil Weight |
kg (lb) |
3.40 (7.48) |
4.45 (9.79) |
| Coil Length |
mm (in) |
382.0 (15.04) |
502.0 (19.76) |
| Heat Sink |
mm
(in) |
250x400x25
(10x16x1) |
250x500x25
(10x20x1) |
| Magnet Track Weight |
kg/m (lb/ft) |
35.8 (24.01) |
| Magnetic Pole Pitch |
mm (in) |
30.00 (1.18) |
30.00 (1.18) | Notes:
1. Performance is dependent upon heat sink configuration,
system cooling conditions, and ambient temperature.
2. Values shown @ 65°C
rise above a 25°C ambient temperature, with motor mounted to the specified
aluminum heat sink.
3. Peak force assumes correct rms current; consult
Aerotech.
4. Force constant and motor constant specified at stall.
5. All
performance and electrical specifications ±10%.
6. Maximum winding
temperature is 90°C.
7. Ambient operating temperature range 0°C - 25°C.
Consult Aerotech for performance in elevated ambient temperatures.
8. All
Aerotech amplifiers are rated Apk; use torque constant in
N-m/Apk when sizing. |

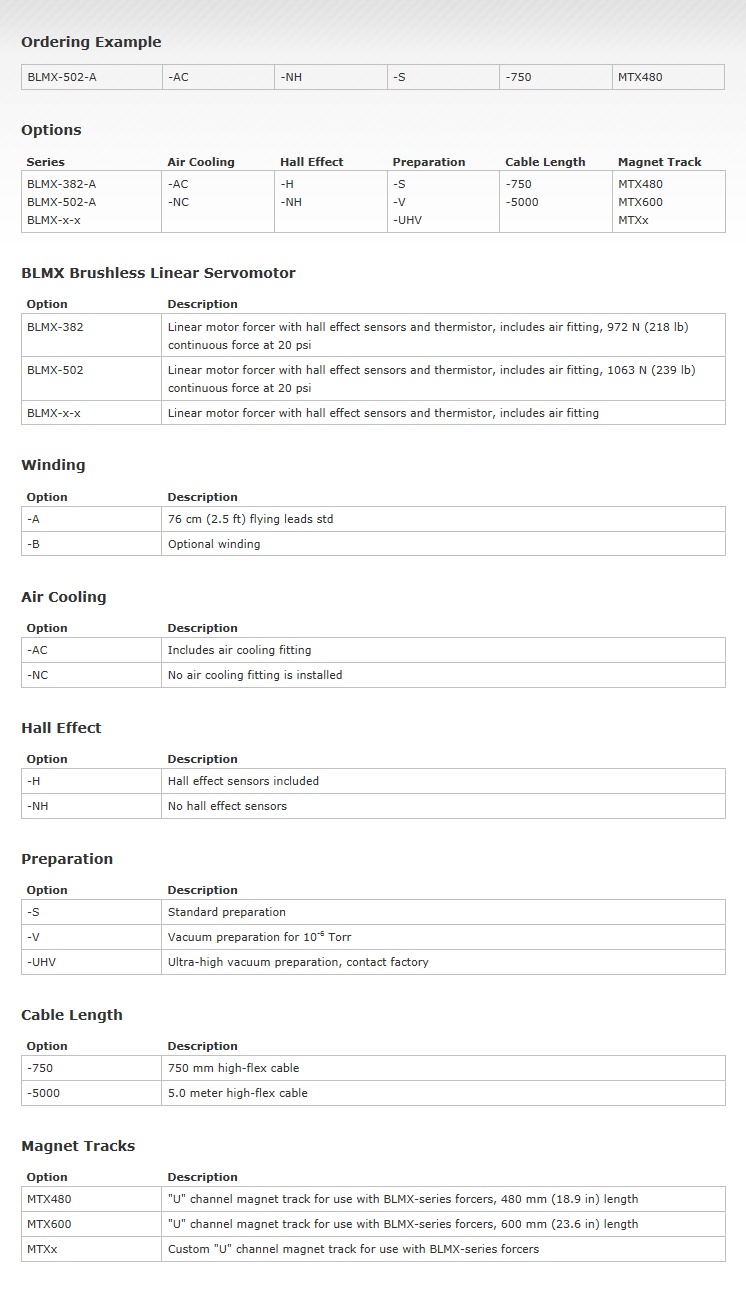

BLMX
