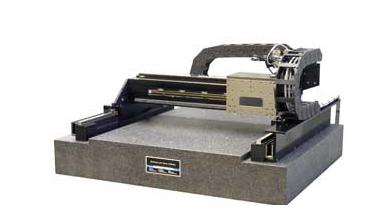

Cartesian 겐트리 시스템의 AGS10000시리즈는 폭넓은 자동화 플랫폼에 탁월한 성능과 다양한 기능을 제공하면서, 여러분에게 에어로텍의 핵심 기술과 확장된 제작능력을 제공합니다. 이 시스템은 고속의 집어서-놓기, 자동조립, vision 검사, 분배 station, 그리고 정확도 높은 검사 등의 분야에서 전세계에 걸친 생산현장에서 목격됩니다.

Linear 모터/linear 엔코더

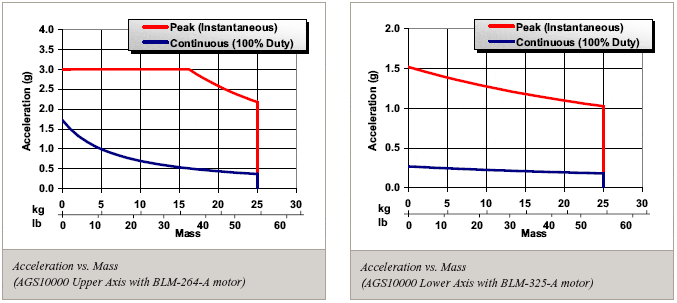

에어로텍의 고-성능 BLM 시리즈 brushless linear 서보모터는 AGS10000을 구동하여 3m/s의 속도와 3g의 가속력을 냅니다. 하나 또는 두개의 forcer 설계가 모두 가능합니다. 피드백은 튼튼한(rugged) 비접촉 광학 linear 엔코더에서 나옵니다. Resolution 선택범위는 5nm ~ 1.0μm입니다. 열팽창의 대비에 최적화하여, 디자인은 모든 작업조건에서 높은 정확성을 보장합니다.

튼튼한 디자인
linear모터가 비접촉 장치이기 때문에 백레쉬, 마모, 정비가 전혀 없습니다. 베어링은 wiper seals과 grease fitting으로 preload된 linear motion guides입니다. 견고성 및 부하분산을 최적화하기 위해 탑재됩니다.

배선 관리
폭넓은 연구개발을 통해 산업의 가장 신뢰성 있는 디자인으로 현장-검증받아온 배선관리시스템(CMS)를 최적화하였습니다. 큰 만곡 반경과 고-유연성 배선으로 AGS10000은 수백만 사이클의 無-정비 작동을 보장합니다. 만의 하나 부품문제가 발생한 경우, 신속 용이한 부품교체를 보장하기 위해 모듈 디자인이 되어 있습니다.

모든 고객의 배선작업과 공기작업은 e-chain 시스템을 통해 발송가능합니다. 커넥터는 최종적인 기계에의 통합을 아주 단순화시키면서, 제품과 그리고 e-chain의 반대끝단에서 공급되어집니다.

턴키 작업

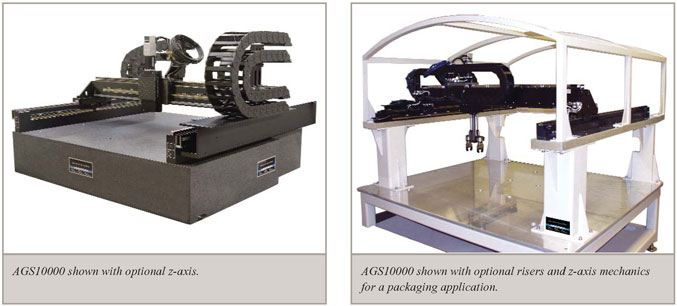

에어로텍의 정밀positioning과 제어시스템 제작에서의 다년간의 경험은 턴키 시스템을 획득하면서 배가됩니다. 전형적인 옵션으로는 Z-세타 기계구조, 자동화 부품 처리장비에 설치되는 riser, 그리고 전체적인 전자 하부시스템에 설치되도록 설계된 기계기반 등이 있습니다.

에어로텍은 고성능 자동화 적용분야에 최적화된 폭넓은 고성능 amplifier와 앞서가는 motion controller를 제작합니다.

Ordering Information

AGS10000

-500

-500

-10

-10

-LT50X5

-LT50X5

-BP

Series

X-Travel (mm) (Lower Axis)

Y-Travel (mm) (Upper Axis)

X-Motor (Lower Axis)

Y-Motor (Upper Axis)

X-Encoder (Lower Axis)

Y-Encoder (Upper Axis)

Base Plate

-500

-500

-10

-10

-LTxxAS

-LTxxAS

-BPR

-750

-750

-10X2

-LTxxX5

-LTxxX5

-1000

-1000

-2LTxxAS

-2LTxxX5

AGS10000 Series Linear Motor Gantry

AGS10000-500-500

500 mm x 500 mm (20 in x 20 in) Cartesian gantry with linear motor, linear encoder, and limits

AGS10000-750-750

750 mm x 750 mm (30 in x 30 in) Cartesian gantry with linear motor, linear encoder, and limits

AGS10000-1000-1000

1000 mm x 1000 mm (40 in x 40 in) Cartesian gantry with linear motor, linear encoder, and limits

AGSxxxx-yyyy

Other travels available; please consult factory

Motor

-10

Brushless linear motor ? BLM-325-A (lower X-axis); BLM-264-A (upper Y-axis)

-10X2

Dual brushless linear motor ? dual BLM-325-A (lower X-axis only)

Limits

-NC

Normally-closed end of travel limit switches (standard)

-NO

Normally-open end of travel limit switches

Standard Linear Encoders

-LT50AS

Linear encoder for AGS10000-500-500; amplified sine output

-LT50X5

Linear encoder for AGS10000-500-500; 1.0 micron line driver output

-LT75AS

Linear encoder for AGS10000-750-750; amplified sine output

-LT75X5

Linear encoder for AGS10000-750-750; 1.0 micron line driver output

-LT100AS

Linear encoder for AGS10000-1000-1000; amplified sine output

-LT100X5

Linear encoder for AGS10000-1000-1000; 1.0 micron line driver output

-2LT50AS

Dual linear encoder for AGS10000-500-500; amplified sine output; (lower X-axis only)

-2LT50X5

Dual Linear encoder for AGS10000-500-500; 1.0 micron line driver output; (lower X-axis only)

-2LT75AS

Dual Linear encoder for AGS10000-750-750; amplified sine output; (lower X-axis only)

-2LT75X5

Dual Linear encoder for AGS10000-750-750; 1.0 micron line driver output; (lower X-axis only)

-2LT100AS

Dual Linear encoder for AGS10000-1000-1000; amplified sine output; (lower X-axis only)

-2LT100X5

Dual Linear encoder for AGS10000-1000-1000; 1.0 micron line driver output; (lower X-axis only)

Base Plate

-BP500-500

Granite baseplate for AGS10000-500-500

-BP750-750

Granite baseplate for AGS10000-750-750

-BP1000-1000

Granite baseplate for AGS10000-1000-1000

-BPR500-500

Granite baseplate for AGS10000-500-500 with 150 mm (6 in) risers

-BPR750-750

Granite baseplate for AGS10000-750-750 with 150 mm (6 in) risers

-BPR1000-1000

Granite baseplate for AGS10000-1000-1000 with 150 mm (6 in) risers

Accessories (to be ordered as separate line item)

Z

100 mm (4 in) travel z-stage

THETA

360? travel theta axis

MB500-500

Steel weldment machine base for AGS10000-500-500

MB750-750

Steel weldment machine base for AGS10000-750-750

MB1000-1000

Steel weldment machine base for AGS10000-1000-1000
