슬롯리스, 브러시리스 스테이터 설계는 속도 제어 제한없이 무코깅 토크를 제공

신뢰도 높은 브러시리스 기술의 장점을 보유하여 표준 DC 브러시타입 모터 대비 더 부드러운 속도

표준 NEMA 프레임 크기

증폭된 사인파 엔코더와 체배기가 있는 초-고정도의 분해능 성능

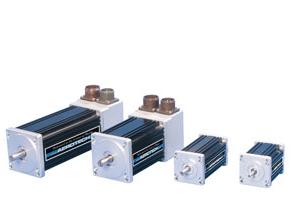

에어로텍의 BMS시리즈 브러시리스 슬롯리스 서보모터는 고성능 로터리 모터 중 최고를 대표합니다. 표준 NEMA 프레임 크기 내에서 사용가능하며, 이러한 모터는 우수한 속도 원활성 및 제어를 위해 슬롯리스 로터 설계를 사용합니다.

희토류 네오디뮴 철 붕소 자석과 높은 극수 로터를 특징으로 하면서, BMS시리즈는 소형 팩키지에서 최대의 토크와 가속력을 제공합니다. BMS에 대한 고객이 기계적 또는 전기적 맞춤사항은 최소의 소요기간으로 엔지니어링 가능합니다.

DC모터 대비 향상된 부드러움
BMS시리즈 모터는 우수한 속도 원활성과 제어가 요구될 경우 표준 브러시리스 또는 브러시타입 모터를 대체할 수 있습니다. DC브러시타입 모터는 원활한 저속 제어 때문에 공작기계와 스캐닝과 같은 응용분야에 인기가 있었습니다. BMS 모터는 우수한 원활성을 제공하고 DC 브러시 모터 대비 높은 가속성능을 가집니다. 더 높은 가속성능은 더 높은 기계 산출치와 성능을 보여줍니다.

고성능 설계
BMS시리즈는 최고의 원활한 속도조절을 제공하는 완전한 슬롯리스 스테이터 설계를 활용하기 때문에 전통적인 브러시리스 서보모터와 다릅니다. 이러한 모터는 우수한 토크와 안정적 성능을 요구하는 응용분야를 위해 설계됩니다. BMS시리즈 모터의 독특한 디자인은 경쟁 모델 대비 기계적 시스템과 더 가깝게 일치하는 관성을 제공합니다. 이것은 더욱 양호한 안정성과 편리한 튜닝을 의미합니다.

초-고정도의 엔코더 분해능
BMS시리즈 모터는 모든 응용분야를 위해 다양한 엔코더 분해능 옵션으로 장착될 수 있습니다. 표준의 RS-422 라인 드라이브 출력에 추가하여 옵션의 증폭된 사인파 엔코더가 초고정도의 분해능을 제공하기 사용가능합니다. 에어로텍은 외부의 승수기 박스와 함께 A3200시스템에 연결되는 드라이브용으로 옵션으로 엔코더 체배기를 제공합니다. 1백만 count/rev.의 높은 분해능이 획득 가능합니다.

Motor Model	Units	BMS60	BMS100	BMS280	BMS465
Winding Designation		-A	-A	-A	-A
Performance Specifications^(1,5)
Stall Torque, Continuous⁽²⁾	N-m	0.33	0.56	1.60	2.86
Stall Torque, Continuous⁽²⁾	oz-in	46.2	80.0	227.0	404.8
Peak Torque⁽³⁾	N-m	1.31	2.26	6.41	11.43
Peak Torque⁽³⁾	oz-in	184.9	320.0	908.0	1619.2
Rated Speed	rpm	4,000	3,000	3,000	2,000
Rated Power Output, Continuous	watts	112	133	381	457
Electrical Specifications⁽⁵⁾
BEMF Constant (Line-Line, Max)	Volts_pk/k_rpm	19	40	57	79
Continuous Current, Stall ⁽²⁾	Amp_pk	2.3	2.1	3.8	4.9
Continuous Current, Stall ⁽²⁾	Amp_rms	1.6	1.5	2.7	3.5
Peak Current, Stall ⁽³⁾	Amp_pk	9.2	8.4	15.2	19.6
Peak Current, Stall ⁽³⁾	Amp_rms	6.5	5.9	10.7	13.9
Torque Constant^(4,8)	N-m/Amp_pk	0.14	0.27	0.42	0.58
	oz-in/Amp_pk	20.1	38.1	59.7	82.6
	N-m/Amp_rms	0.20	0.38	0.60	0.82
	oz-in/Amp_rms	28.4	53.9	84.5	116.8
Motor Constant^(2,4)	N-m/√W	0.050	0.076	0.179	0.280
Motor Constant^(2,4)	oz-in/√W	7.02	10.74	25.34	39.70
Resistance, 25°C (Line-Line)	ohms	8.4	12.9	5.7	4.4
Inductance (Line-Line)	mH	1.30	2.40	1.10	0.87
Maximum Bus Voltage	VDC	340	340	340	340
Thermal Resistance	C/W	1.73	1.35	0.93	0.72
Number of Poles	P	8	8	14	14
Mechanical Specifications
Motor Weight	kg	1.1	1.5	3.60	5.00
Motor Weight	lb	2.4	3.3	7.9	11.0
Rotor Moment of Inertia	kg-m²	1.96x10^-5	3.71x10^-5	4.66x10^-4	9.28x10^-4
Rotor Moment of Inertia	oz-in-s²	0.0028	0.0053	0.0660	0.1314
Max Radial Load	N	89		178
Max Radial Load	lb	20		40
Max Axial Load	N	89
Max Axial Load	lb	20

Notes:
1. Performance is dependent upon heat sink configuration, system cooling conditions, and ambient temperature.
2. Values shown @ 75°C rise above a 25°C ambient temperature, with housed motor mounted to a 250 mm x 250 mm x 6 mm aluminum heat sink.
3. Peak torque assumes correct rms current; consult Aerotech.
4. Torque constant and motor constant specified at stall.
5. All performance and electrical specifications ±10%.
6. Maximum winding temperature is 100°C; thermistor trips at 100°C.
7. Ambient operating temperature range 0°C - 25°C. Consult Aerotech for performance in elevated ambient temperatures.
8. All Aerotech amplifiers are rated A_pk; use torque constant in N-m/A_pk when sizing.

적용 예 (녹색은 에어로텍의 빠른 납기 프로그램 적용 옵션임.)
BMS	100	-A	-D25	-E1000H	-BK1
Motor Series	Continuous Stall Torque	Motor Winding	Connector Option	Encoder Resolution	Options
	60, 100	A	D25, FLY, MS	E1000H, E2000H, E2500H, E5000H, E1000ASH	BK1, VAC6

Brushless Rotary Servomotors
BMS60	NEMA 23 - Tcont = 0.33 N-m (46.2 oz-in) brushless motor
BMS100	NEMA 23 - Tcont = 0.56 N-m (80.0 oz-in) brushless motor
Winding Options
-A	Standard winding
Connectors
-DB25	25 conductor plastic D-shell for feedback and motor power (std)
-MS	MS connectors for feedback and motor power
-FLY-x	Flying leads for feedback and motor power with custom length cable
Feedback Options
-E1000H	1000 line incremental square wave encoder with marker and Hall effect tracks (RS-422 line drive output)
-E2000H	2000 line incremental square wave encoder with marker and Hall effect tracks (RS-422 line drive output)
-E2500H	2500 line incremental square wave encoder with marker and Hall effect tracks (RS-422 line drive output)
-E5000H	5000 line incremental square wave encoder with marker and Hall effect tracks (RS-422 line drive output)
-E1000ASH	1000 line incremental amplified sine wave encoder with marker and Hall tracks
Options
-BK1	Brake, 112 oz-in (0.8 N-m), 24 VDC, 0.3 A for BMS60, BMS100
-VAC6	Vacuum preparation to 10^-6 torr
Accessories
MC-HPD25-M	Connector, HPD25 motor power mate for BMS60, BMS100 motors
MC-DB25-F	Connector, DB25 motor feedback mate for BMS60, BMS100 motors
MCM-3	Connector, MS motor power mate for BMS60, BMS100
MCF-3	Connector, MS motor feedback mate for BMS60, BMS100

Ordering Example (options in green available from Aerotech’s Fast Delivery program)
BMS	280	-AH	-MS	-E2000H	-BK2
Motor Series	Motor Torque (oz-in)	Winding Option	Connector Option	Encoder Resolution with Hall Tracks	Options
	280 465	AH	-MS	E1000H E2000H E2500H E5000H E1000AS	BK2 NS VAC6

Brushless Rotary Servomotors
BMS280	NEMA 34 - Tcont = 1.6 N-m (227.0 oz-in) brushless motor
BMS465	NEMA 34 - Tcont = 2.86 N-m (404.8 oz-in) brushless motor
Winding Options
-AH	Standard winding with Hall board; required for all encoder options
Connectors
-MS	MS connectors for feedback and motor power (standard)
Feedback Options
-E1000H	1000 line incremental squarewave encoder with marker (RS-422 line drive output)
-E2000H	2000 line incremental squarewave encoder with marker (RS-422 line drive output)
-E2500H	2500 line incremental squarewave encoder with marker (RS-422 line drive output)
-E5000H	5000 line incremental squarewave encoder with marker (RS-422 line drive output)
-E1000AS	1000 line incremental amplified sinewave encoder with marker; maximum speed 2400 rpm
Options
-BK2	Brake; holding torque = 1.7 N-m (240 oz-in), 24 VDC, 0.4 A
-NS	IP65 rated Nitrile front shaft seal
-VAC6	Vacuum preparation to 10^-6torr
Example. Motor with 2000-line encoder and Nitrile shaft seal: BMS280-AH-MS-E2000H-NS
Accessories
MCM-3	Connector; MS motor power mate
MCF-3	Connector; MS motor feedback mate
