ANT95-XY

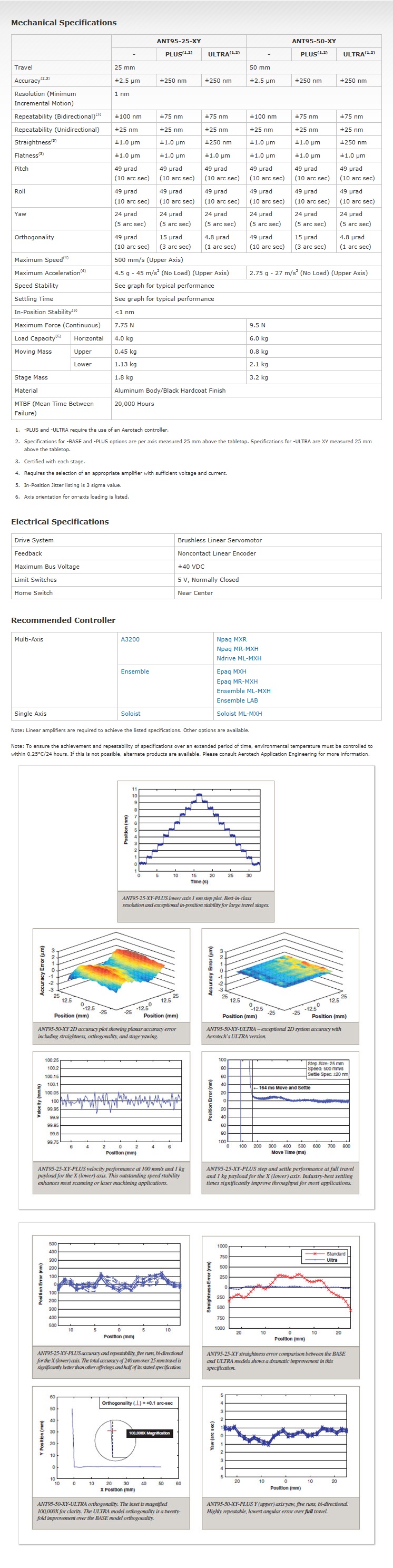

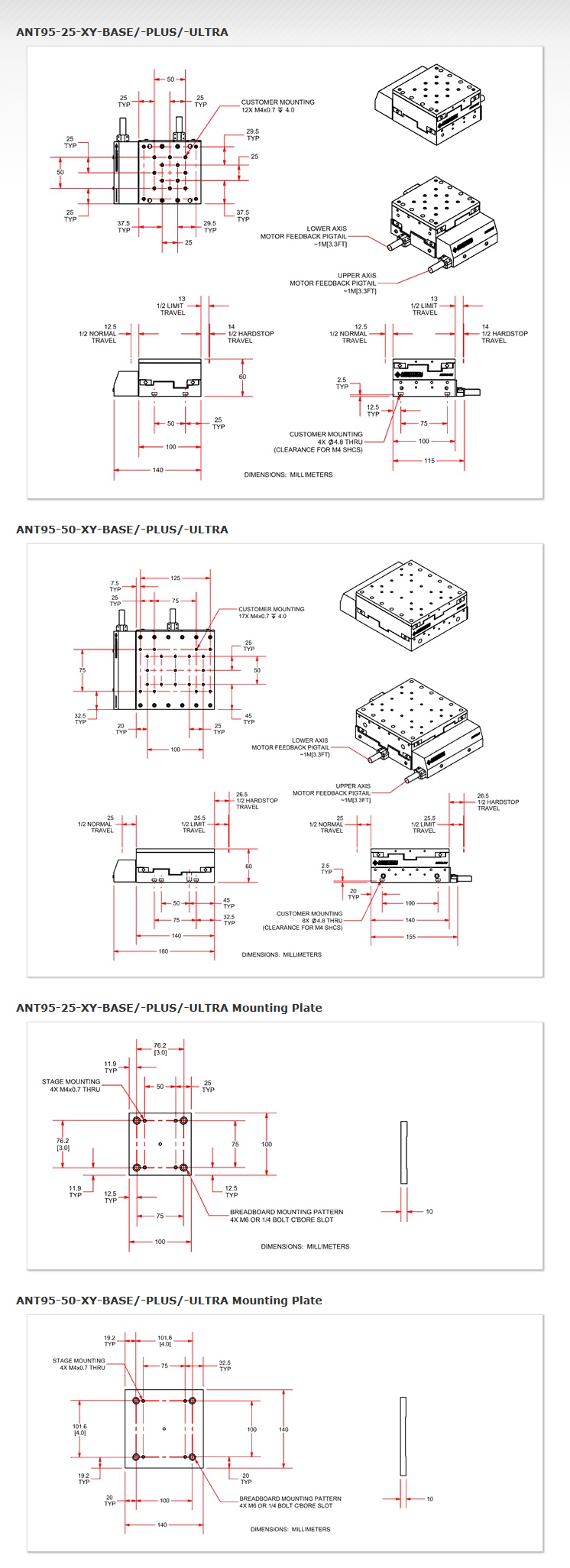

특징 | 사양 | 외형도 | 품명보는 법

nanotechnology motion control two-axis mechanical bearing, linear motor stage

소개
에어로텍의 나노이동 (ANT95-XY) 크로스롤러 베어링, 리니어 모터, 이중축 스테이지는 최신 출시제품으로서 ANT 시리즈 스테이지의 혁명을 이어나가고 있습니다. ANT95-XY와 ANT94-XY-H는 3개의 구성품으로 이뤄진 디자인으로, 2차원(X 및 Y)의 이동을 가능하게 합니다. 산뜻한 디자인은 단 60mm라는 극도의 저상형 제품을 공급합니다. 스테이지는 고유의 다이렉트드라이브 모터 기술의 결과이며, 비접촉 리니어 엔코더, 리미트, 통합 배선관리시스템 및 2개 등급의 정확도를 제공합니다.

스테이지 디자인
ANT95-XY 디자인은 수직도, 직진도, 그리고 평탄도와 같은 핵심적인 요소를 최적화하여 탁월한 기하학적 허용오차를 가진 스테이지를 만들어 냅니다. 에어로텍의 다이렉트 드라이브 기술은 히스테리시스 또는 벡레쉬가 전혀 없으며, X와 Y의 양방향에 대해 정확하고 반복도가 높은 나노미터 수준의 모션이 가능하게 합니다. 두가지 이동옵션(25 mm x 25 mm or 50 mm x 50 mm) 모두 60mm 높이의 제품형상으로 제공됩니다.

ANT95-XY는 리니어 모션 가이드 대비 더욱 높은 정밀도와 더욱 미세한 분할이동과 함께 향상된 부하용량을 위하여 반creep 크로스롤러 베어링을 사용합니다. ANT95-XY 스테이지와 함께 탁월한 정확도, 포지션 반복정밀도, 그리고 정지 안정성을 기대하실 수 있습니다.

비접촉 다이렉트 드라이브
비접촉 다이렉트드라이브 기술만이 정밀 장비의 대량제조에 필요한 튼튼하고, 정확하며, 고속의 포지셔닝을 제공합니다. ANT95-XY 스테이지는 최상위의 포지셔닝 성능을 달성하기 위해 에어로텍이 개척한 선진기술의 다이렉트드라이브 기술을 활용합니다. 이러한 다이렉트드라이브 기술은 고성능, 무코깅, 비접촉, 고속, 고분해능, 그리고 높은 정확도를 제공합니다.극도의 소형 펙키지에 구현된 이 독특한 드라이브와 베어링의 조합은, 고정밀 포지셔닝, 디스크드라이브 제작, 광섬유 정열, 광학 딜레이 요소 작용, 센서 시험, 그리고 스케닝 공정과 같이, 부드럽고 정밀한 모션을 요구하는 많은 응용분야에 가시적인 장점을 제공합니다. 내장된 배선관리시스템은 장기간의 수명과 끌리는 힘을 최소화하기 위해 디자인 되었습니다.

다축 조합성
ANT95-XY는 에어로텍의 다른 ANT시리즈 제품(수직 리프트 스테이지 제품, 다이렉트드라이브 로터리제품, 고니어미터 제품)과 함께 조합하여 독특하며 고성능을 실현하는 다축 시스템을 만들수 있습니다.
