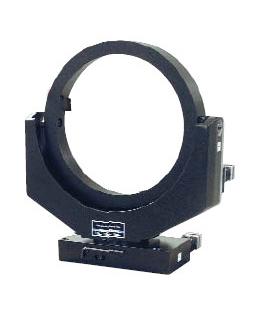

AOM130M
특징 | 사양 | 외형도 | 품명보는 법

152.4mm (6 inches) ~ 609.6mm (24 inches) 광학직경의 표준모델

2 2 µrad/°C보다 양호한 탁월한 열적 안정성 시현

정밀 포지셔닝은 arc 초 보다 세밀한 분해능 용량으로 보장

스테핑과 서보 드라이브 모터의 선정

영국식 또는 미터식 구멍패턴을 활용할 수 있도록 탑재구멍이 슬롯처리됨

10-6 mbar 에서의 사용을 위해 준비되어 공급가능

짐벌위 비-원형 부하의 중심작업을 위한 고객맞춤 정밀 탑재 설계 가능








AOM130M 시리즈의 짐벌 탑재 포지션 광 구성품은 방위각과 고도 만큼 600mm의 크기의 직경입니다. AOM130M 탑재기는 연구 또는 산업의 연구실 세팅에서의 광 및 레이저 실험용의 응용분야에 탁월한 안정성과 arc 초 이하의 세밀한 분해능을 제공합니다.

정확성을 보장하는 정밀 베어링
AOM130M의 정밀 짐벌 피봇 볼 베어링은 백레쉬를 최소화하고 정지마찰을 감소시킵니다. 거울 셀과 방위각 베어링 시스템은 고품질의 사전 부하된 각도 접촉 베어링을 사용하는데, 이것은 뒤집기를 포함하여 어떠한 방향에서도 충분히 부하된 작업이 가능하도록 합니다.

탁월한 포지셔닝 용량
AOM130M 탑재기는 다음의 탐나는 포지셔닝 특성을 가집니다.: 0.75 arc-초 단일방향의 반복성; 무시할수 있는 백레쉬; 그리고 5arc초 보다 전형적으로 양호한 이력현상. AOM130M 시리즈의 기계적인 그리고 열적인 안정성은 탁월합니다. 채용된 단단한 주물은 공명주파수를 200Hz 이상으로 올리는데 도움을 주며, 열적 안정성은 2 µrad/°C 보다 양호합니다.

고도로 정확한 제한 및 홈잉 시스템
모든 AOM130M 탑재기는 고도의 정확한 제한 스위치가 장착되어 있습니다. 이 스위치와 모터의 마커 신호를 결합하여, 에어로텍의 모션 컨트롤러는 AOM130M 탑재기를 0.001°내로 고도로 정확안 홈 참조 포인트로 위치시킵니다.

600mm (24 in)까지의 표준 사이즈
AOM130M 시리즈 모터-구동의 짐벌 탑재기는 6개의 표준 크기가 가용하며, 여기에는 152.4, 228.6, 304.8, 406.4, 508.0, 609.6mm(6, 9, 12, 16, 20, 24인치) 지름의 광 부품을 장착시킵니다. 게다가, 127.0, 203.2, 254.0mm(5, 8, 10인치) 지름의 광이 액세서리로 가용하며, 127.0과 609.6mm(5~24인치) 지름의 사실상 모든 표준 광 요소를 위한 탑재 용량을 제공합니다.

완전한 360° AZ와 EL 포지셔닝
± 4° 범위에서의 높은 분해능 포지셔닝은 모터 컨트롤 하에서 달성됩니다. 자유로운 회전은 거울 셀과 방위각 조립(도구 포함됨)을 풀어놓는 방식으로, 그리고 360도 범위의 어떠한 지점으로 수동으로 각 축을 회전시킴으로서, 완전한 360도로 확대됩니다. 수동 조절은 정밀 모터방식의 드라이브 조립품을 방해하지 않습니다.

광범위한 분해능과 드라이브 선택
선택된 모터(마이크로스테핑 또는 서보)와 컨트롤러 분해능 세팅에 따라 0.008 arc초까지의 분해능이 AOM130M과 달성됩니다. 일부 공통으로 표기된 분해능과 대응하는 탑재기 분해능은 사양표에 나타나 있습니다. 사양표에 표기된 것과 다른 탑재기 분해능에 대해서는 직접 당사로 연락바랍니다.

홈 마커 엔코더와 포지셔닝 손잡이는 마이크로스테핑 버전용 옵션입니다. DC 서보모터는 마커가 가능한 폐쇄-루프 포지셔닝 피드백과 함께 마커-로터리 엔코더에 장착됩니다.
