AGV5D

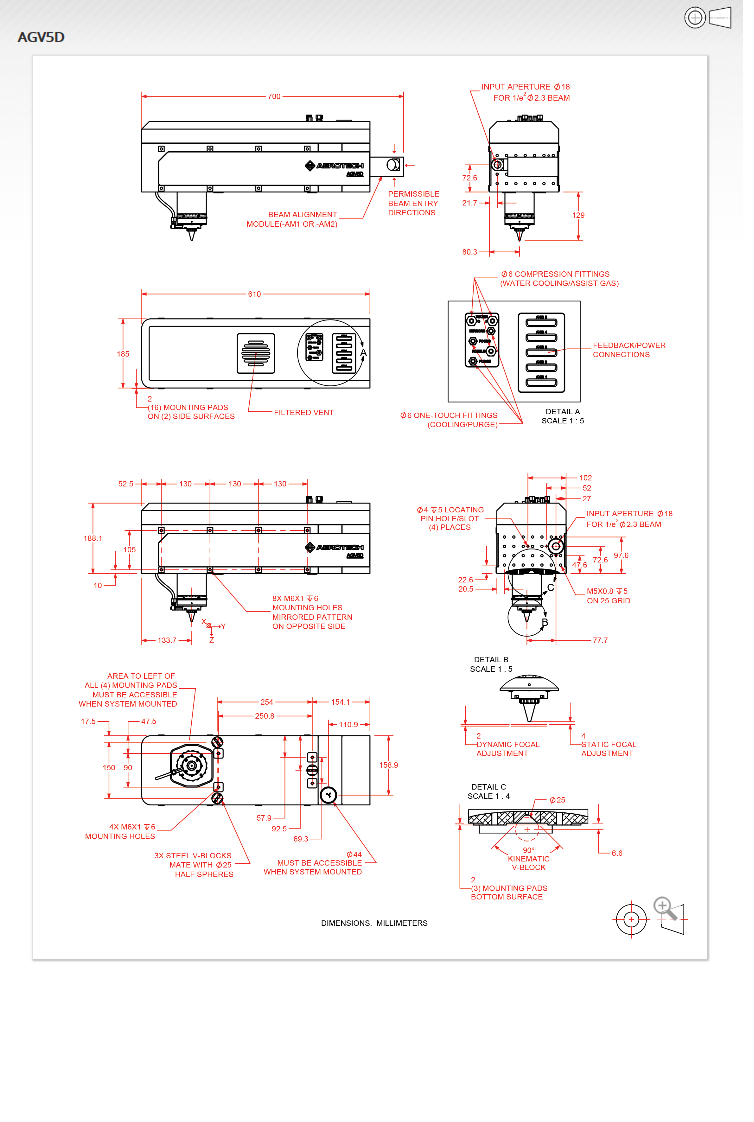

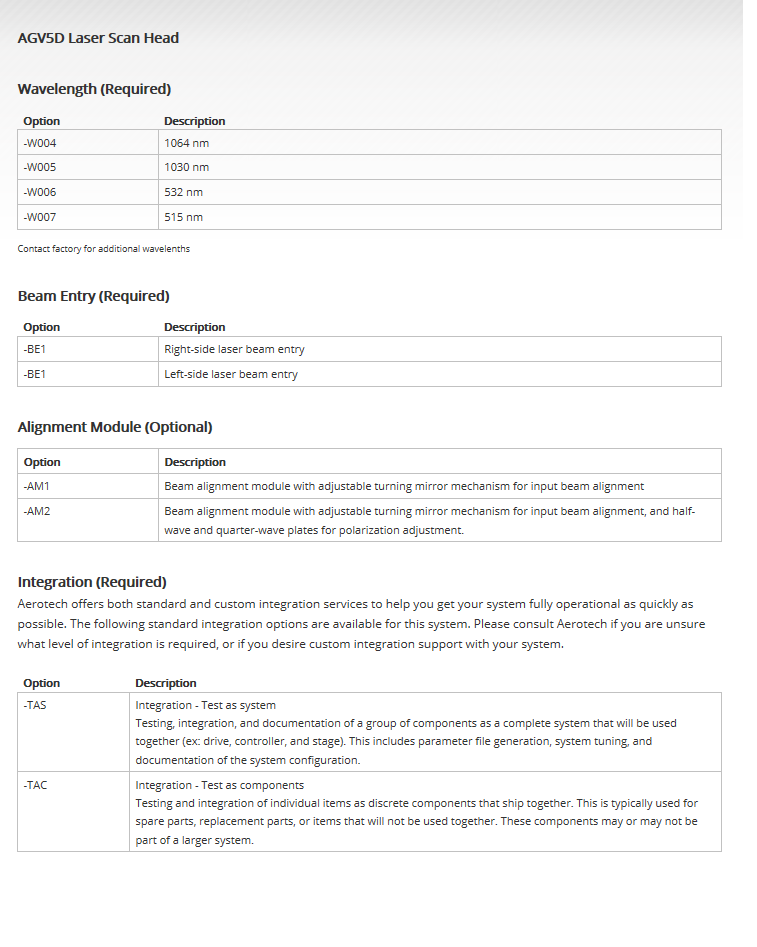

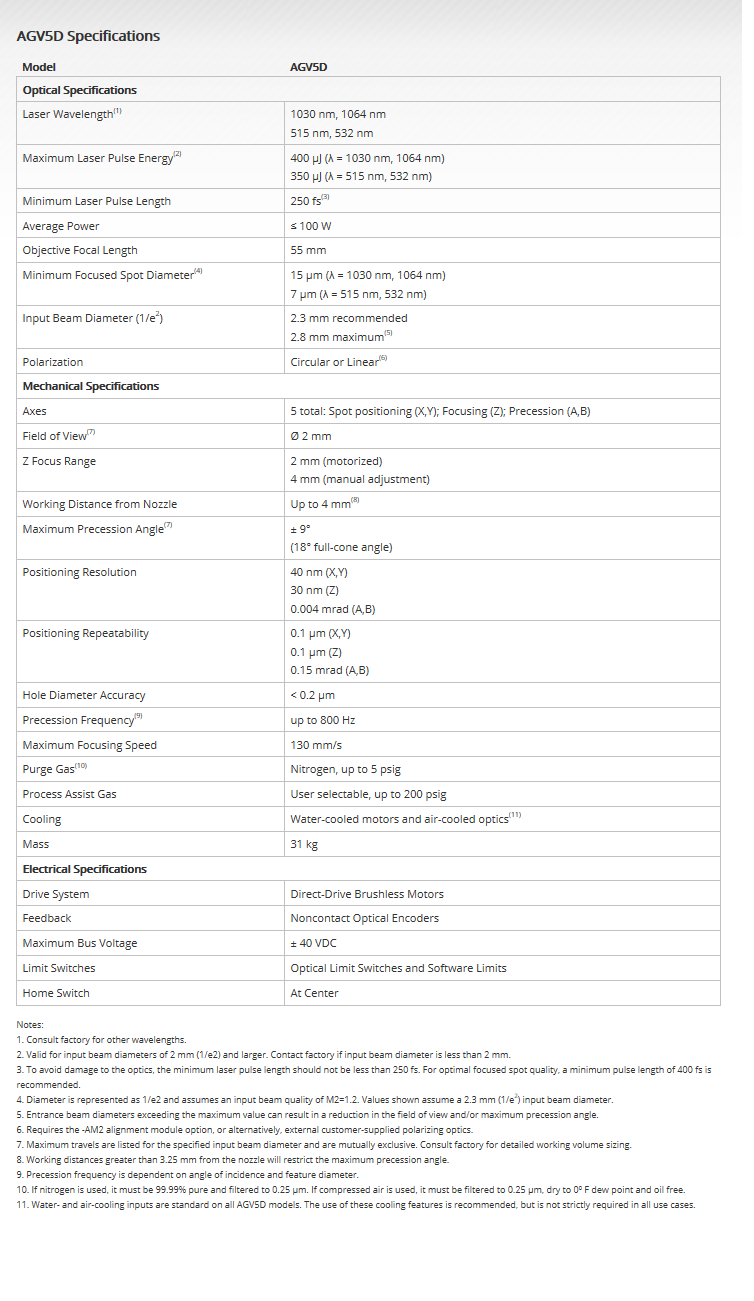

특징 | 사양 | 외형도 | 품명보는 법 | 동영상



설계특징



  • 다양한 상업용 펨토초 레이저와 함께 사용하기에 이상적
  • 1030nm, 1064nm, 515nm 또는 532mn 파장과의 호환성을 위한 다양한 광학 선택지
  • 최적의 안정성과 시간에 따른 일관된 성능을 제공하는 수냉 및 공냉 기능
  • 스캐너의 FOV 보다 큰 형상을 포함하여, 사용 가능한 최대 레이저 가공 정밀도로 정밀한 형상을 제작
  • 사용자 친화적인 기능으로 장비, 시스템 또는 서브시스템으로의 통합 단순화
  • 최대 200psig의 가스 압력을 지원하여 높은 종횡 비율의 처리 기능 개선



AGV5D 5축 레이저 미세 가공 프리세션 스캐너는 완전한 모양의 단면을 가진 정확안 구명, 윤곽이 있는 슬롯 및 기타 기하학적 구조를 생성하기 위한 가장 빠르고 유연하며 정확한 솔루션이다. 또한, AGV5D는 레이저부터 스캐닝 헤드, 공작물의 위치 설정에 이르기까지 정밀 미세 가공 공정 전체를 유저가 제어할 수 있게 해준다.



주요 응용 프로그램



 - 의료기기 제조

  • 중재 심혈관 이식
  • 하이포 튜브

 - 마이크로일렉트로닉스 가공

  • 프로브 카드
  • 마이크로비아스

 - 자동차 부품 제조

  • 연료 인젝터 노즐
  • 레이저 미세 가공 시스템



5자유도의 빔 미세 조정



에어로텍의 AGV5D 5축 레이저 미세 가공 프리세션 스캐너는 레이저 빔을 5자유도 (DOF)로 조작할 수 있다.



  • FOV 내 스팟 배치 (2 자유도)
  • 스팟 포커스 깊이 (1자유도)
  • 프리세션 각도 (2 자유도)



AGV5D는 매우 정밀한 구멍, 슬롯 및 사용자 정의 형상을 생성하는 동시에 가공 단면을 정확하게 제어한다.



하나의 컨트롤러로 모든 모션을 제어



Aerotech의 컨트롤러를 사용하여 다른 축 모션과의 조합을 통해 AGV5D의 독특한 기능인 FOV 영역보다 큰 영역의 가공을 최고의 품질로 가능하게 한다. 또한, Aerotech은 서보 모터, 스테핑 모터, 피에조 나노포지셔너 혹은 헥사포드 등의 어떠한 모션 플랫폼 구성에도, 프리세션 스캐너와 다른 모션 축들의 조합을 통해 최고의 정밀 가공을 가능하게 해주는 유일한 공급 업체이다.



G-code 베이스의 프로그래밍 인터페이스는 사용자가 지정한 궤적을 조정하고 통제할 수 있게 해주며, 프로그래밍 단순화를 위해 파라메트릭 기능과 기하학적 구조로 정의된 함수 사용이 가능하다. 사용자가 직접적으로 진단 툴에 접근할 수 있으므로 공정 개발과 최적화를 빠르게 진행할 수 있게 해준다.



간단하고 유연한 시스템 통합



AGV5D는 가장 유연한 다축 레이저 미세 가공 솔루션이다. 다방향 빔 입력과 함께 하우징의 전면과 후면부에 인터페이스를 장착하여 입력 빔의 전달을 단순화한다. 하우징 하부의 추가적인 동적 장착 기능을 통해 AGV5D를 반복적으로 분리 및 재 장착할 수 있으므로 입력 빔의 얼라인을 다시 맞출 필요성을 최소화할 수 있다. 별도 구매 가능한 빔 얼라인 모듈은 사용자가 입력 빔의 얼라인 및 폴라리티를 설정하고 조정할 수 있도록 간단한 메커니즘을 제공한다.



AGV5D는 또한 상업적으로 이용 가능한 다양한 펨토초 레이저와 통합이 쉽다는 점에서 사용자에게 큰 유연성을 제공한다. 이는 소프트웨어 파라미터 조정을 통해 사용자가 레이저 소스에 따라 빔 확산, 직경 및 품질과 같이 레이저 특성을 보상할 수 있게 만들어졌다. 비교적 빠르고 간단한 조정으로, 사용자는 자신의 프로세스 요구사항에 가장 잘 맞는 레이저로 AGV5D를 설정할 수 있으며 레이저 하나를 다른 레이저로 쉽게 교체할 수 있다.



산업 용도에 최적화



모든 Aerotech 제품과 마찬가지로, AGV5D는 생산 환경에서 장기 내구성을 위해 설계되었다. 수냉 및 공냉 매커니즘은 AGV5D 내의 온도를 조절하여 열 드리프트 오류를 완화한다. 하우징은 광학 구성 요소가 오염되지 않도록 하기 위해 공기 퍼지를 포함하고 있고, 밀폐된 형태로 구성되어있어 손상 위험을 크게 감소시킨다.



당신의 원스톱 정밀 모션 컨트롤 파트너



1970년부터, 전세계 고객들은 시스템 레이아웃과 디자인에서부터 현장 셋업과 지원, 고객의 프로세스를 모션으로 옮기고 그것을 계속 작동시키는 등의 모든 과정을 통해 에어로텍의 신뢰할 수 있는 지원에 의존해 왔다.



에어로텍은 모든 도전적인 모션에 대한 해결책을 제공하는 유일한 공급 업체이다. 정밀 기계와 메카트로닉 장치에 이르기까지, 최첨단 갤보 스캐너와 광조작 기술에서부터 고도로 성능이 뛰어나고 사용자 친화적인 컨트롤러 소프트웨어와 하드웨어에 이르기까지, 모든 부품이 원활하게 통합되어 하나의 컨트롤러를 통해 조정되게 때문에 에어로텍의 제품은 사용자에게 더 높은 정밀도와 품질을 제공할 수 있다.
