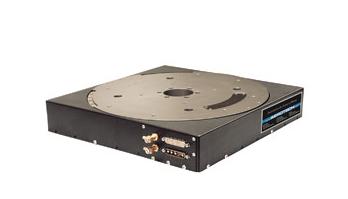

ARA1000

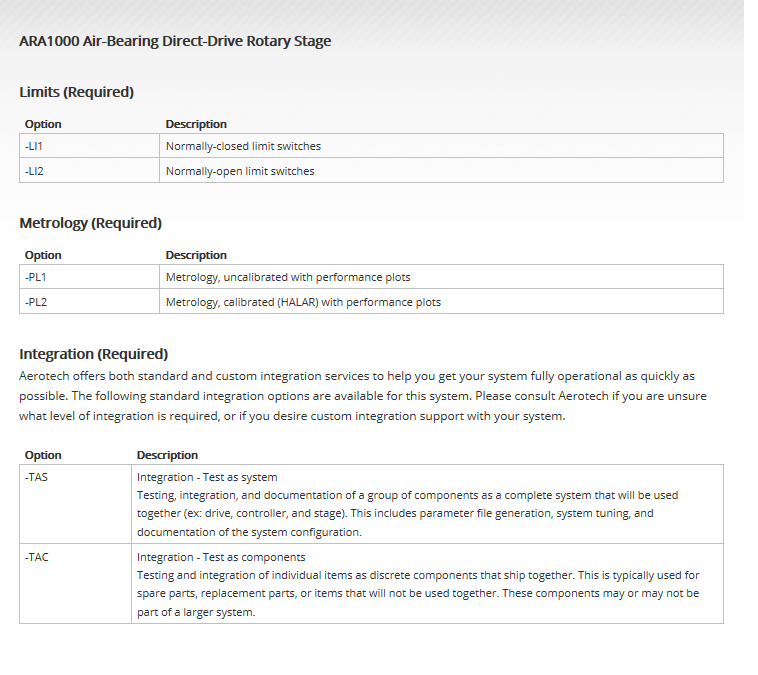

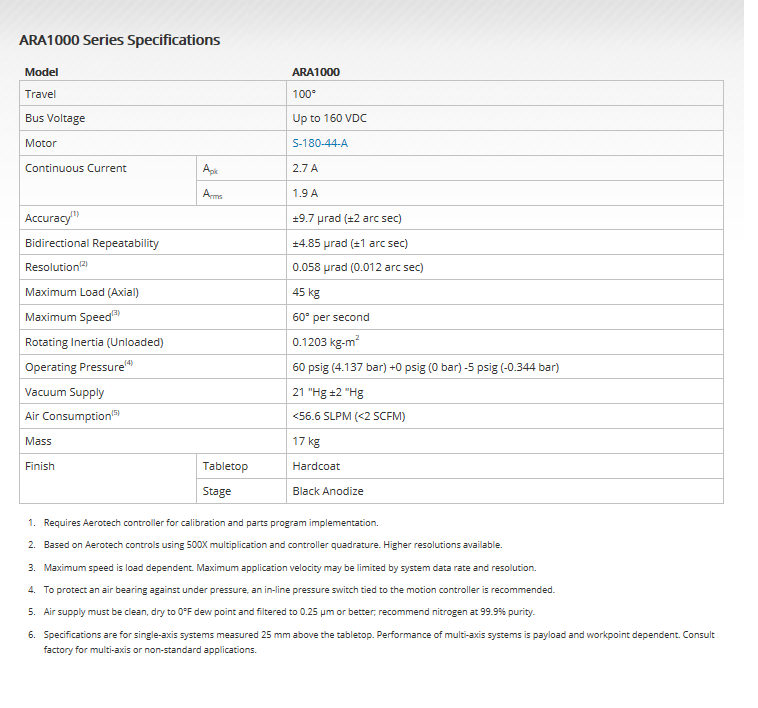

특징 | 사양 | 외형도 | 품명보는 법

고 하중 운반 용량

높은 견고성

다이렉트 드라이브 브러쉬리스, 슬롯리스 서보모터

대형 구경

다축 응용분야를 위한 AVL 1000과의 용이한 조합성




에어로텍의 ARA1000 로터리 엑츄에이터는 대형 부하에 대한 부분연결을 요구하는 평면 판넬 디스플레이 가공과 같은 응용분야를 위한 혁신적인 제품을 대표합니다. 고 하중 관성을 가진 다축 시스템은 총합적인 기계 산출치를 제한하는 기계적인 불안정성의 애로가 있습니다. ARA1000은 스테이지의 견고성을 상당량 증대하는 비길데 없는 우수한 디자인을 통해 이러한 문제를 제거하여 줍니다. ARA1000은 표준의 57.2mm 구경을 활용하여, 진공 라인의 통과를 용이하게 하여 줍니다. 테이블탑은 용이한 척 탑재를 만들어 주는 표준 탑재패턴을 포함합니다.

우수한 디자인
ARA1000은 저상 형상 디자인내에 고도의 견고성과 리드 용량을 위해 대형 에어베어링 표면을 사용합니다.

배선관리는 내장 모터 파워와 피드백 커넥터가 있는 연결고리입니다. ARA1000은 일체완비형 품목이기 때문에 다수의 스테이지 시스템에 쉽게 통합될 수 있습니다. 높은 신뢰성을 가진 솔루션을 위해 서비스 루프 또는 내장된 에어로텍 배선 관리 시스템(CMS)을 공급합니다.

브러쉬리스 다이렉트 드라이브
포지셔닝 성능을 최대화하기 위해, ARA1000은 에어로텍의 S시리즈 브러쉬리스, 슬롯리스 모터를 사용합니다. 이 모터는 브러쉬리스 다이렉트 드라이브 모터의 모든 장점-마모성 브러쉬 없음, 정비성 기어열 없음, 고 가속성과 고속성-을 가집니다. 슬롯리스 및 아이언리스 디자인으로, 코깅이 전혀 없으며 이는 토오크 흔들림이 전혀 없음을 의미합니다. 이것은 탁월한 외곽윤곽 모션 또는 정밀한 세밀단위를 요구하는 응용분야에 ARA1000을 이상적인 솔루션으로 만들어 줍니다. 제로 백레쉬는 빈번한 방향 변동을 요구하는 응용분야에 ARA1000을 이상적인 솔루션으로 만들어 줍니다.

정확한 포지셔닝
도당 150 라인 엔코더로 성능을 보장하며 0.012arc초 분해능을 시현하여 줍니다. 모터와 고성능 로터리 엔코더는 공통의 샤프트에 직접 결합됩니다.

유연한 조합성
에어로텍은 광범위한 서보 증폭기와 선진기술의 컨트롤러를 제작하여 완전한 통합 팩키지를 제공합니다.
