ARMS

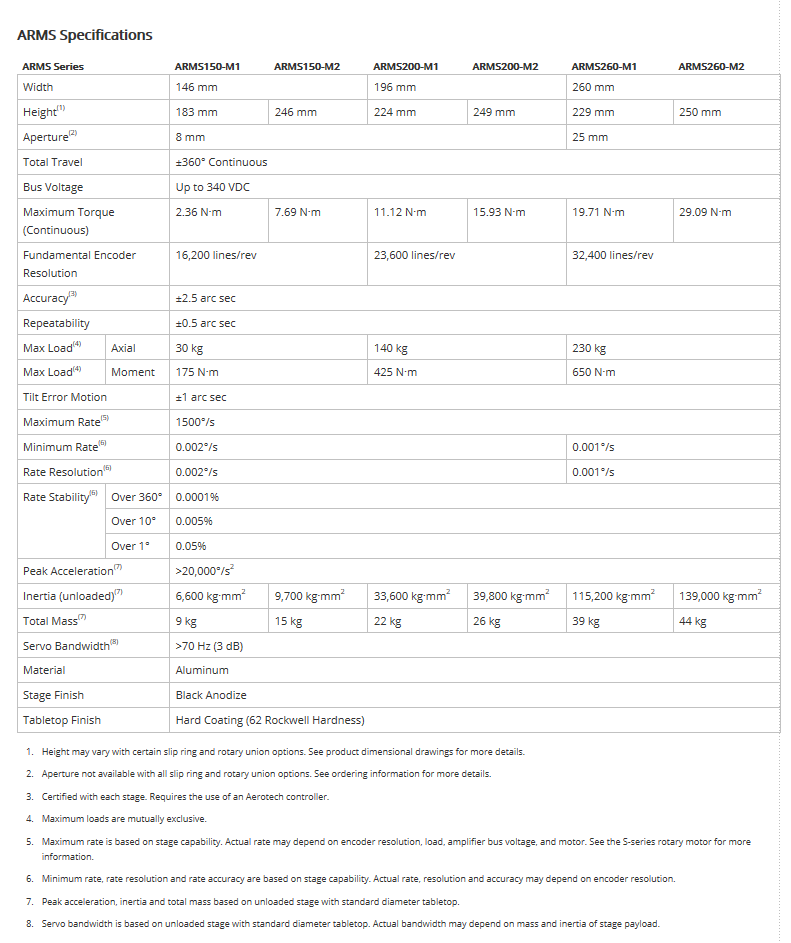

특징 | 사양 | 외형도 | 품명보는 법

고도로 정확한 모션 발생을 위한 설계

360°이상에서 0.0001% 속도 안정성

0.02 arc sec까지의 위치 분해능

230 kg의 하중

통합된 슬립 링과 부드러운 로터리 결합

고속/고 토크를 위한 Direct-drive 브러시리스 모터 옵션



에어로텍의 ARMS 시리즈 Direct-drive 로터리 모션 시뮬레이터는 MEMS, 자이로스코프, 관성 측정장치, 항공전자공학, 가속도계와 같은 관성 성분과 시스템의 테스트를 위해 우수한 각도비율, 가속도, 위치결정을 제공합니다.

정확한 속도와 위치결정
ARMS 계열의 스테이지는 우수한 속도와 위치결정 제어를 제공합니다. 에어로텍의 고급 제어와 연결될 때, 분해능은 ±2.5 arcsec까지의 정확도와 ±0.5 arcsec의 반복도와 함께 0.02 arcsec까지 미세해 질 수 있습니다. 모터와 고성능 로터리 엔코더는 보통의 shaft에 직접 연결됩니다. 기어 열과 기계적인 커플링의 부재는 히스테리시스, 감아올림 또는 백래시에 의한 위치 에러가 없다는 것을 의미합니다. ARMS는 0.002 deg/s 이하의 분해능 비율과 0.0001%까지의 안정율을 갖고 있습니다.

우수한 기계적 설계
2중의 큰 직경 베어링은 Wobble, 모멘트 강도와 반복도에 대하여 성능을 극대화하는데 사용됩니다. 큰 직경 베어링은 의심스러운 성능 없이 큰 하중을 허용합니다.

브러쉬리스 다이렉트 드라이브
ARMS시리즈는 위치결정 성능을 최대화하기 위해 에어로텍의 S시리즈 브러시리스, 슬롯 없는 모터를 이용합니다. S시리즈 모터는 마모가 있는 브러시 없음, 유지가 필요한 기어 열 없음, 높은 가속도와 고속 등 브러시리스 Direct-drive 모터의 모든 이점을 제공합니다. Slotless, Ironless 설계는 코깅을 제거하므로, 완벽히 토크 리플이 없게 됩니다. 이러한 낮은 고유의 관성과 최적화된 모터 설계로 ARMS는 월등히 경쟁 제품보다 높은 속도와 가속이 가능합니다. 낮은 관성과 백래시 0는 빈번히 직접적인 변화를 필요로 하는 응용분야를 위한 이상적인 해결책인 ARMS를 만듭니다.

유연한 조합성
슬립 링과 로터리 유니언은 고객의 장치와의 용이한 통합을 위한 표준사양입니다. 다양한 테이블표면 형태 뿐만 아니라 옵션인 HDP 축받이로 고객은 또한 많은 다양한 요구에 적합하도록 ARMS 스테이지의 기계적인 인터페이스를 맞출 수 있습니다.

고급 사용자 - 사용이 편리한 제어
에어로텍의 Rate 테이블은 최신식의 에어로텍의 컨트롤러와 드라이버로 제어될 수 있습니다. 우리의 소프트웨어 패키지는 LabVIEW??, C 및 .NET 소프트웨어 인터페이스 뿐만 아니라 다른 언어 또는 컴파일러가 필요하지 않은 Stand-alone 응용분야에 유효합니다.
