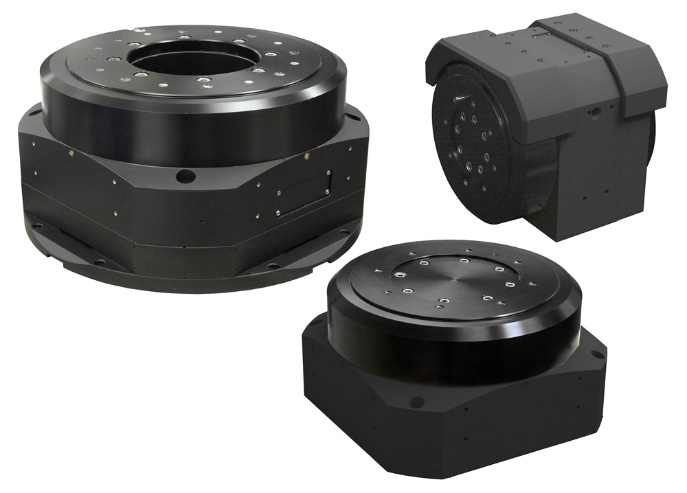

ASRT Series

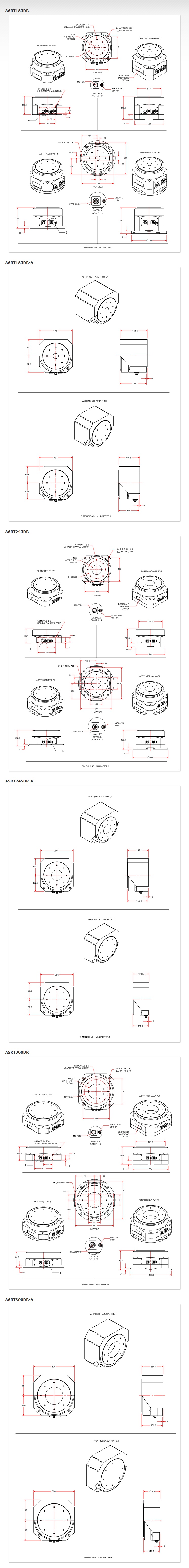

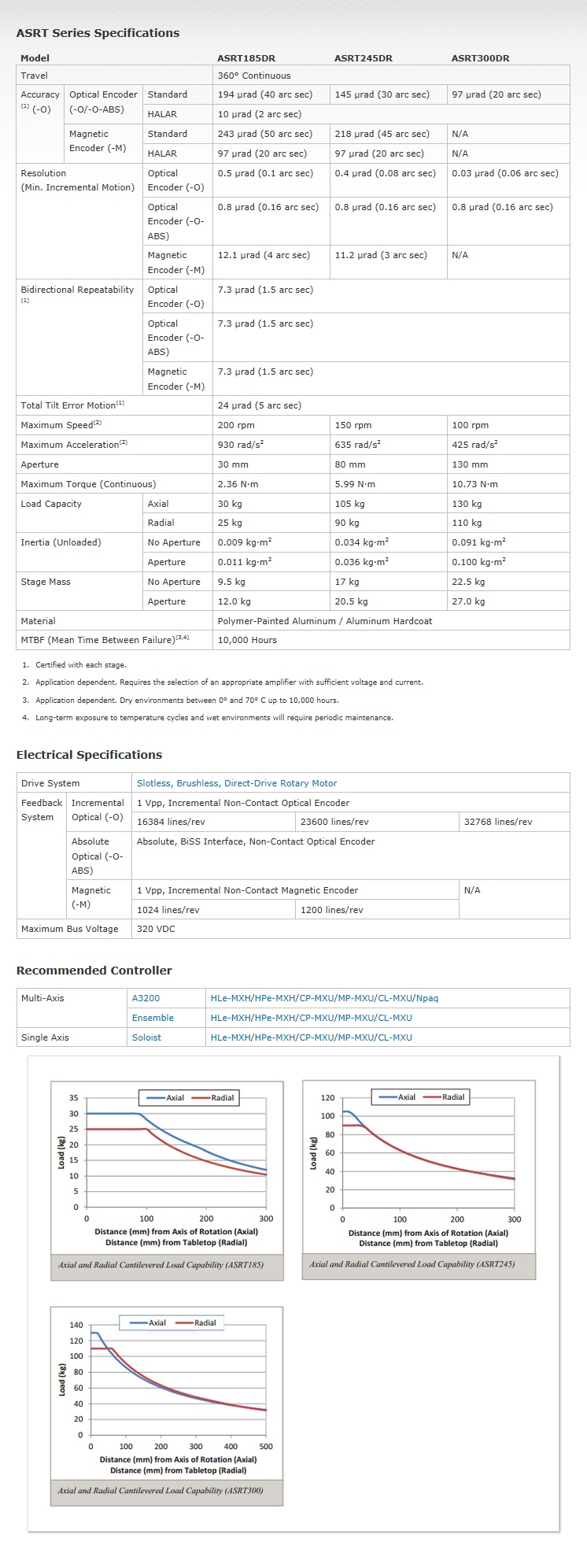

특징 | 사양 | 외형도 | 품명보는 법



  • IP66 : 모든 방향으로부터 먼지와 물 분사에 대해 완전 보호
  • 넓은 온도 범위에서 작동 : -20 ~ +70° C
  • 저 마찰 밀봉은 작고, 정밀한 위치 결정이 가능하도록 반전 방향 히스테리시스를 최소화
  • 3가지 크기로 사용 가능한 샤프트 구경 옵션 : 30 mm, 80 mm, 130 mm
  • 뛰어난 정확도(2 arc sec)와 반복도 (1.5 arc sec)
  • 175kg 까지의 축 방향 부하 성능
  • 100 ~ 200 rpm의 연속 회전 속도
  • 직접 구동 모터는 기어 백래시 없이 빠르고 정밀한 모션 제공
  •



    로터리 스테이지의 ASRT는 흙이나 액체가 존재하는 불리한 환경에서 정확한 각도의 위치결정을 제공합니다. 이 스테이지는 먼지 또는 액체 분사가 발생하는 환경에서 작동 가능합니다. ASRT는 또한 절삭제가 있는 곳에서 사용될 수 있습니다. 응용범위는 산업 기기 자동화부터 불리한 환경에서의 정밀 센서 위치결정까지 포함합니다. ASRT는 제품 환경 테스트, 범위 추적 응용 장비의 정밀 로터리 모션에 효과적입니다.

    ASRT 시리즈는 다양한 부하와 모터 토크 등급을 위한 세개의 다른 크기로 이용 가능합니다. 모든 크기의 샤프트 구경 옵션은 전자 장치, 공압, 또는 액체 통과 장치 등을 사용할 수 있게합니다. 고정도 인크리멘탈 또는 앱솔루트 광학 비 접촉 엔코더 또는 강력한 마그네틱 비접촉 엔코더에 제공되는 ASRT는 많은 까다로운 응용분야에 특수한 요구에 부합하는 피드백 옵션을 갖고 있습니다.

    ASRT의 표준 작동 온도는 0에서 70°C입니다. 어는점 이하의 작동은 부가적인 에어 퍼지와 건조제를 요구합니다. 에어 퍼지 스테이지는 -20에서 70°C까지 작동 가능합니다.

    하우징의 고분자 기반의 페인트와 하드코팅된 테이블 탑은 부식 방지를 위한 표준입니다. 스테이지는 옵션으로 황갈색, 검정색, 흰색 페인트 색상을 갖고 있습니다.
    회전속도는 100에서 200 rpm까지 가능합니다. ASRT는 전기적으로 접지된 샤프트, 전기적인 충격 보호와, RF 재 방사 제거를 위한 하우징을 포함합니다. 그리고, 하우징 접지 점이 포함 되어집니다. 원형으로 밀봉된 커넥터는 표준입니다. 반면 옵션은 건조제, 에어 퍼지 옵션, 장착 플랜지 부속품을 포함합니다.



    우수한 설계 구조

    이중 대구경 베어링은 각도 오차 모션, 모멘트 강성, 반복성에 관하여 성능을 극대화 하는데 이용됩니다. 대구경 베어링은 성능의 손상없이 큰 하중을 수용합니다.



    브러시리스 다이렉트 드라이브

    위치결정 성능을 최대화하기 위해, ASRT 시리즈는 에어로텍의 브러시리스와 슬롯리스 모터를 활용합니다. 이 모터는 브러시 마모 없음, 기어 열 유지 보수 없음, 고 가속도, 고속 등과 같은 브러시리스 직접 구동 모터의 모든 장점을 갖고 있습니다.  ASRT의 저 관성과 백래시 ‘0’는 빈번한 방향 변화를 요구하는 응용분야에서 이상적인 솔루션입니다.

    에어로텍은 광범위한 서보 앰프와 우수한 컨트롤러를 제조하여 완전히 통합된 패키지를 제공합니다.
