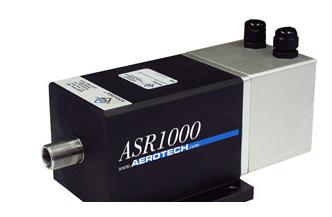

ASR1000

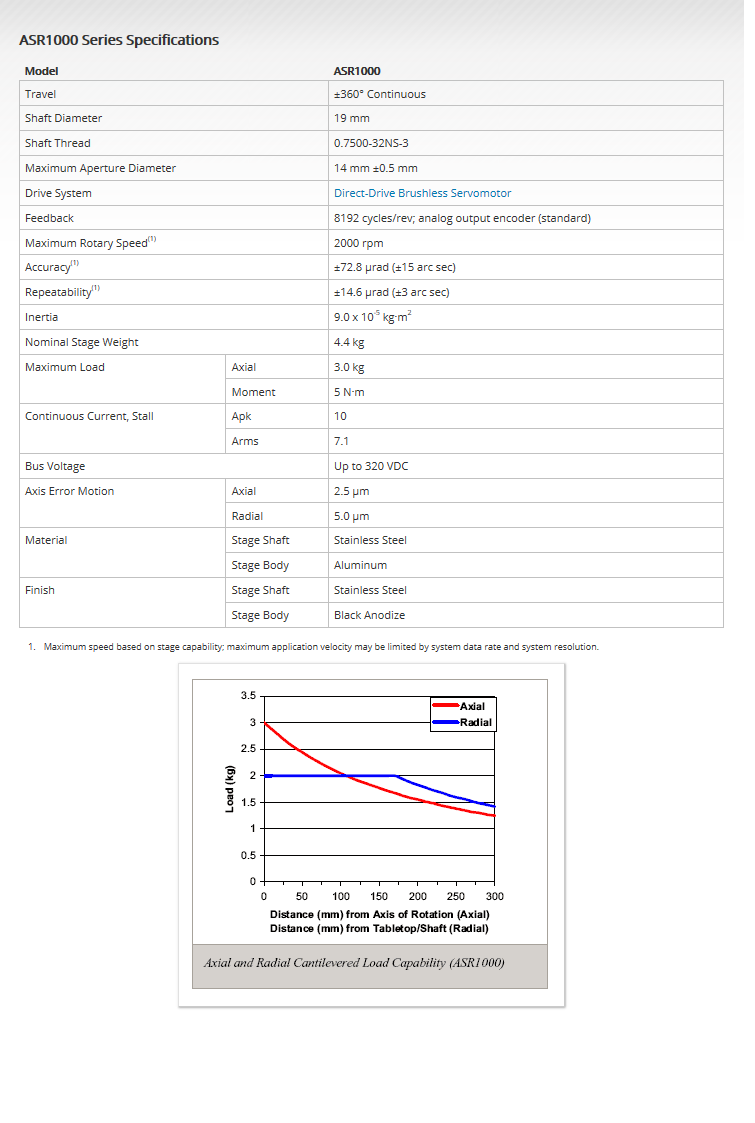

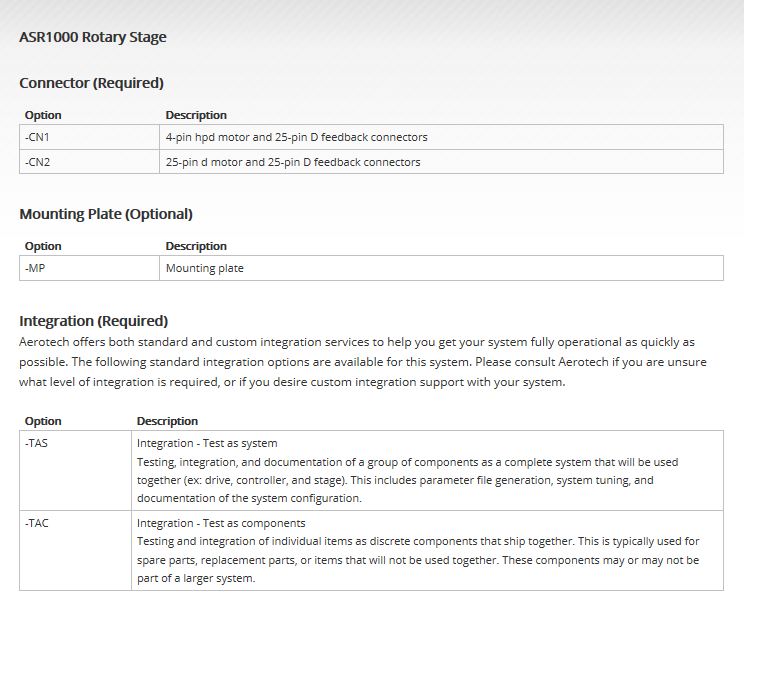

특징 | 사양 | 외형도 | 품명보는 법

고도의 역동적인 정밀한 성능

생산투입용 대형 구경

최고의 가속성을 위한 낮은 관성 샤프트

최소의 스테이지 중량을 위한 최적의 팩키지 디자인

다이렉트 드라이브 브러쉬리스 모터

직접 결합된 로터리 엔코더

정밀 각도 접촉 베어링


에어로텍의 ASR1000 시리즈 다이렉트 드라이브 로터리 스테이지는 고성능 정밀 기계가공의 까다로운 수요를 충족시키기 위해 디자인되었다. 저-관성 모터와 고도 정확도 엔코더는 속도와 정확성의 이상적인 조합을 만듭니다.

브러쉬리스 다이렉트 드라이브
포지셔닝 성능을 최대로 하기 위해, ASR1000 시리즈는 에어로텍의 S시리즈 브러쉬리스, 슬롯리스 모터를 사용합니다. 생산 응용분야에 최적화 되어, ASR1000의 브러쉬리스 다이렉트 드라이브 모터는 마모성 브러쉬와 정비성 기어열이 전혀 없는 장점을 가집니다. 저 관성 모터를 가지고 ASR1000은 앞세대의 다이렉트 드라이브 장비 또는 웜 구동 스테이지가 도달할 수 없었던 속도와 가속도에 도달할 수 있습니다. 빈번한 방향 변동을 요구하는 응용분야를 위해 디자인되어, ASR1000은 콤팩트한 팩키지에서도 낮은 관성과 제로 백레쉬를 제공합니다.

콤팩트 디자인
ASR1000시리즈 다이렉트 드라이브 로터리 스테이지 디자인은 스테이지 중량을 최소화시켰습니다. 결과적으로-5 kg (10 lb)이하의 전체 순 중량을 가진-제품은 이전에 공급한 사양 대비 대폭 경량화시켰습니다. 다축 시스템에 있는 기존의 로터리 스테이지를 교체할 때, 로터리 스테이지를 운반하는 모든 포지셔닝 스테이지에 대해 성능상의 증대가 예상될 수 있습니다.

정확한 포지셔닝
포지션과 외곽윤곽 정확성을 최대화하기 위해, ASR1000은 고 분해능 샤프트 탑재 로터리 엔코더를 사용합니다. 에어로텍의 MXH 시리즈 승수기와 결합시, 최종 분해능은 0.63arc초를 시현합니다. 기어열과 기계적인 결합이 없어 자기이력현상, 감김, 또는 백레쉬로 인한 포지션 에러가 없습니다. 결과적으로, ±3 arc초의 정확도를 얻을 수 있습니다.

결과적으로 더 높은 산출치, 더 낮은 정비성, 우수한 최종 부품, 그리고 탁월한 투자회수율을 제공하는 생산가치가 높은 공구입니다.

유연한 조합성
대형 구경은 연속적인 생산 투입을 위한 유용한 방법을 제공함으로서 대량 생산을 지원합니다. 콜렛을 요구하는 응용분야에서는, 기존의 기계 디자인과 용이하게 인터페이스하기 위해 여러 개의 샤프트 옵션이 가능합니다.

에어로텍은 광범위한 드라이브와 컨트롤러를 제작하여 완전한 통합 및 최적화된 솔루션을 공급합니다. 여러 개의 편리한 팩키지에서 에어로텍의 고출력 브러쉬리스 증폭기가 가용하며, 컨틀롤러 옵션은 독립형 인덱스에서 통상의 외곽윤곽 제품 및 시스템 도구를 가지고 있는 정교한 PC-버스-기반의 컨트롤러까지 다양합니다.
