ACS LP

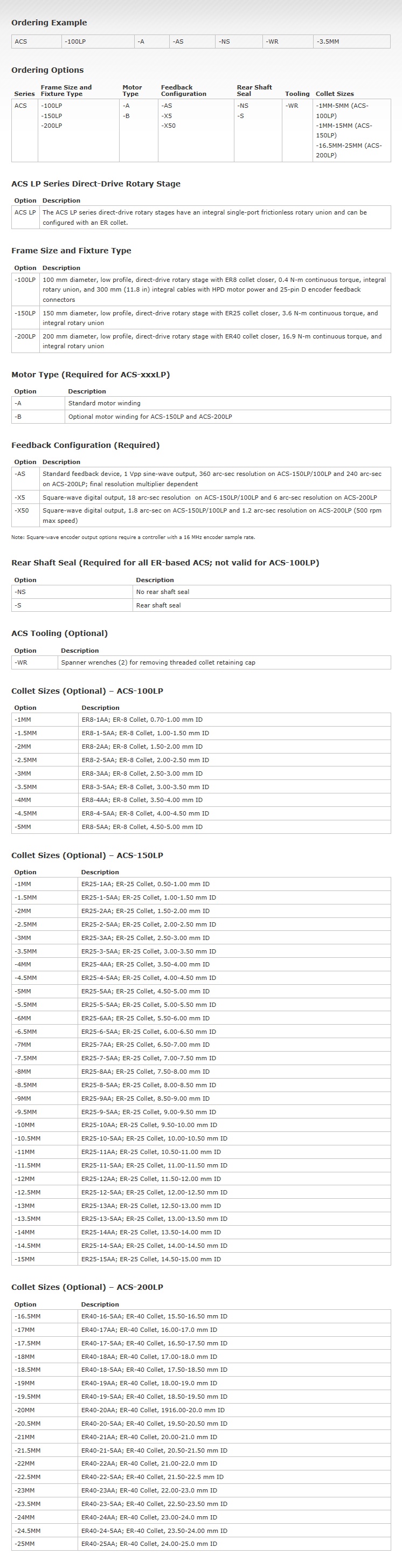

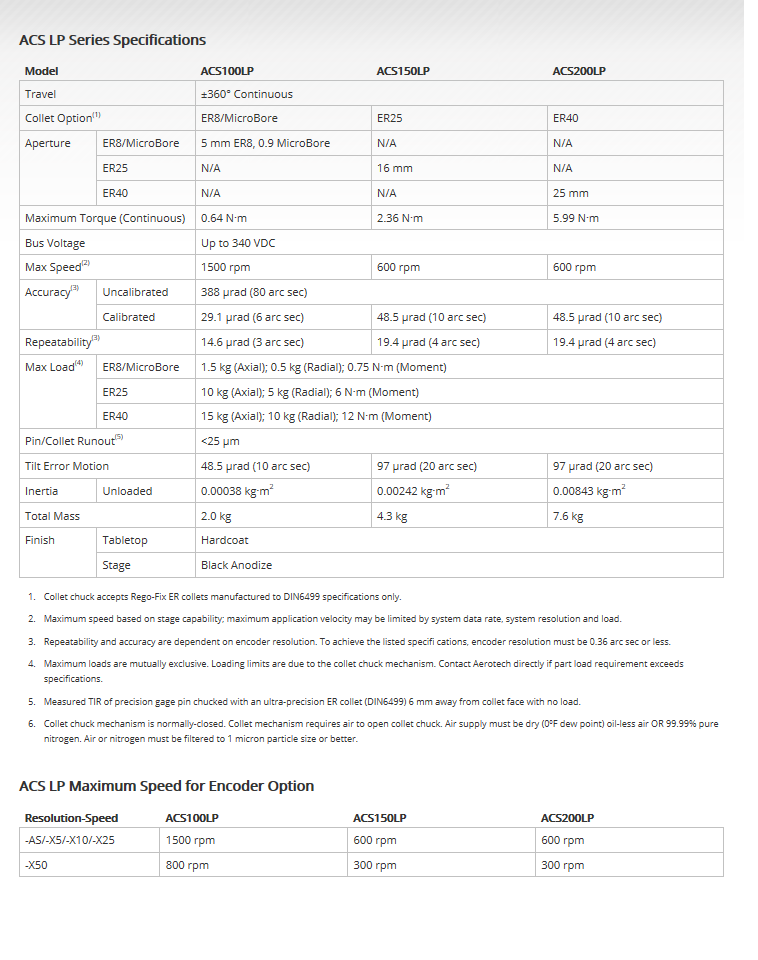

특징 | 사양 | 외형도 | 품명보는 법

내장된 공압식 ER 콜렛 척

제품 투입용 깨끗한 구경

최고 가속성을 위한 저-관성 샤프트

내장된 로터리 유니언

극도의 저상 형상

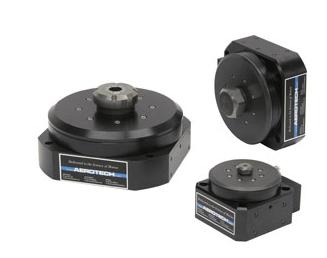

ER 콜렛 척이 내장된 에어로텍의 ACS LP 시리즈 로터리 스테이지는 광범위한 재료와 응용분야에 자동 재료처리 성능을 제공합니다.

고정밀 ER 콜렛
ACS-100LP에 있는 콜렛 척은 ER8 시리즈 콜렛을 수용하며, ACS-150LP는 ER25 콜렛과 ACS-200LP는 ER40 콜렛을 사용합니다. 이러한 콜렛은 기계공구 부품 공급자로부터 직경이 0.5 mm ~ 30 mm 범위의 튜브를 지원하는 여러가지 사이즈로 준비가 되어 있습니다. ER 콜렛은 튜브형상 재료의 고정밀한 움켜짐 동작을 요구하는 응용분야를 위해 탁월한 런아웃 특성을 제공합니다. 콜렛은 신속한 교체를 가능하게 하는 나사산 형상의 고정 캡으로 고정됩니다. 이것은 공기압력이 전혀 없을 때 충분한 클램핑 동력이 적용되는 평상시에는 폐쇄모드인 “fail-safe”에서 조합됩니다.

콤팩트 팩키지
ACS-LP 시리즈 다이렉트 드라이브 로터리 스테이지는 스테이지 높이를 최소화하기 위해 최적화되된 디자인입니다. 저상 형상의 스테이지는 “누적” 관련 에러를 최소화하면서 시스템의 유효 작동 높이를 줄입니다.

내장된 로터리 유니언
내장된 로터리 유니언을 통하여 콜렛이나 그리퍼 조립체에 공기를 공급합니다. 3-죠 그리퍼는 밀봉 기반의 로터리 유니언 디자인을 사용하며, ER 콜렛 옵션은 밀봉되지 않은 무마찰 디자인을 사용합니다. 이러한 100% 비접촉 로터리 유니언 디자인은 수명기간동안의 무정비 작동을 보장합니다. 콜렛 척 또는 그리퍼와 로터리 유니언 조립체 결합은 소형 부품으로 만들어진 외부조립체와 비교하여 대폭 감소된 마찰과 관성을 보입니다. 줄어든 관성은 레이저 가공작업 동안 더 높은 최고 가속성을 허용하고 포지션 에러를 감소시키면서 시스템 성능을 향상시킵니다.

브러쉬리스 다이렉트 드라이브
ACS LP시리즈는 다이렉트 드라이브 브러쉬리스 모터 기술을 사용하여 포지셔닝 성능을 최대화시킵니다. 다이렉트 드라이브 기술은 교체성 브러쉬가 없으며 정비성 기어열이 없어 24시간 연속 생산 환경을 위해 최적화되어 있습니다. 다이렉트 드라이브는 또한 기어 또는 벨트구동의 기계구조 대비, 전체적으로 더 높은 산출치를 시현하면서 더 신속한 가속성과 더 높은 최고 속도를 제공합니다.

내장된 재료 처리 성능과 결합된 ACS LP의 낮은 정비필요성과 높은 산출치 특성은 부품-수준의 솔루션 대비 전체적으로 최소의 보유비용을 제공합니다.
