ALAR

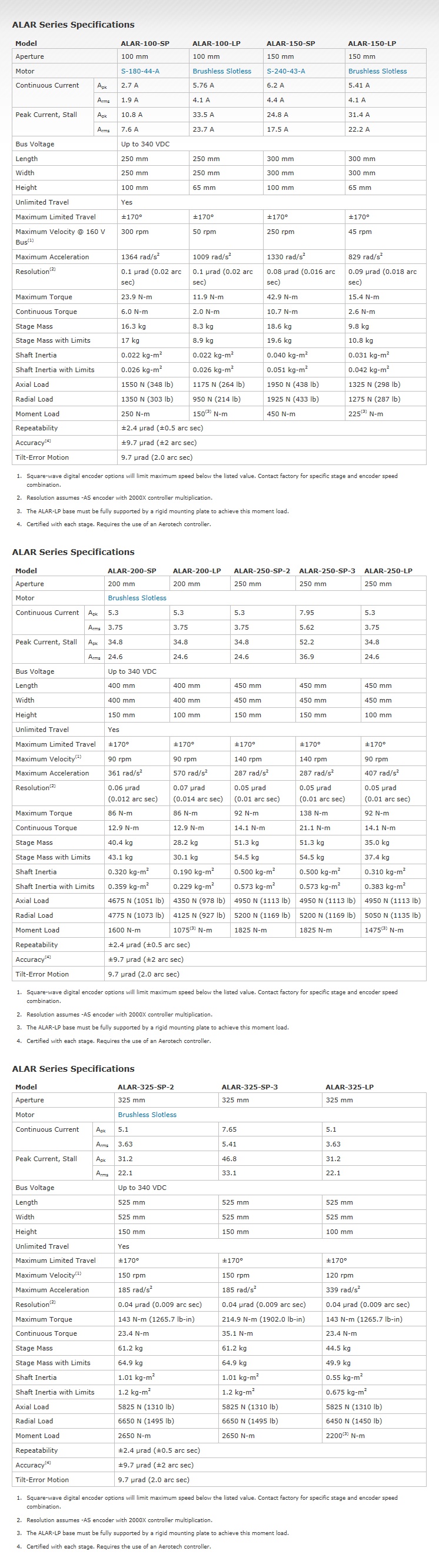

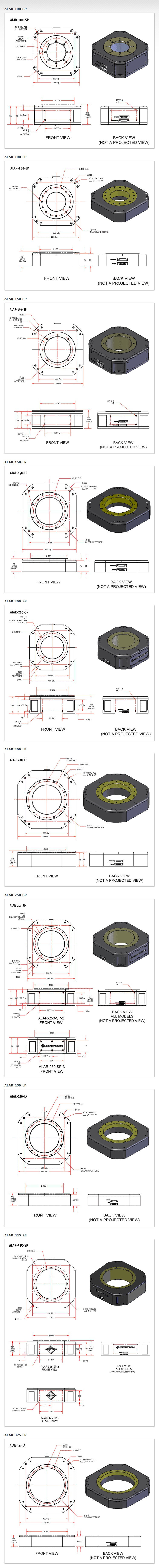

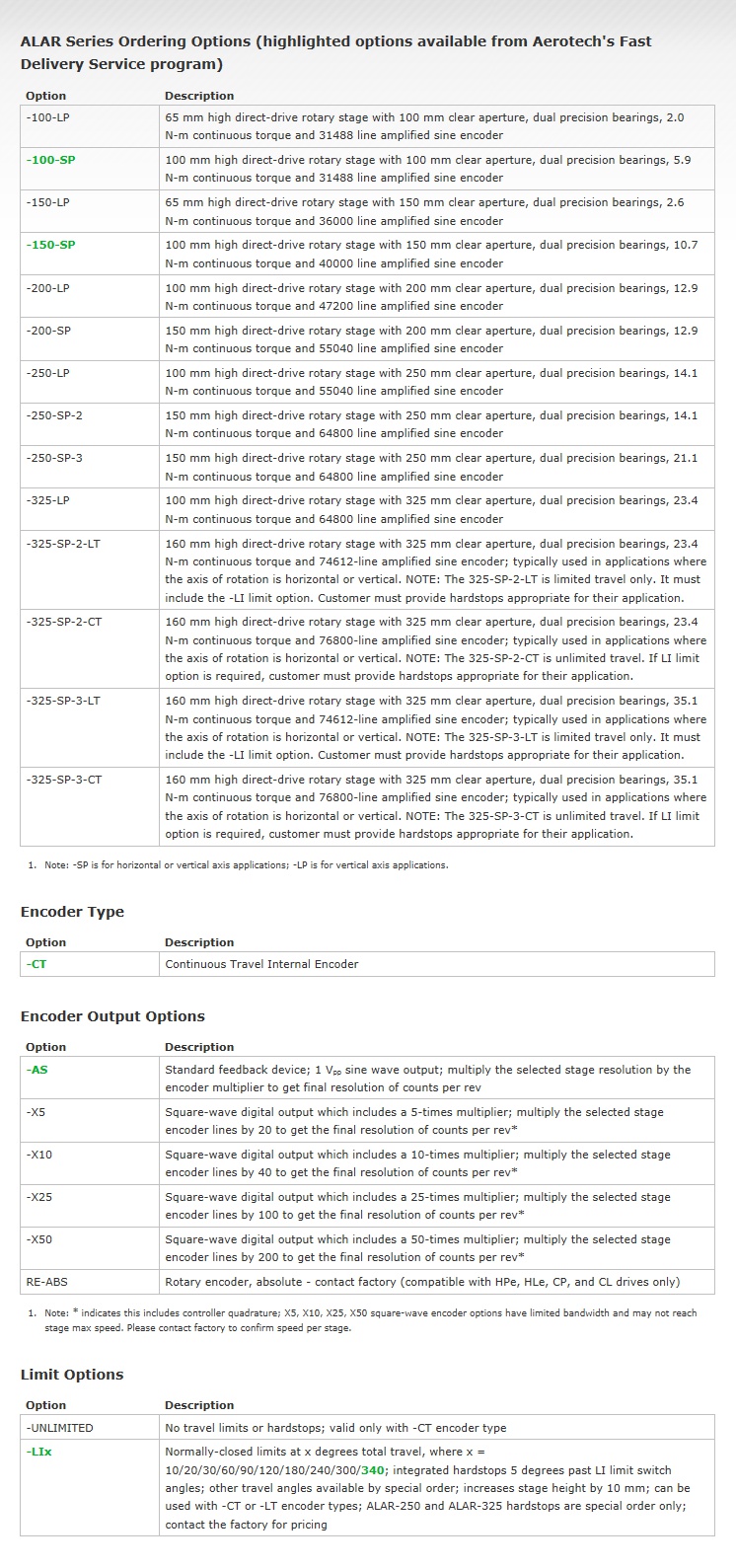

특징 | 사양 | 외형도 | 품명보는 법

5가지 다른 사이즈 : 100mm, , 150 mm, 200 mm, 250 mm, 325 mm

연속 또는 제한된 이동

높은 축 부하 용량(300-1000 lb)

대형 베어링은 높은 부하 및 순간 부하 용량을 제공

탁월한 정확성 및 반복성

낮은 흔들림과 베어링 런-아웃

無코깅 모터는 부드러운 모션을 제공

기어 백레쉬 zero

시간경과에 따른 기어 마모에 의한 정확성 변화 없음

45-300 rpm 연속 회전속도

회전중심의 부하가 필수인 응용분야에 이상적 : AZ 롤 김벌 응용분야에 탁월

10-6 torr 진공 호환 버전 가능함

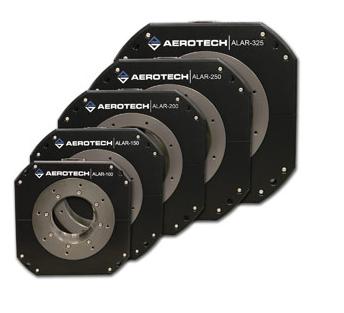

에어로텍의 ALAR시리즈 다이렉트 드라이브 로터리 스테이지는 비교할 수 없이 큰 구경사이즈를 가지고 우수한 각도 포지셔닝과 속도 컨트롤을 제공합니다. 대형 구경과 다이렉트 드라이브 모터의 결합으로, ALAR 시리즈는 웜-구동의 대형 구경 스테이지를 구식으로 만들어 버립니다.

ALAR의 장점
이제 고객은 웜구동 스테이지에 통상적으로 보이는 백레쉬가 전혀 없으며, 기어의 마모나 진동이 전혀 없이 대형 구경의 로터리 스테이지를 가질 수 있습니다. 또 다른 이익으로는, 다이렉트 드라이브는 웜구동 대비 훨씬 빠르기 때문에 TEST를 좀 더 빨리 완료할 수 있습니다. 생산라인 ?V업에서, 이러한 점들은 더 신속한 테스트, 더 낮은 제작비, 그리고 더 높은 이익을 의미합니다. 시스템의 정확성과 반복성면에서 볼 때, 스테이지는 마모성의 기어가 전혀 없어 정비의 필요성도 없으므로 시간경과에 대한 성능을 유지하게 됩니다. 향상된 정확성과 백레쉬 부재로 인해, 테스트 시스템이 더욱 정확해 짐으로 해서, 고객은 좀 더 정확한 제품을 생산할 수 있습니다.

응용
ALAR의 응용분야에는 단축과 다축 전자-광학 센서 시험, 미사일 탐지 시험, 안테나 시험, 관성 항법장치 시험, 광전자 구성품 정열, 고 정확성 레이져 가공, 그리고 정밀 웨이퍼 검사 등이 있으며 10-6 torr 진공에서의 시험도 포함합니다. 이러한 로터리 스테이지는 다축 김벌로도 조합이 가능합니다.

고속
비슷한 구경과 부하 용량을 가진 전통적인 웜-구동 로터리는 15rpm 이하까지만 작동하였습니다. 이러한 다이렉트 드라이브 스테이지는 웜 드라이브의 5배이상 빠른 85rpm의 연속회전까지 테스트할 수 있습니다.

우수한 기계 디자인
흔들림, 순간견고성, 그리고 회전마찰과 관련하여 성능을 최대화시키기 위해 각도 접촉 베어링을 사용합니다. 정밀 가공 샤프트는 흔들림을 최소화하여 줍니다. 이 디자인은 내부의 연결을 활성화하여 배선문제를 최소화시킵니다. ALAR은 360도 연속모션이 필요하고 공간 제약이 있는 응용분야에 특히 훌륭하게 작동합니다. 스테이지는 65-160mm 높이이며, 이동거리 제한이 없이 부드러운 모션을 제공합니다.

브러쉬리스 다이렉트 드라이브
포지셔닝 성능을 최대화하기 위해, ALAR 시리즈는 에어로텍의 브러쉬리스, 슬롯리스 모터를 사용합니다. 이모터는 브러쉬리스 다이렉트 드라이브 모터의 모든 장점-마모성 브러쉬가 없으며, 정비성 기어트레인이 없고 고-가속성과 고속도-을 가집니다. 슬롯리스 및 無철에 따라 코깅이 전혀 없습니다. 이것은 절대로 토오크 흔들림이 없음을 말합니다. 이러한 점은 탁월한 윤곽 모션, 부드러운 속도, 또는 정교한 미세조정단위를 요구하는 응용분야에 이상적으로 만들어 줍니다.

높은 부하 용량과 대형순간하중 견고성
ALAR은 2가지의 조합으로 출시됩니다. 표준 형상(SP) 제품은 고 부하 성능과 높은 순간 하중 견고성을 가지고 있어 회전축이 중력방향에 평행이거나 수직을 이루는 응용분야 및 중력 부하 중심이 스테이지로부터 한쪽방향으로 떨어져 위치한 응용분야를 처리할 수 있습니다. 저상형상(LP) 제품은 높은 부하 성능을 가지며 회전축이 중력방향에 평행한 응용분야에 능숙합니다. SP와 LP모두 동일한 구경 옵션과 모터 옵션이 있습니다. 또한, SP와 LP 스테이지 모두 300-1000 lb의 축 하중을 처리할 수 있습니다.
direct drive rotary stage
정확한 포지셔닝
1회전당 31,000~74,000의 엔코더 라인 카운트가 성능을 보장하며, 결과적으로 카운트당0.02arc초~0.0009arc초의 분해능을 시현합니다. 모터와 고성능 로터리 엔코더가 공통의 축에 직접 결합되어 있습니다. 기어열과 기계적인 결합이 없어 자기이력현상, 감김 또는 백레쉬에 의한 포지션 에러가 생기지 않습니다. 결과적으로, ±3.9 arc초의 정확성과 ±0.5 arc초의 양방향 반복성을 얻을 수 있습니다.

유연한 조합성
에어로텍은 광범위한 서보 증폭기와 앞선기술의 컨트롤러를 제작함으로서 완전한, 통합 팩키지를 공급합니다.
