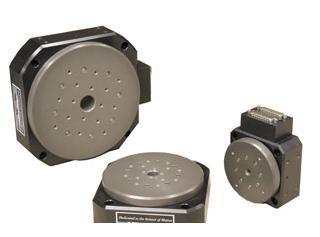

ADRS

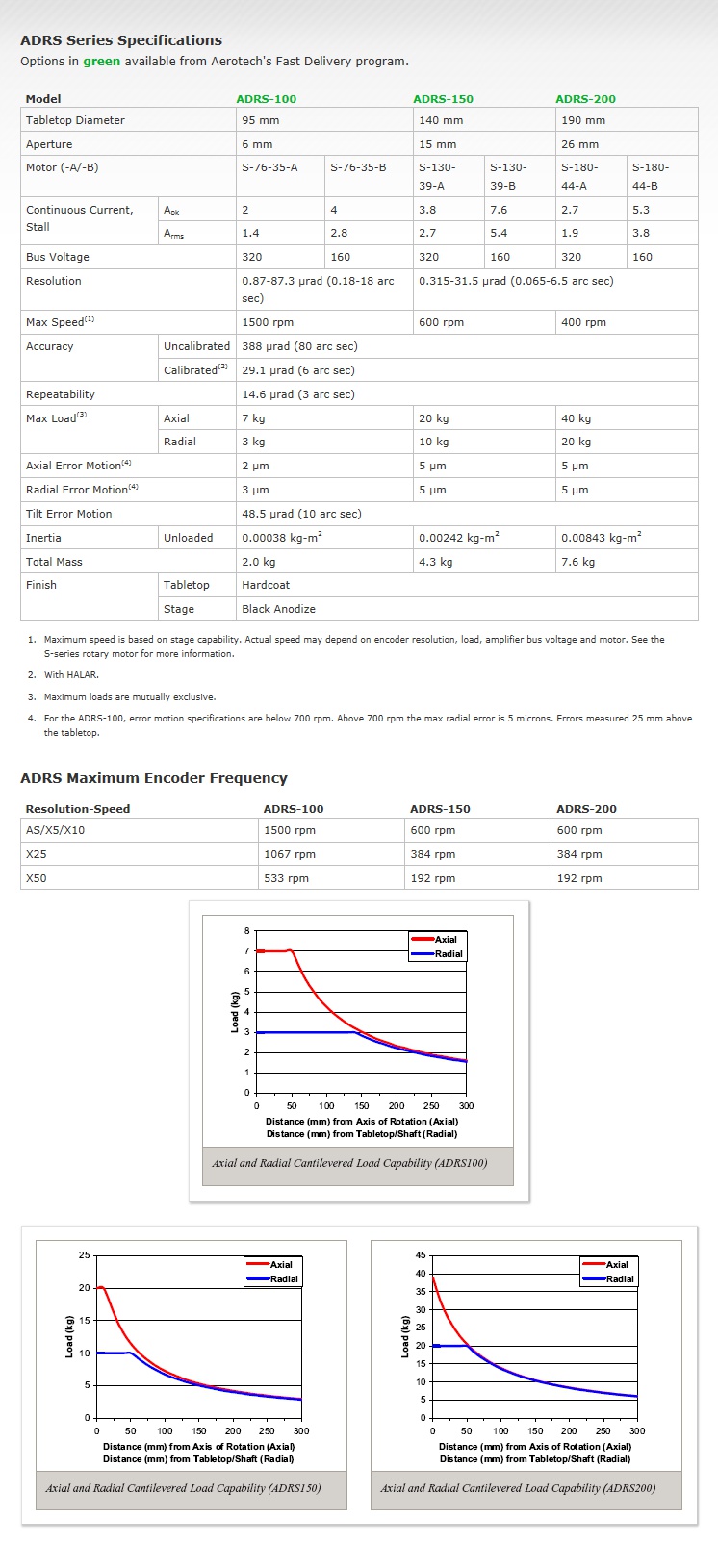

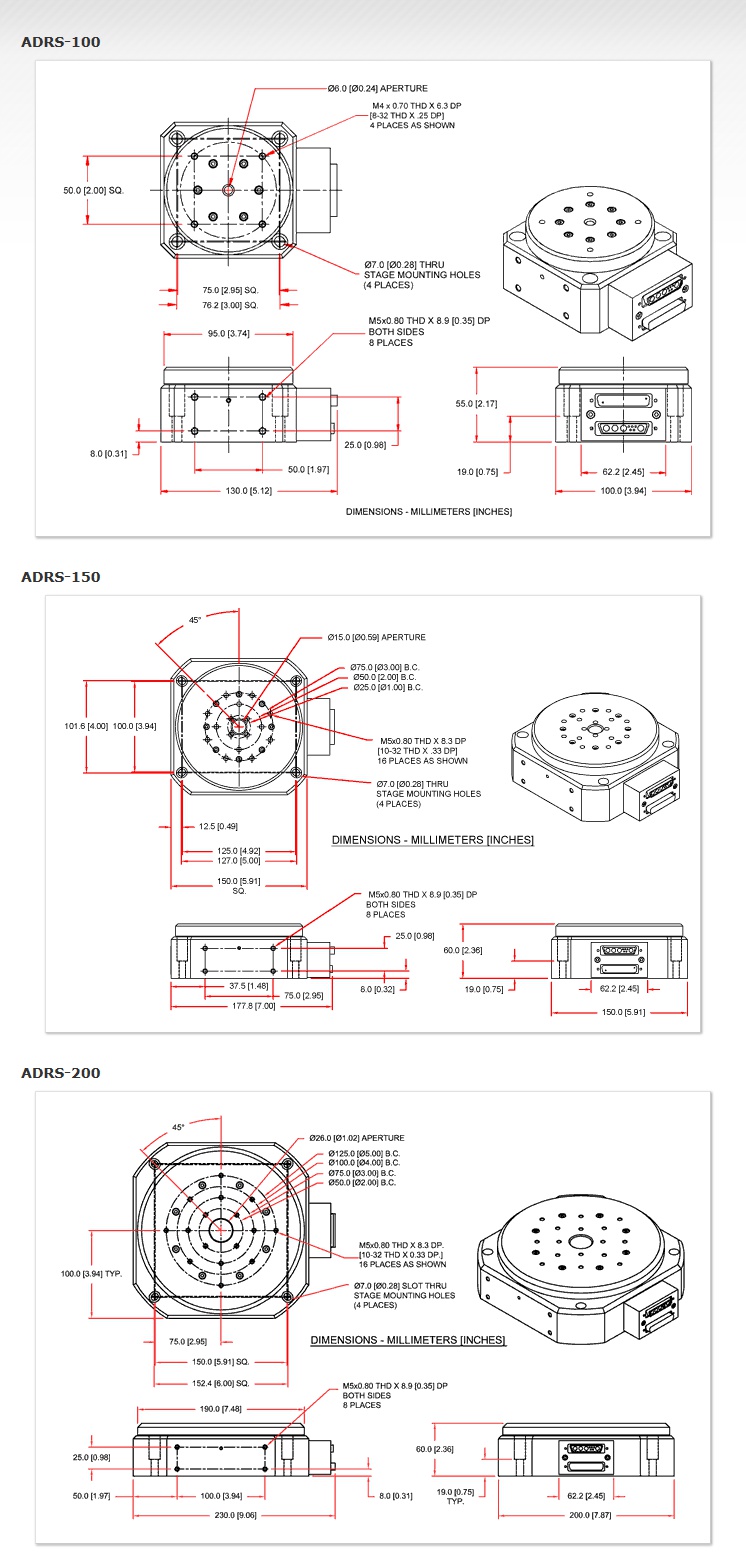

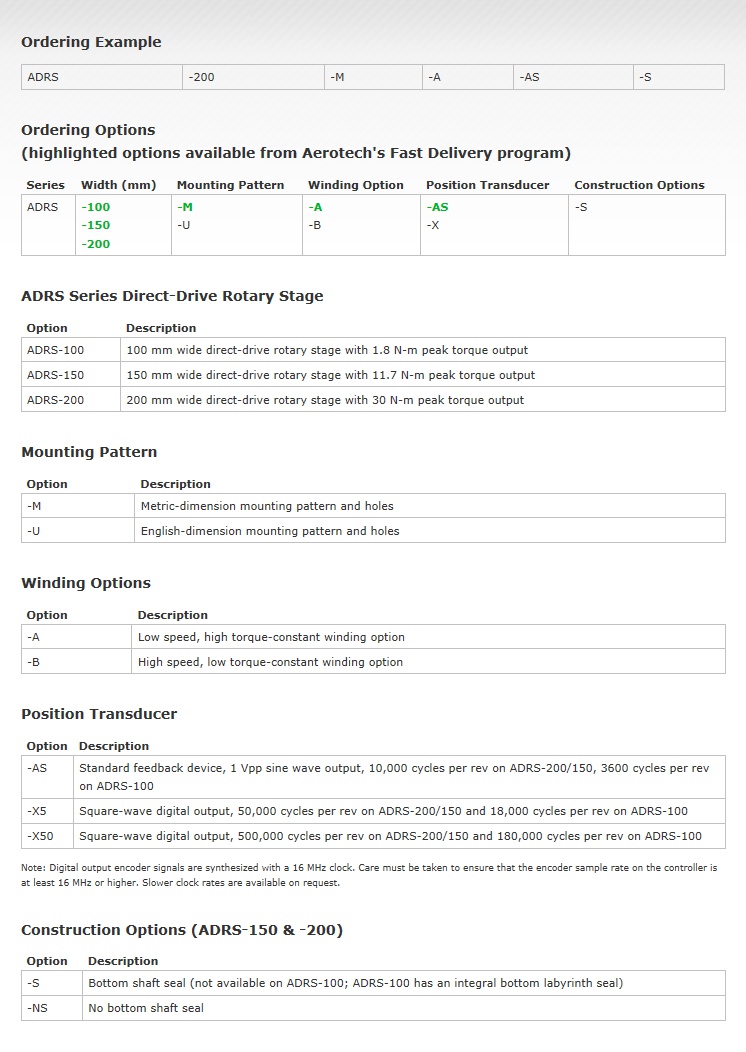

특징 | 사양 | 외형도 | 품명보는 법

높은 토오크 출력, 다이렉트 드라이브 브러쉬리스 서보모터

우수한 속도안정성을 위한 無코깅 無슬롯 모터 디자인

직접 장착된, 고-정확성 로터리 엔코더

초-저상-형상의 최소 작동 높이
Part of the Fast Delivery Service (FDS) program.


다이렉트 드라이브 기술과 저상형상의 에어로텍의 ADRS시리즈는 벨트와 웜구동 스테이지에 대한 우수한 대안을 제공합니다.

콤팩트 팩키지
ADRS 시리즈 다이렉트 드라이브 로터리 스테이지의 디자인은 스테이지 높이를 최소화하기 위해 최적화하였습니다. 스테이지의 낮은 형상은 “적치” 관련 에러를 최소화시키면서 시스템의 유효작업높이를 줄여줍니다. 전반적인 낮은 높이에 더하여, ADRS시리즈는 제품 배급 또는 레이저 빔 전달에 사용될 수 있는 깨끗한 구경을 제공합니다.

브러쉬리스 다이렉트 드라이브
포지셔닝 성능을 최대화하기 위해 ADRS시리즈는 다이렉트 드라이브 브러쉬리스 모터기술을 사용합니다. 다이렉트 드라이브 기술은 교체용 브러쉬와 정비가 필요한 기어 트레인 또는 벨트가 전혀 없어 24시간 연속적인 제조환경에 최적화되어 있습니다. 또한 기어 또는 벨트구동방식 기계구조 대비 보다 신속한 가속성과 보다 높은 최고속도를 제공하며, 전반적으로 더 높은 총 산출치를 내놓았습니다.

ADRS시리즈의 낮은 정비성과 높은 결과치의 특성은 소유 관련 비용을 최소화시키는 스테이지를 제공합니다.

슬롯리스 모터
ADRS시리즈는 토오크 리플을 제거하는 슬롯리스 스테이터 디자인을 사용합니다. 이 모터기술은 모든 DC모터가 가지는 고유의 정비 관련 요구사항이 없이 고품질의 DC 브러쉬 모터에 비교할 만큼의 극도의 부드러운 속도 안정성을 제공합니다. 슬롯리스 모터는 테이블탑에 바로 장착되기 때문에 톱니방식의 벨트드라이브 또는 웜기어에 의해 생기는 속도교란이 제거됩니다.

복수 조합
ADRS시리즈는 100mm, 150mm, 200mm 버전이 가능합니다. 상이한 작동조건에 스테이지를 더 잘 부합시키기 위해 각각의 스테이지는 상이한 모터 와인딩 옵션이 있습니다. -B 와인딩 옵션은 주어진 bus 전압에 대해 최고의 도달가능한 속도작업을 제공합니다. -A 와인딩은 비교할 만한 전류 수준에 대한 더 큰 토오크 출력을 줍니다. 미터식과 영국식 패턴의 테이블탑이 가능하고, 無슬롯 탑재구멍은 부착방식을 25mm와 1inch 구멍 패턴이 가능하게 합니다. ADRS시리즈의 테이블탑은 베어링과 엔코더의 오염을 방지하는 미로 같은 밀봉을 제공합니다. 스테이지의 바닥이 오염에 노출되는 응용분야에서는 샤프트 끝단 밀봉이 가능합니다.
