PRO115LM

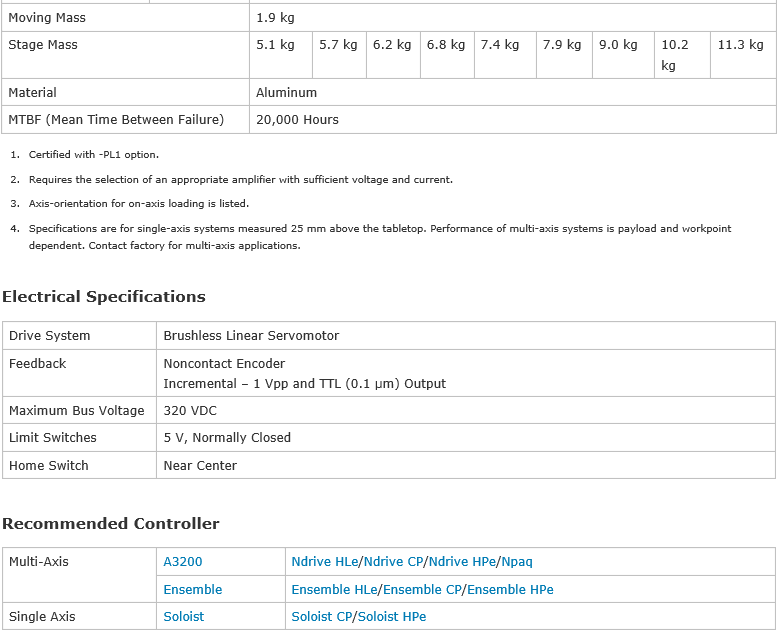

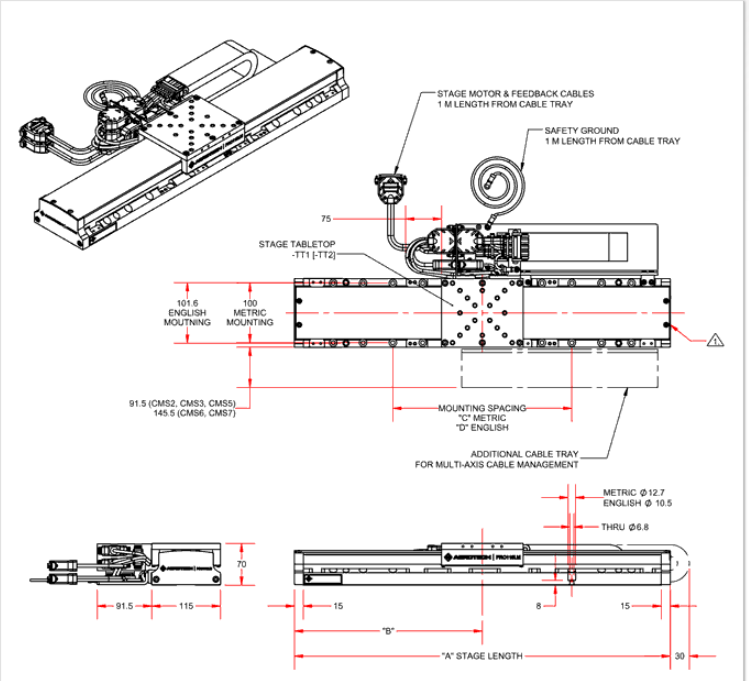

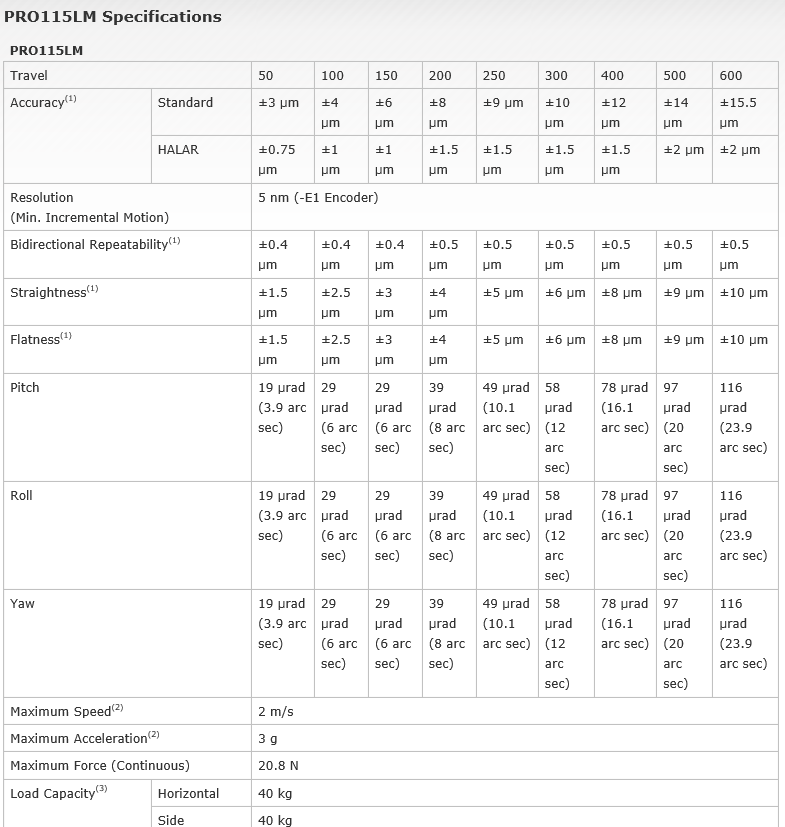

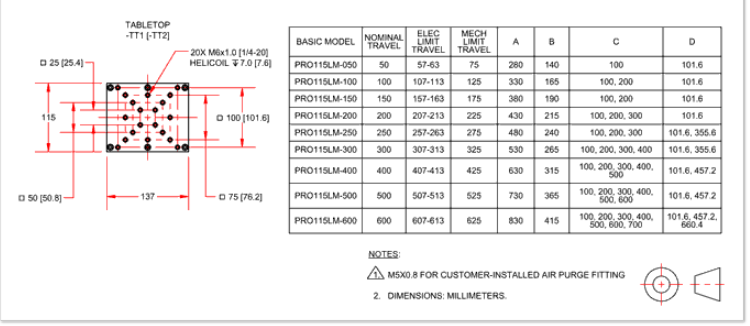

특징 | 사양 | 외형도 | 품명보는 법



 설계 특징

에어로텍의 가장작게 밀봉된 리니어 모터 스테이지

견고한 기계 구조

비용 효율적인 패키지에서의 고성능

초정밀 모션을 위한 직접 구동식 리니어 모터

50mm~ 600mm 이동거리를 가진 9종의 모델

진공 및 클린룸 버전 이용가능

 PRO115LM Mechanical Bearing Linear Motor Stage

Description



PRO115LM는 2세대 PRO-LM 스테이지 시리즈에 최신 추가된 물품이며, 에어로텍의 라인업에서 가장 작은 리니어 모터, 밀봉 기계 베어링 스테이지 입니다.  다른 PRO-LM 시리즈 스테이지의 근본적인 정밀 설계를 구축하면서, PRO115LM는 공간 제약이 있는 중 및 고성능 응용분야를 위한 이상적인 선택입니다.

견고한 기계 구조

PRO115LM은 긴 수명의 재순환 리니어 가이드 베어링 시스템과 저 마찰 밀봉 솔루션으로 레이저 가공 등의 산업 분야에서 매력적인 솔루션입니다. PRO115LM 설계의 기본 외부 구조는 스테이지가 들어갈 때의 먼지와 분진을 방지하면서 먼지로 부터 보호 기능을 제공합니다.  곡선 하드 커버 설계는 지나친 먼지가 스테이지에 쌓이는것을 자연스럽게 막아주는 모양을 나타냅니다.

정밀 모션 성능

PRO115LM 시리즈 스테이지는 밀봉 시스템에 의해 먼지로부터 보호된 고정밀, 비접촉 리니어 엔코더에 최적화 되어있습니다. 이 엔코더는 5 nm와 서브 마이크로미터의 위치결정 반복도에 이르기까지 최소 증분 모션을 제공합니다.  가공 및 조립 기술력과 함께 정밀하게 재순환하는 리니어 베어링은 뛰어난 기하학적 성능 사양을 가능하게 합니다. 선택적인 HALAR 팩토리 보정은 ±0.75 μm에 이르는 위치결정 정확도를 결과합니다.

직접 구동식 리니어 모터

에어로텍의 고출력 U-채널 리니어 모터는 PRO115LM를 구동시킵니다.  무철심 포서 코일은 최상의 부드러운 속도 및 위치 제어를 위한 제로 코깅의 높은 힘을 제공합니다.

이 무철심 설계는 뛰어난 컨투어 정확도와 부드러운 속도의 프로파일링을 요구하는 응용분야에 이상적입니다. 모든 에어로텍의 리니어 모터 스테이지와 마찬가지로, 리니어 모터는 백래시,  회전 진동, 마찰이 없는 우수한 동적 응답성을 가지고 있습니다.

디자인 및 통합 유연성

PRO115LM는 설계를 매우 유연하게하고, 특정 응용분야에 쉽게 맞춰질 수 있도록 많은 표준 기능과 옵션으로 설계되었습니다.  PRO115LM은 50mm에서 600mm에 이르는 이동거리와 2m/s까지의 속도를 갖는 9종의 다양한 모델에서 사용 가능합니다.  구성 케이블 관리 솔루션은 표준 옵션으로 단일 및 다축 시스템에서 사용할 수 있습니다.

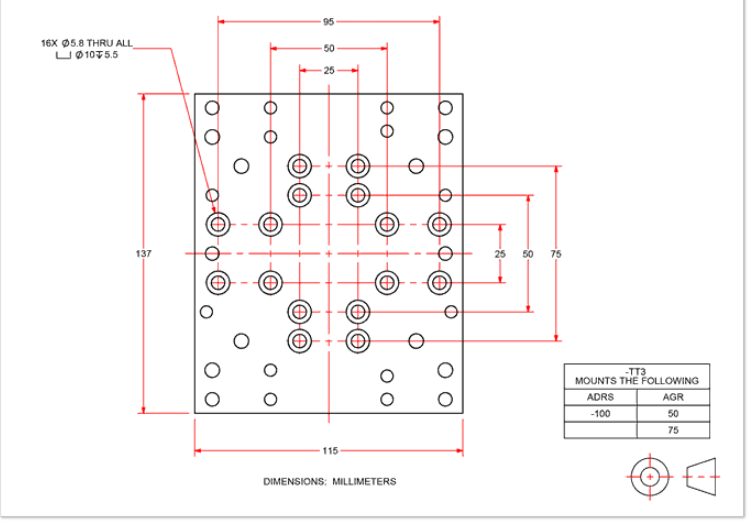

베이스 장착 홀은 쉽게 장착 할 수 있도록 스테이지의 외부에서 접근가능합니다. 인치 및 미터단위의 테이블 모두에 표준 장착 홀은 이송 전범위에 나타납니다.  테이블탑은 인치 및 미터단위의 장착 패턴으로 사용할 수 있으며, 스테이지 하드 커버에 쌓이는 먼지를 청소하기 위한 브러쉬 장착과 함께 주문될 수 있습니다.  에어로텍의 ADRS, ACS-LP, AGR 로터리 스테이지의 직접 부착을 가능하게 하는 홀 패턴의 테이블탑 또한 이용가능합니다.

PRO115LM 시리즈는 클린룸 준비 및 진공 버전으로 사용할 수 있습니다.
