APR

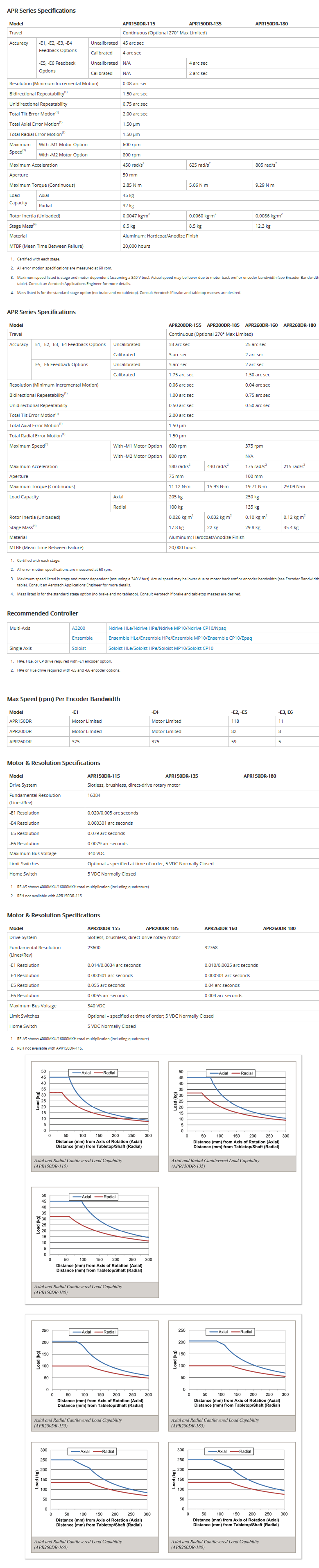

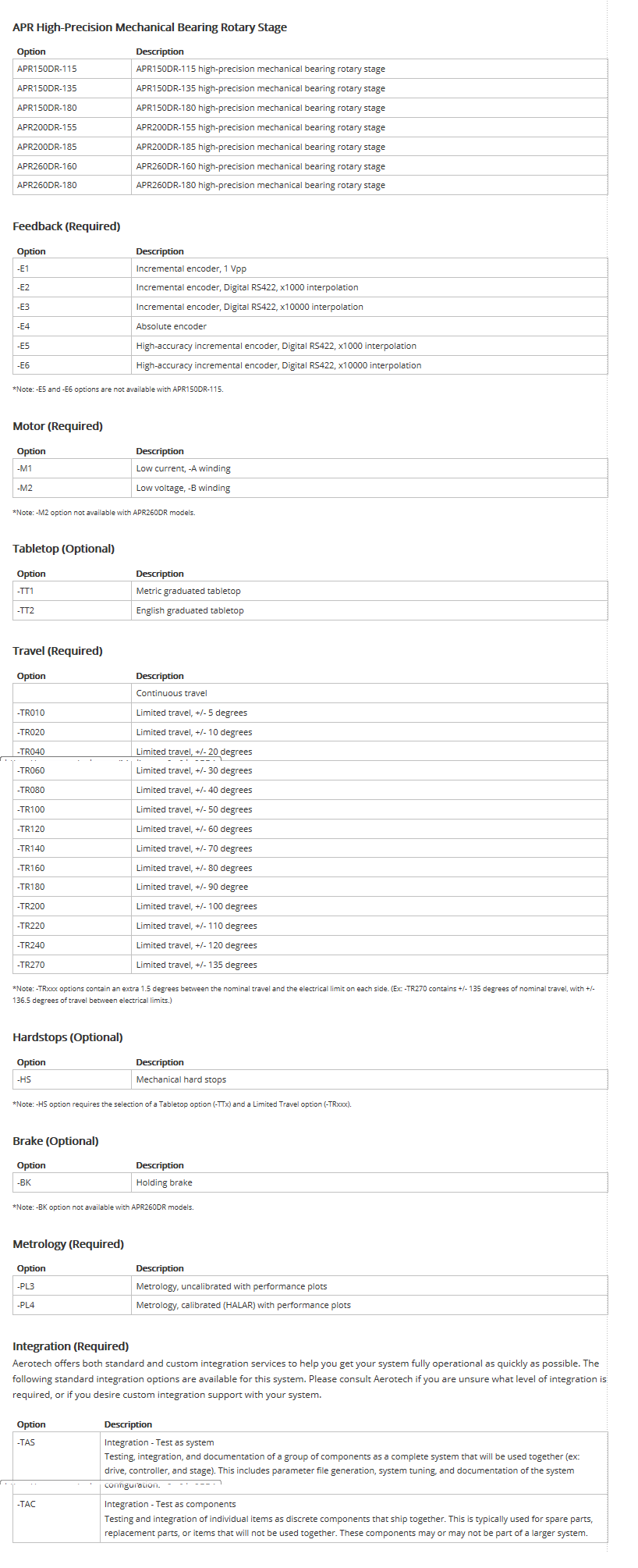

특징 | 사양 | 외형도 | 품명보는 법

Design Features

  - 1.5 arc second까지의 정확도
  - 450kg 까지의 축방향 하중
  - 증분 또는 절대적 인코더
  - 큰 베어링은 높은 페이로드 및 모멘트 하중 역량을 제공함.
  - 지속적인 회전 속도 375-800 rpm
  - 7가지 모델은 각각 50 또는 75,100mm 명확한 애퍼처가 가능함.

에어로텍의 APR시리즈 다이렉트 드라이브 로터리 스테이지는 고정확도 로터리 포지셔닝에 뛰어납니다. 고정밀 각 접촉 베어링이 연결된 정밀 기계 및 지면 스테이지 부품은 제외적으로 에러 모션, 정확도 오류, 반복도 오류를 낮게 합니다. 게다가, 고해상도 광학 인코더는 낮은 지터 속도 트래킹으로 뛰어난 포인팅 역량을 제공합니다.

응용분야

APR 스테이지는 로터리 실험, 포인팅, 광학 캘리브레이션 시스템, 계측 시스템에 완벽합니다. 몇몇 더 구체적인 응용분야는 단축 및 다축 전기 광학 센서 실험과 리졸버 또는 광학 인코더 정확도 실험, 미사일 탐구 실험, 안테나 실험, 관성 항법 장치 실험, 포토닉 부품 정렬, 고정확도 레이저 기계, 정밀 웨이퍼 점검을 포함합니다. 다수 APR스테이지는 고정확 방위각 및 고도 또는 방위각 및 롤 시스템과 결합될 수 있습니다. 준비된 진공 및 다른 맞춤형 버전은 또한 특별한 응용분야에 이용 가능합니다.

증분 또는 절대적 인코더를 이용한 정확한 포지셔닝

APR은 고해상도 절대적 또는 증분적 광학 인코더 사용의 유연성을 제공합니다. 절대적 인코더 옵션은 전원을 넣을 때 즉각적인 초기치 설정을 하게하고, 홈 사이클에 필요한 것을 제거합니다. 증분적인 인코더는 비용 효율적이고 정밀하며 고해상도, 높은 역학 성능 스테이지에 사용가능 합니다. 증분 및 절대적인 인코더 둘 다 예외적인 정확도와 파인 스테핑 역량을 제공합니다. APR200및 APR260 스테이지는 높은 정확도 인코더 옵션에 사용가능 합니다. 게다가 캘리브레이션은 모든 APR스테이지의 정확도를 더욱 향상시키기 위해서 사용될 것입니다.

낮은 모든 인디케이터 소모(TIR) 설치 표면

표준 APR스테이지에서 페이로드는 축의 위에 있는 8개 볼트 구멍 패턴을 통하여 정밀 지면 스테이지 축에 직접적으로 설치됩니다. 위 표면 및 축 구멍은 스테이지 모션과 관계가 있는 최소 표면 소모를 위한 정밀 기계입니다. 정밀 표면 테이블 윗면 옵션은 테이블 윗면 설치 표면 및 구멍의 낮은 표면 소모를 유지하는 동안 전통적인 계량 또는 서양 구멍 패턴을 더 제공합니다.

고속, 높은 대역폭

빠른 가속도 및 높은 속도는 APR스테이지의 주요한 특징입니다. 고객들은 APR에서 고토크 브러시리스 모터가 달려있고 빠르게 증가하는 또는 지속적인 로터리 모션을 이용할 수 있습니다. 다이렉트 드라이브 모터 및 스테이지의 높은 견고성 때문에 APR 은 진동, 모션 프로파일링, 빠른 포지션 또는 속도 트래킹을 위해 높은 대역폭 모션을 제공할 수 있습니다.

브러시리스 다이렉트 드라이브

위치 성능을 최대로 하기 위해서 APR시리즈는 에어로텍의 브러시리스, 구멍없는 모터를 사용합니다. 다양한 와인딩 옵션 및 모터 스택 높이는 응용분야의 범위가 낮은 입력 전압 또는 낮은 유동성에서 높은 속도부터 더 높은 전압에서 높은 토크까지 이용 가능합니다. 모터는 비접촉이라서 유지해야 하는 브러시 또는 기어가 없습니다. 이것은 APR 스테이지가 다년간의 성능 운용을 낮은 소유 비용으로 제공하도록 합니다. 모터의 구멍이 없고, 철이 없는 구성은 거의 “0”코깅(토크 리플)이 특성입니다. 이것은 APR 이 뛰어난 윤곽 모션, 부드러운 스캔 속도, 정밀 모션 프로파일링에 필요한 응용분야에 이상적으로 만듭니다.

높은 부하 역량 및 큰 순간적인 견고함

견고한 스테이지 구조 및 분리된 각 접촉 베어링은 APR 스테이지에서 큰 부하 역량 및 높은 순간적 견고성을 만들어냅니다. APR 은 회전축이 중력에 평행이거나 수직인 응용분야에서 탁월할 수 있고, 중력의 페이로드 중심이 스테이지로부터 캔틸레버 될 수 있습니다.

유연한 컨트롤러 배치

에어로텍은 집적 전자 기술 패키지에 대한 완벽함을 제공하기 위해서 넓은 범위의 서보 앰프 및 고급컨트롤러를 설계하고 제조합니다. 에어로텍 리니어 앰프는 요구하는 정확도 및 정위치 안정성에 대하여 가장 정밀한 포지셔닝을 제공합니다. 에어로텍 PWM 디지털 드라이브는 빠른 가속도 및 높은 토크 응용분야에 대해 높은 힘을 제공합니다. 귀하의 응용분야가 무엇이든지 에어로텍은 귀하의 요구사항에 완벽히 맞도록 완전한 모션 시스템 솔루션을 제공할 수 있습니다.
