ALAR-XP

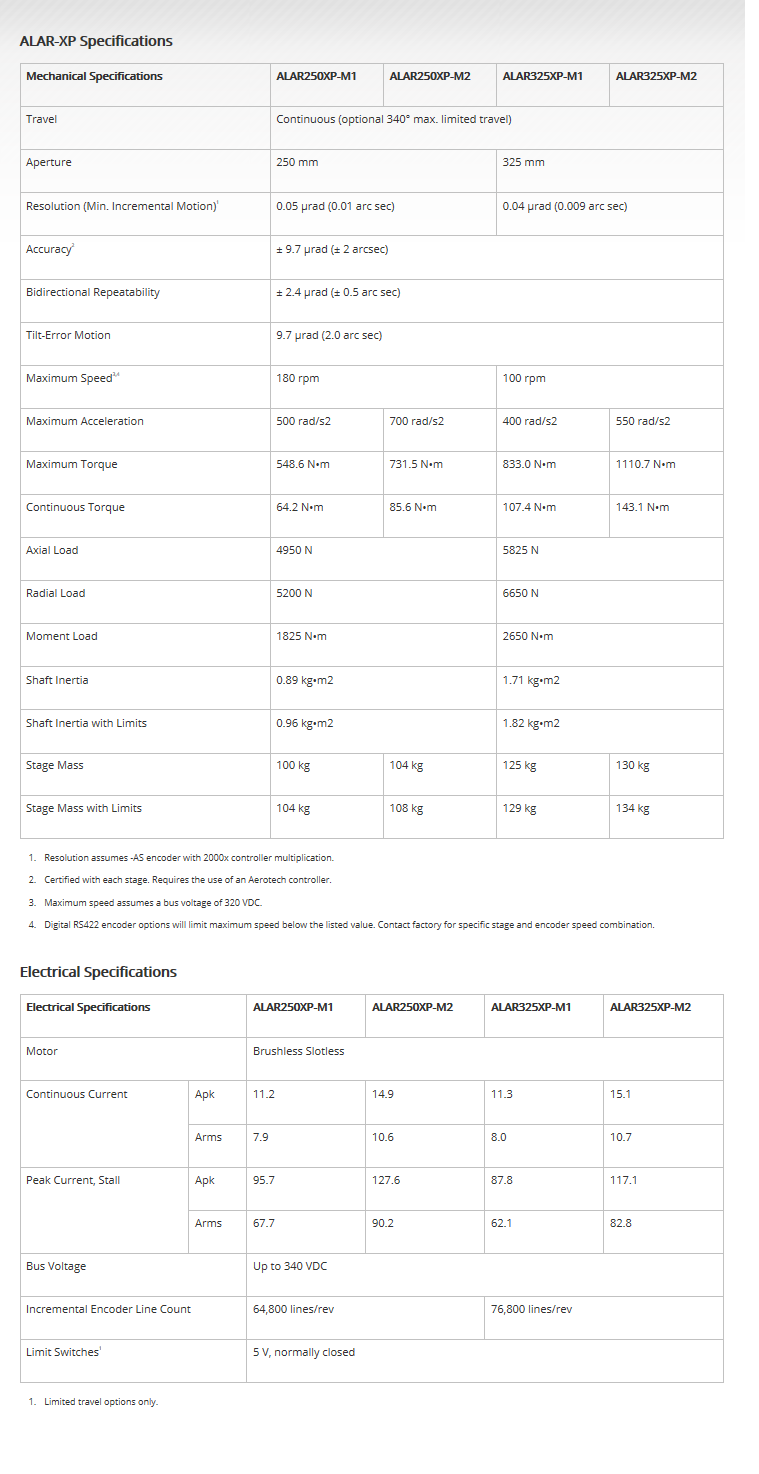

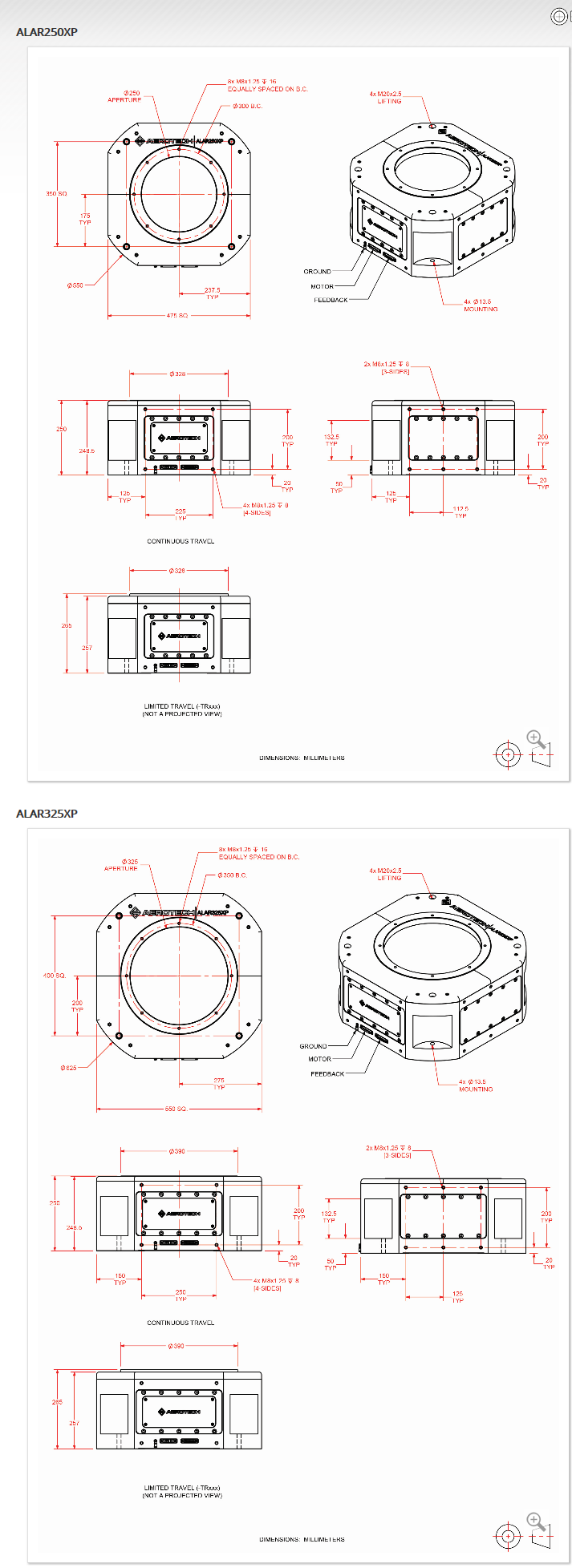

특징 | 사양 | 외형도 | 품명보는 법


설계 특징



  • 1100 N*m의 높은 토크 출력
  • 높은 정밀도, 반복도와 최소 이송 모션
  • 지름 250 mm 혹은 325 mm의 중공 크기
  • 토크 모터 직접 구동에 의한 고정밀의 부드러운 코깅 제로 모션
  • 오랜 수명과 일관된 성능
  • 높은 부하무게와 김벌 구성에 적합하도록, 회전 및 회전 방향 축의 높은 하중을 견딜 수 있도록 설계
  • 다축 시스템 및 장비로의 손쉬운 통합
  • 높은 정밀도와 반복도에 기여하는 인크리멘탈 및 앱솔루트 엔코더


에어로텍의 ALAR 직접 구동 로터리 스테이지 제품군은 뛰어난 각도 위치 설정과 속도 제어를 제공한다. ALAR-XP는 극도로 높은 토크 출력, 높은 부하 기능 및 부드럽고 정밀한 회전을 제공한다. 이것은 수평과 수직 어플리케이션에서 사용하기에 적합하다. ALAR 시리즈의 다른 제품으로는 초 저 프로파일의 ALAR-LP와 하중 능력, 토크 및 외관 사이즈의 균형을 제공하는 ALAR-SP가 있다.



ALAR의 이점



ALAR-XP는 웜 구동 스테이지에 비해 다양한 이점을 제공한다. ALAR 스테이지는 직접 구동 방식의 토크 모터를 사용하기 때문에 일반적으로 기어 구동 스테이지와 관련된 백래시, 진동 및 과도한 마모가 없으며 훨씬 더 빠른 속도와 가속도로 구동 가능하다. 이러한 이점은 높은 시스템 정확도, 반복도, 수명 및 처리량 증가로 이어진다. 사용자들은 더 많은 부품을 더 짧은 시간 내에 더 정확하게 제조, 검사 또는 처리할 수 있어 운영 비용을 낮추고 더 높은 수익을 얻을 수 있다.



브러쉬리스, 슬롯리스 타입의 직접 구동 모터

에어로텍의 브러시리스 직접 구동 모터는 모든 ALAR 스테이지에 장착된다. 그 이유는 마모될 브러쉬, 유지할 기어 트레인이나 커플링이 없기 때문에 ALAR 스테이지를 높은 속도와 가속도로 구동 할 수 있으며, 백래시, 윈드업, 히스테리시스가 없는 일관된 성능을 제공할 수 있다. 더 나아가서, ALAR 모터는 슬롯리스, 아이언리스 형태이며, 이에 따라 톱니바퀴와 토크 리플을 제거하여 유달리 부드러운 움직임을 제공한다. ALAR 스테이지는 뛰어난 윤곽 모션, 부드러운 스캔 속도 및 정밀한 최소 이동 거리가 필요한 애플리케이션에 이상적이다.



고출력 토크, 정밀한 회전 모션



ALAR-XP의 모터는 Aerotech의 강력한 BLMX 시리즈를 기반으로 하며, 이 시리즈는 시판 가능한 브러시리스, 슬롯리스, 아이언리스 모터 중 최고의 출력량을 제공한다. 기존의 고토크 솔루션은 일반적으로 기어 트레인 또는 슬롯형 아이언 코어 타입의 모터를 사용하였으나, 이는 고정밀 위치 설정 및 속도 성능을 달성하는 데 이점이 없다. ALAR-XP는 사용자가 움직임의 품질을 저하시키지 않고 고토크 출력을 달성할 수 있도록 하는 제품이며, 시스템 설계자로 하여금 토크와 정밀도 사이의 타협 필요성을 제거함으로써 좀 더 많은 선택지를 선택할 수 있도록 해준다.



손쉬운 통합을 위한 유연한 구성



ALAR-XP는 멀티 축 모션 시스템과 서브시스템에 쉽게 통합할 수 있는 기능과 옵션을 갖추고 있다. 250mm 또는 325mm의 중공을 사용할 수 있으며 아날로그 1Vpp, 디지털 RS422, 앱솔루트 인코더를 포함한 다양한 피드백 옵션도 사용할 수 있다. 360도 연속 회전 타입의 모델이 표준이며, 10도에서 340도 사이의 제한된 모션 옵션을 이용할 수 있다. 각 모델마다 필요한 토크의 양에 따라 두 가지 모터 옵션이 있다. ALAR-XP 스테이지는 진공 환경에서 사용하도록 조정될 수도 있다.



어플리케이션



ALAR-XP 스테이지에 대한 일반적인 어플리케이션으로는 단일 축 및 다중 축 센서 시험, 미사일 탐색 측정기, 안테나 테스트 장비, 관성 항법 장치, 광전자 정렬 및 시험 측정기, 고정확도 레이저 가공 장비 등이 있다. ALAR-XP 스테이지는 다중 축 김벌로도 구성할 수 있다. 큰 직경의 중공과 강력한 직접 구동 모터는 ALAR-XP를 기존의 웜 기어 스테이지 또는 슬롯타입의 아이언코어 모터가 있는 직접 구동 스테이지보다 더 나은 성능의 대체품으로 만들어주는 요소이며, 특히 고 토크 출력과 초정밀 모션이 모두 요구되는 애플리케이션의 경우 더욱 적합하다.
