VascuLathe ACS/ASR Linear/Rotary Motion

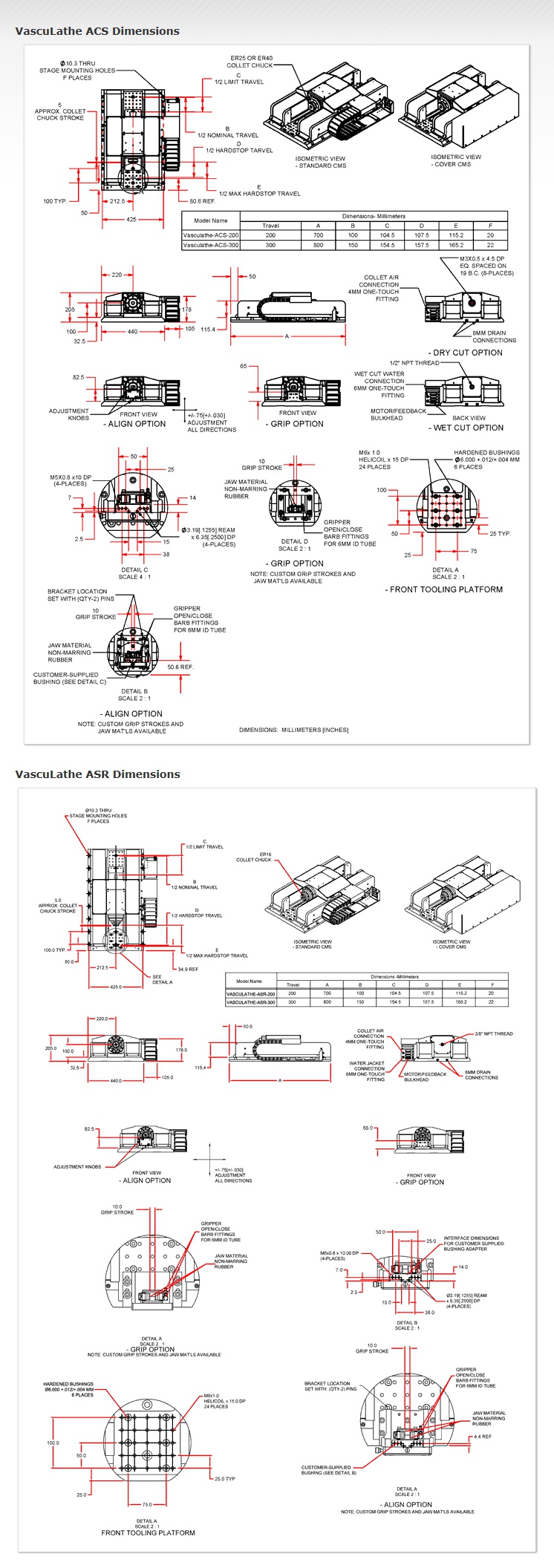

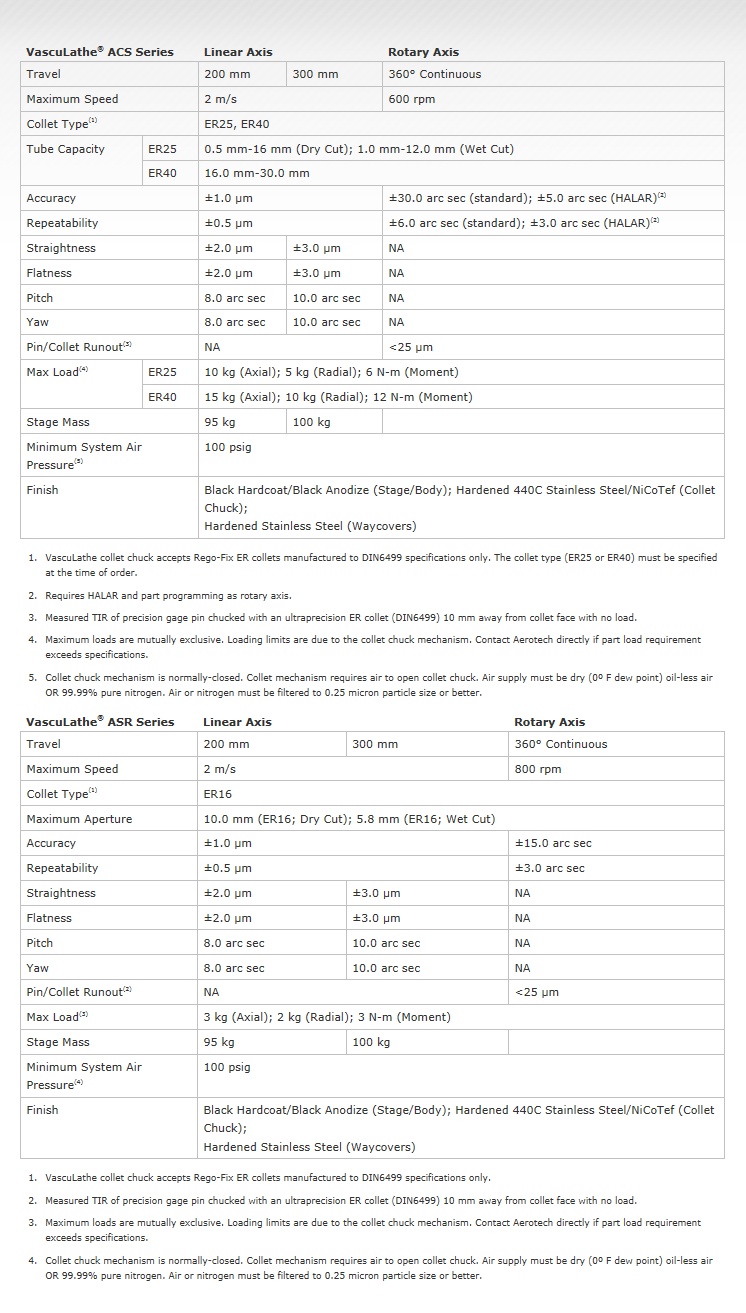

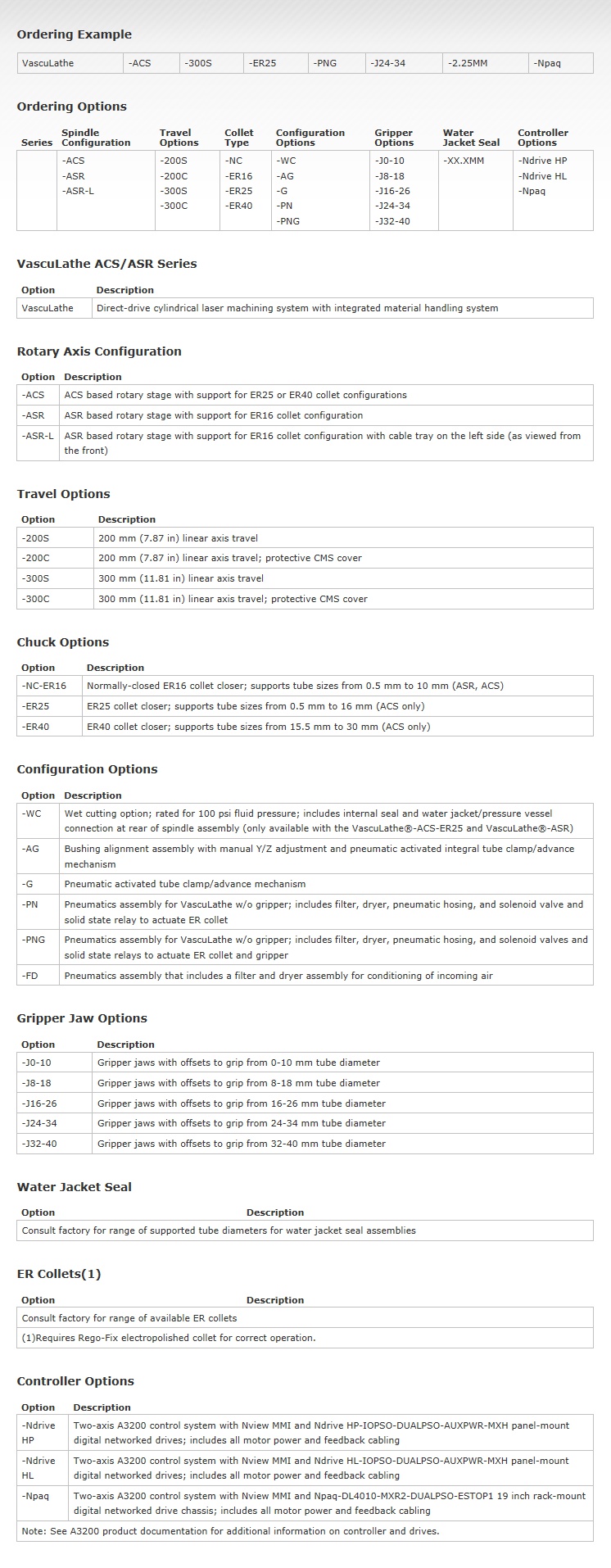

특징 | 사양 | 외형도 | 품명 보는 법

고집적 리니어/로터리 모션 플랫 폼

재료 자동 고정을 위한 ER 콜렛

튜브 관통을 위한 Gripper 조립 옵션

고급 제어 구조

단일 또는 듀얼 스핀들 구성

습식 절단 옵션



VascuLathe는 스텐트 제조 응용 장비의 까다로운 요구사항을 만족하기 위한 혁신적인 접근 방식을 대표합니다. 완전 집적된 모션 시스템은 자동으로 재료 조정 기능과 고성능 직접 구동 리니어 및 로터리 모션 능력을 가진 습식 절단 동작을 연결합니다.

내장된 리니어 / 로터리
내장된 리니어-로터리 설계는 구성요소 기반 시스템과 비교했을 때 더 큰 견고성을 갖게하고, 더 낮은 이동 무게는 전체적으로 더 높은 동적 견고성을 발휘합니다. 결과적으로 증가된 대역폭은 전통적인 구성요소 수준의 제조 접근 방식과 비교할 때 2 ~ 5배의 주문 처리량 향상을 제공합니다. 더구나 조밀한 부품 구조 상에서 여전히 um미만의 허용오차를 유지하고 있습니다. VascuLathe의 더 높은 처리량은 더 적은 기계가 스텐트의 수를 동등하게 생산하기를 요구한다는 것을 의미합니다. 결과적으로 더 낮은 전체 노동 비용을 가져오고 차지하는 공간을 감소시킵니다. 대안으로 VascuLathe는 기존 제조 공간 내에서 필요 생산을 증가시키고, 공장 확장과 관련한 비용을 절약하는데 사용될 수 있습니다.


재료 자동 조정
VascuLathe는 완벽한 모션과 재료 조정 하부시스템입니다. 시스템은 자동화, 공압 동작 ER 콜렛 조립을 포함할 뿐만 아니라 옵션으로 순차적으로 할 수 있는 부싱/튜브 전진 기계구조을 연결하고, 단일 길이의 튜브 재료로 부터 여러 스텐트의 제조를 사람없이 하게 됩니다. 또한, 습식 절단 구성은 제조 공정 동안 스텐트 재료를 통해 유동적인 납기가 요구되는 응용 분야에도 사용할 수 있습니다.


고급 제어 구조
VascuLathe는 에어로텍의 고급 A3200 제어 시스템과 연결됩니다. A3200은 고성능 Firewire 네트워크 드라이버를 가진 100% 디지털 시스템 입니다. 완전 디지털 구조로 인해 최대 성능을 위한 전류, 속도, 위치 서보 루프를 최적화하는 것이 가능합니다. 다중 블럭 예측과 같은 고급 궤적 생성 능력은 절단 속도를 명화하게 조정하는 것에 의해 조밀한 프로파일에서 구조적인 오차를 최소화 합니다. 게다가 PSO (Position Synchronized Laser Firing Output) 기능은 최적의 레이저 전력 연결을 유지하도록 현재의 절단 속도에 맞춰 레이저 펄스 주파수를 자동으로 조정합니다.


Normalized Parts Per Hour

시간당 정상 부품 (동등한 허용오차에서)
주어진 부품 제조 허용오차를 위해 VascuLathe는 기존 LaserTurn2와 비교할 때 시간당 3배의 부품을 생산합니다.

Part Accuracy Versus Cycle Time Comparison

부품 정확도 대 주기 시간 비교
절단 속도와 주기 시간이 공정 변수에 의해 고정되었을 때 VascuLathe와 LaserTurn 1은 외곽선 정확도에서 3배 향상을 가져올 수 있습니다.
