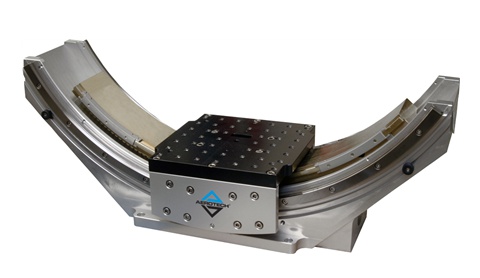

AGC 시리즈

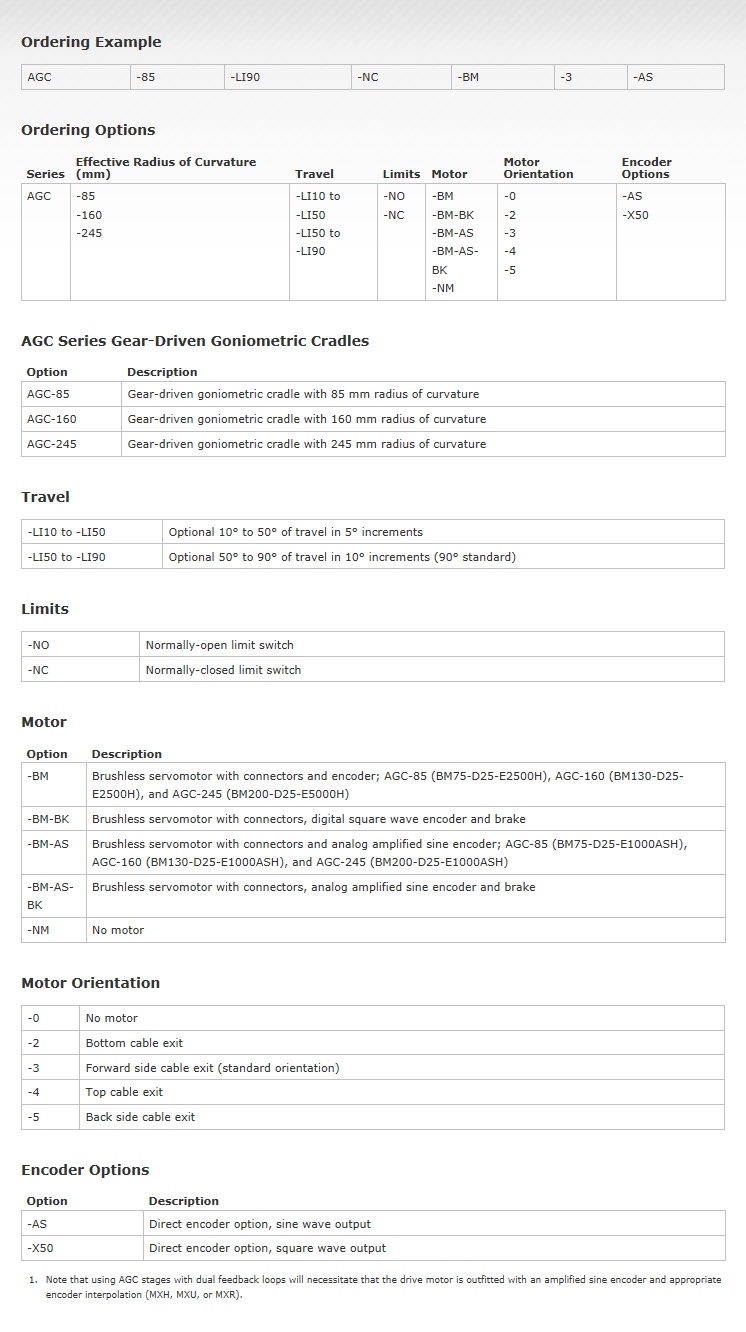

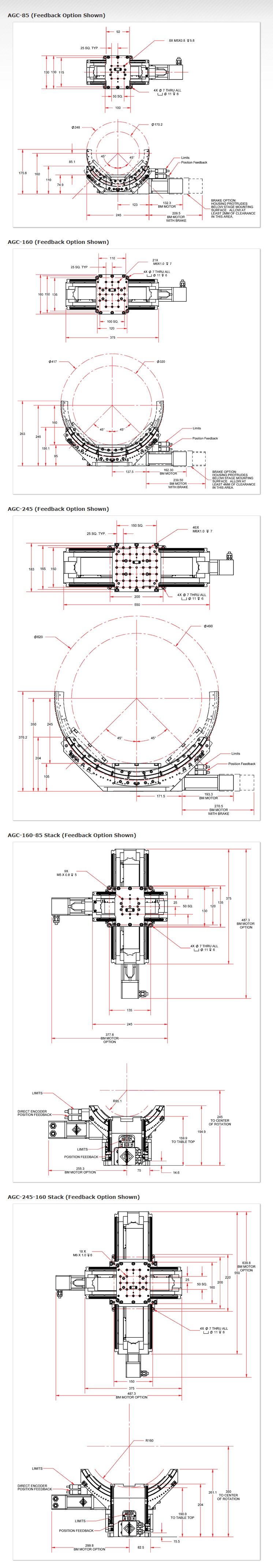

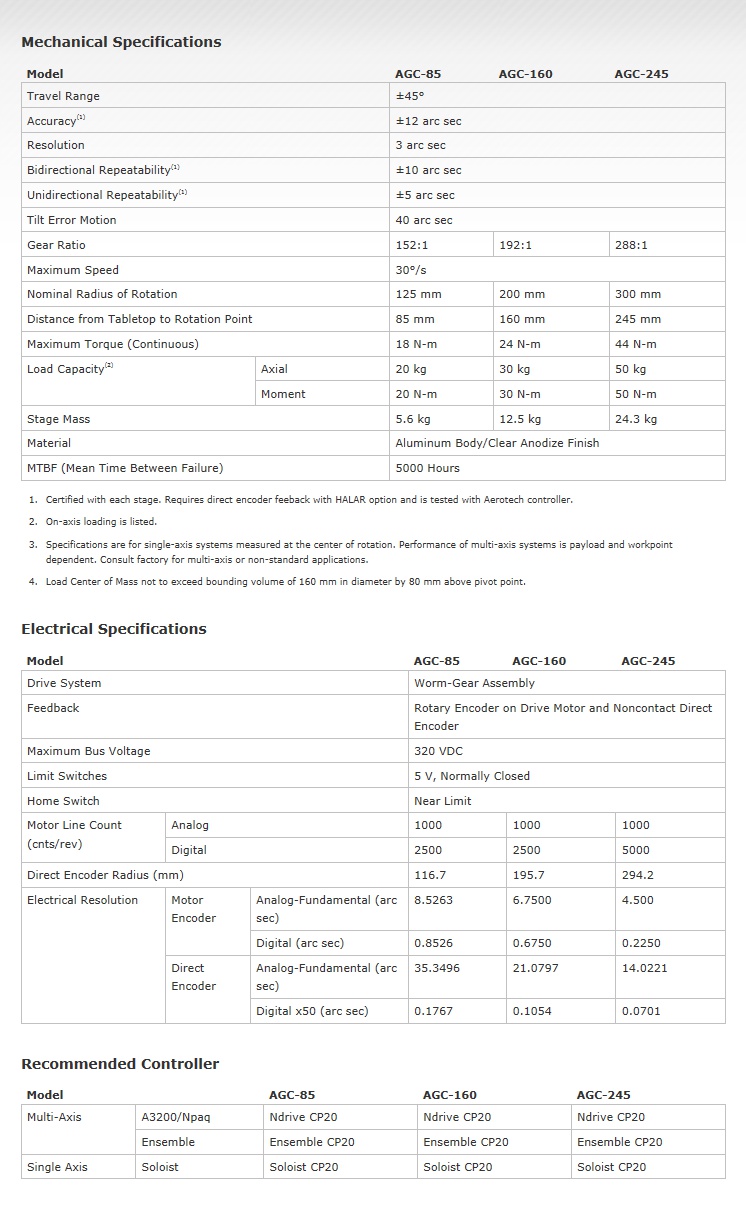

특징 | 사양 | 외형도 | 품명보는 법



고객 부하에 의한 가로막힘이 없는 360°의 시야로

±45° 회전 위치 결정

우수한 정밀도과 반복정도을 위한 정밀 웜 기어 구동

다이렉트 엔코더 옵션 가능

수평 또는 수직 설치 위치 결정





자동화 된 기계 장치 고니오미터 AGC는 각도 이동거리의 90도가 회전 중심에서 부하로 필요하거나 2개의 회전 축이 공통 지점에 대해 필요한 애플리케이션에 사용됩니다. AGC 고니오미터는 공통의 3축 교차점에 대해 롤, 피치, 요를 제공하기 위해 표준 에어로텍 로터리 스테이지 뿐만 아니라 표준 광학 테이블도 설치하도록 설계 되었습니다.
이 유연한 스테이지 시리즈는 광학 정렬, 부하 뒤집기/기울기, 광선 조향, 센서 영점조정, 레이저 응용분야, 자동화된 제조 및(또는) 시험, 다축의 회절계 시스템에 이상적인 제품입니다.

구조적인 특징
AGC 제품 군내의 크기들은 공통의 교차점을 공유하는 3개의 회전축을 가진 3축 회전 시스템을 구성하기 위해, 각기 다른 제품의 상단에 설치될 수 있게 설계되었습니다. 이것은 컴팩트한 피치/롤/요 시스템이 표준 스테이지 플랫 폼에서, 그리고 특수한 맞춤 판이나 대응하는 고정구가 없이도 쉽게 생성되도록 하여 줍니다. AGC 스테이지의 구동 메커니즘은 백래시를 줄이기 위해 예압을 걸어 놓는 정밀 기어 및 그와 대등한 웜 입니다.모든 AGC 스테이지는 ±45도의 이동범위를 정의하는 광학 리미트 스위치와 하드 스탑을 포함하고 있습니다. 혁신적인 리니어 피드백 기술은 스테이지의 수명기간 내내 안정적인 성능과 무시할 만큼의 성능변화를 시현하여 줍니다. 이것은 웜 마모에 대한 보상을 해주기 위해 지속적으로 조정해야만 하는 열악한 설계에 대해 확실한 대조를 이룹니다. 모든 스테이지의 테이블탑은 나사부 마모를 방지하기 위하여 스테인레스철 Heli-Coil??함유물을 가진 경화코팅 처리된 알루미늄이 큰 특징입니다.

유연한 선택사양
옵션은 탁월한 반복정도를 제공하고 히스테리시스와 백래시를 최소화하기 위해 스테이지 이동 경로을 따라 설치되는 다이렉트 엔코더와 더불어 유연한 모터 선정을 포함하고 있습니다. 10-6토르와 같이 낮은 압력에서 사용하기 위한 진공 호환 가능 버전도 제공하고 있습니다.

모터와 드라이버
표준 AGC 스테이지 구성은 에어로텍의 브러시리스 서보 모터를 특징으로 합니다. 그러나, 모든 AGC 고니오미터는 스테핑 모터 또는 브러시 장착 모터와 함께 공급이 가능합니다. 대응하는 드라이버의 모든 범위와 제어는 완벽한 Single-Source솔루션을 위해 사용될 수 있습니다.
