AXR Two-Axis

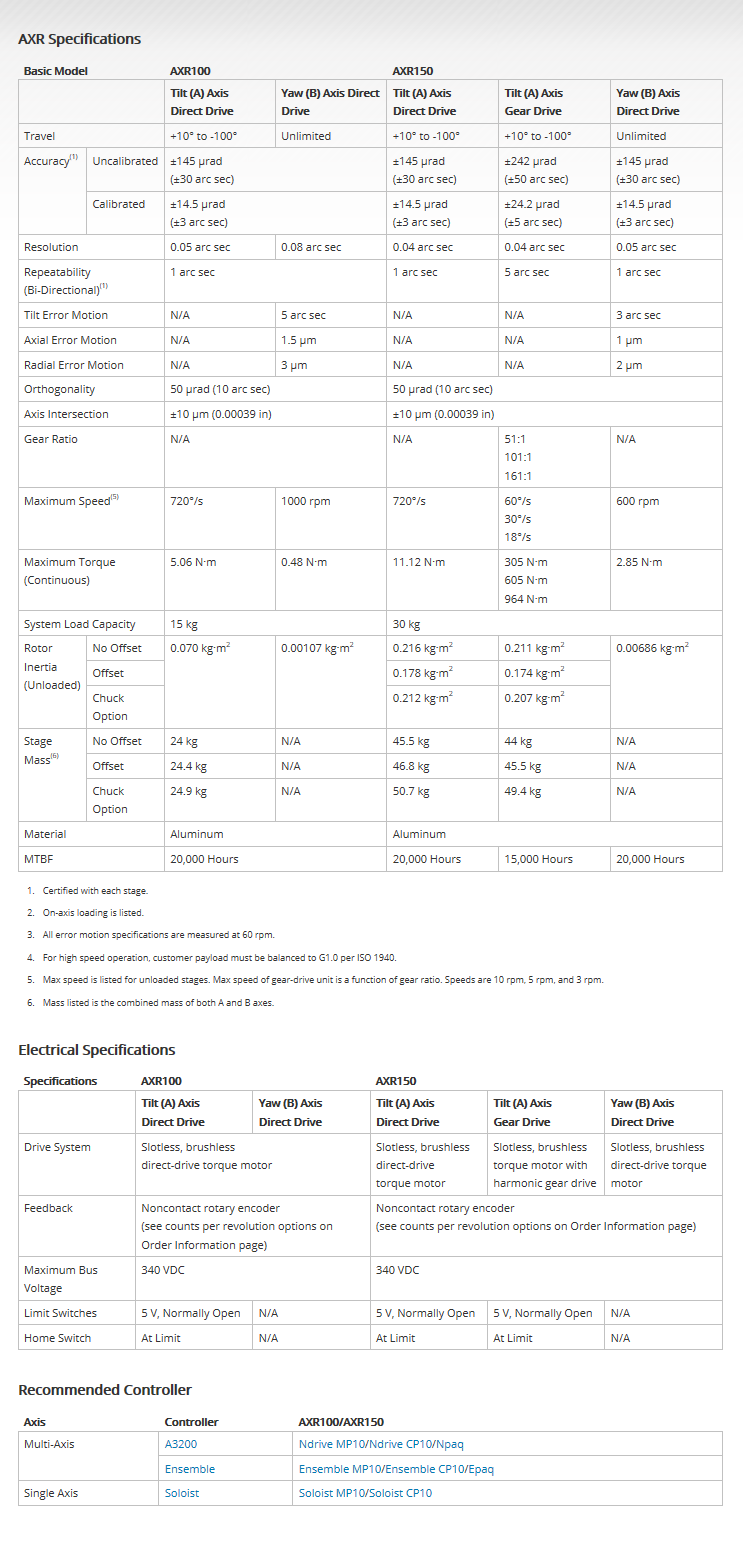

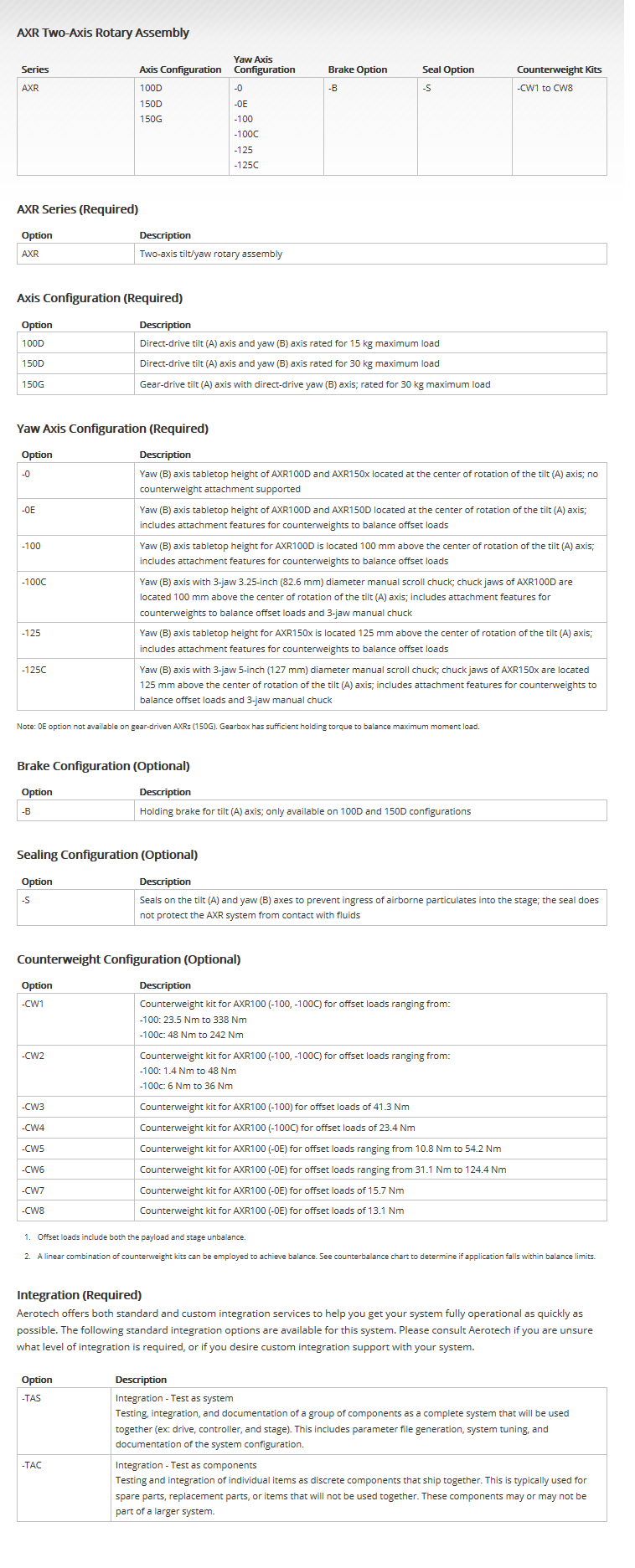

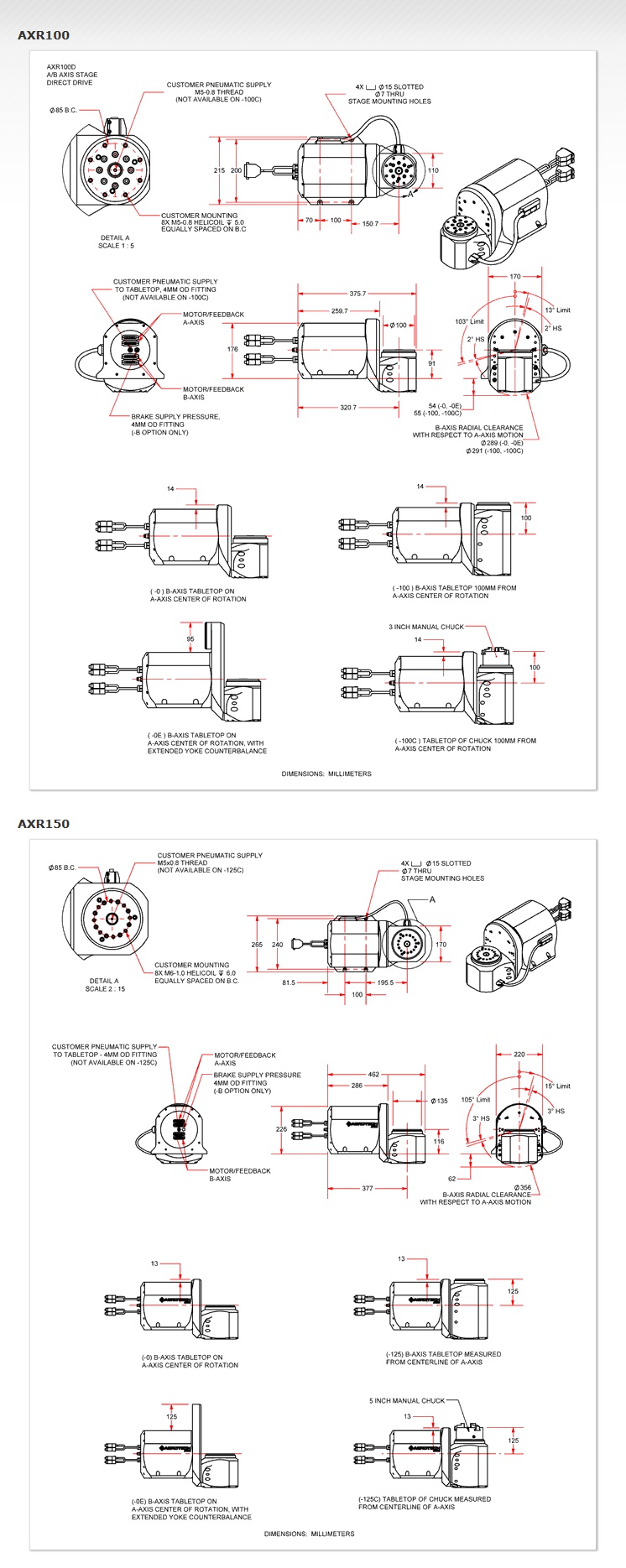

특징 | 사양 | 외형도 | 품명보는 법



설계 특징

  • 다중 구성은 부하 범위 및 정확도 요건을 지원합니다.
  • 진공도는 에어 활성화 공구 세공에 대한 필수 로터리 결합
  • 1000rpm까지의 고속 편축
  • 높은 부하 기어 드라이브 또는 고속, 다이렉트 드라이브 틸트축 구성
  • 선택적인 밀폐 시스템은 공수 미립으로부터 보호합니다.
  • 파워 부족 상태에서 스테이지 모션을 제한하는데 가능하게 할 브레이크

에어로텍의 2축 로터리 조립과 통합된 AXR은 복잡한 3D부분 형상에 대해서 고속 가공 기능을 제공합니다. 정밀 정력 시스템은 반구형 표면에 정확한 위치 결정을 가능하게 합니다. 직접 또는 기어 구동 옵션이 있는 여러 프레임 크기는 넓은 범위의 부하 이동 기능을 제공합니다.

다이렉트 드라이브 요축

모든 AXR시리즈 로터리 조합은 다이렉트 드라이브 요(B)축 특성이 있습니다. 다이렉트 드라이브 모터는 기어 및 스크류 구동 기술에 비해 아주 높은 처리량 및 유지보수 없는 작동을 나타냅니다. 최대 1000RPM까지 최고 회전 속도로 AXR은 고속 가공 과정을 지원할 수 있습니다. 고해상도 인코더는 뛰어난 속도 규정 및 위치 결정 정확도를 유지하면서 축의 매우 느린 속도 구동을 가능하게 합니다.

고용량 틸트축

AXR은 특정한 응용분야의 성능 요구 사항을 충족시키기 위해서 다이렉트 드라이브 및 기어 구동 틸트(A)축 구성 모두를 가지고 있습니다. 다이렉트 드라이브 버전은 까다로운 응용분야에 대해 가능한 가장 높은 구동 속도 및 정확도를 제공합니다. 모듈식 평형력 시스템 및 다른 요 설치 높이는 오프셋 부하 균형을 맞추는 것이 가능합니다. 전원이 제고될 때, 틸트축은 축 위치를 고수하기 위해서 브레이크에 장착될 수 있습니다. 큰 부하 응용분야의 경우, 파워오프 상태에서 드라이브 기계장치가 모션을 제한하는 동안 기어 드라이브 장치는 상당히 높은 연속 토크 출력을 제공합니다. 정밀 비백래쉬 기어는 뛰어난 정확도 및 반복도 성능을 유지하는 동안 더 높은 토크 출력을 가능하게 합니다.

자재 취급

AXR은 고객들께 공기 또는 진공 작동 도구를 제공하기 위해 요축 테이블 윗면에 하나의 압축 공기 제어 표시를 제공하는 필수적인 로터리 통합의 표준이 됩니다. AXR은 또한 부품 보유 유연성을 최대화하기 위해서 3-jaw수동 척으로 갖추어질 수 있습니다.

측량 가능한 제품 해결책

다이렉트 드라이브 및 기어 구동 플랫폼과 다양한 요 테이블 위차, 측량 가능한 평형력, 표준 압축 공기 피드 스루, 선택적인 3-jaw 척으로 AXR은 대부분의 2축 로터리 조립의 필요요건을 충족시키기 위해서 환경을 설정합니다.

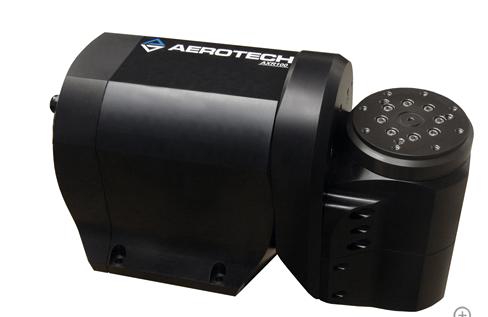

AXR Two-Axis Rotary Assembly
