AGR

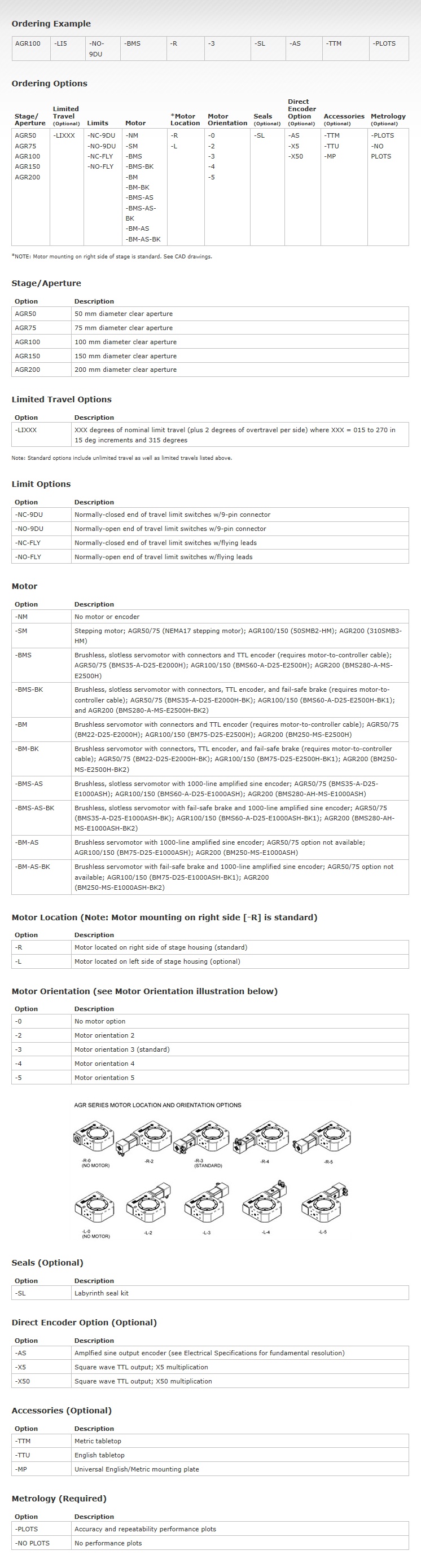

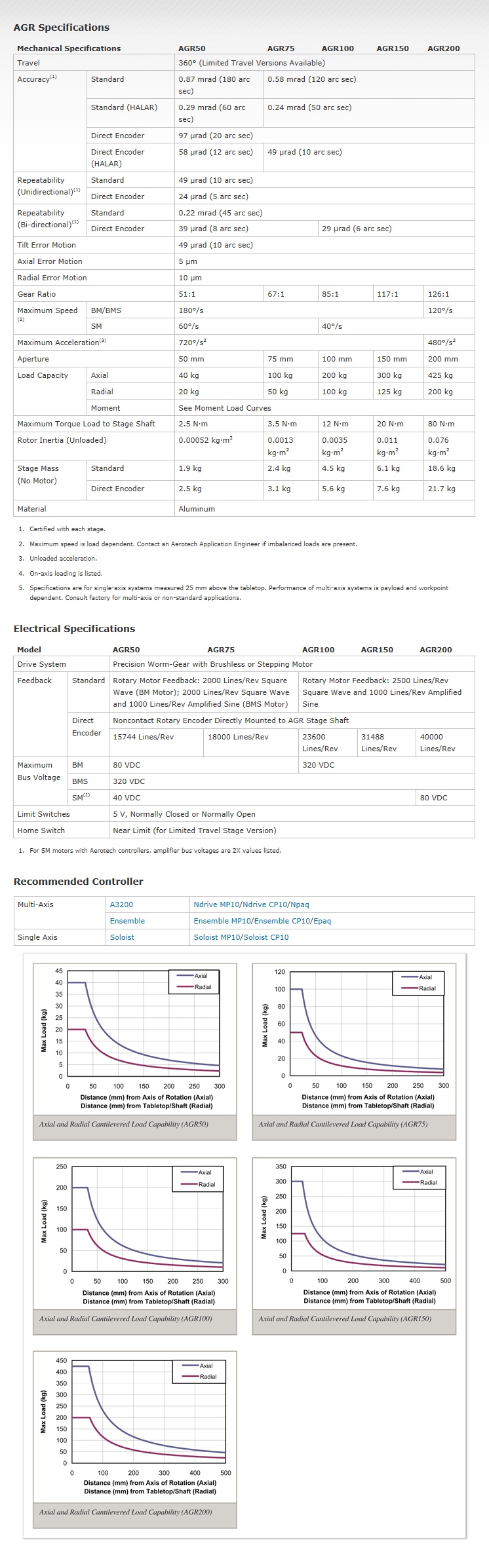

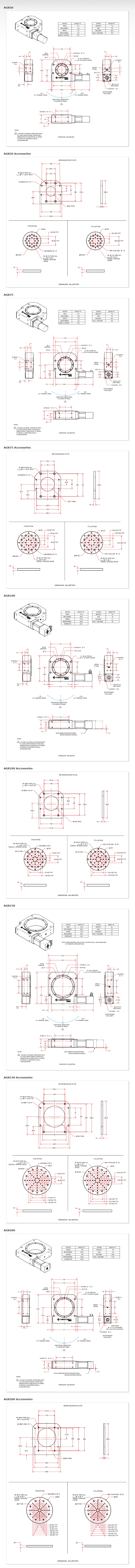

특징 | 사양 | 외형도 | 품명보는 법



향상된 속도 및 부하 용량

혁신적인 정밀도의 웜기어 조립체(특허소유)는 제품수명기간
동안
탁월한 정확도와 반복성 제공

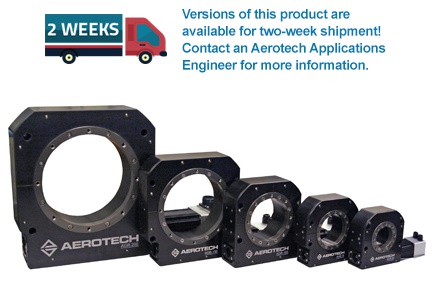

대형 원형개방 프레임으로 광범위한 응용분야 적용가능

다이렉트 엔코더 옵션 가능

넓은 온도범위에 걸친 작업성









ARR 시리즈 모터형 로터리 스테이지는 이전세대의 웜기어 구동 스테이지에 비해 속도, 부하용량, 장기간의 포지셔닝 성능에서 상당한 개선내용을 제공합니다. AGR 시리즈 스테이지는 연구소용 및 일반 산업계용의 전반적인 목적의 포지셔닝을 위한 광범위한 응용분야에 대응하고 있습니다.


혁신적인 기어 디자인

독특한 사전예압 구조(특허소유)는 교체 마모특성을 회피할 수 있고, 스테이지의 어떠한 성능저하도 없이 스테이지의 수명시간의 증가를 몇배 연장시키며, 또한, 넓은 온도범위에서 스테이지의 작동이 가능하게 하여 줍니다.
대형의 원형개방프레임이 추가된 것은 이전세대의 웜기어 구동 스테이지와 대비 핵심적인 개선사항입니다. 이 특징은 AGR 시리즈로 하여금 광 편광 렌즈의 조립, 케이블 및/또는 에어 배선용 공심, 또는 비젼/카메라/검사 응용분야를 포함하여, 광학기기의 탑재나 공심을 요구하는 응용분야에 대응할 수 있게 하여 줍니다.


Other Construction Features

각 스테이지는 예압처리되어 최적으로 분리된 이중의 대직경 각도 접촉 베어링을 채용하여, 최고의 부하 처리가능 용량과 함께 우수한 에러 모션 사양을 제공합니다.
모든 스테이지의 테이블상면은 알루미늄 하드코팅 처리와 스테인레스 Heli-Coil ??, 나사산 마모 방지 인서트가 특징입니다.


다양한 선택사양

선택사양으로, 유연한 모터 선정과 함께 자기이력현상과 백레쉬를 실질적으로 제거하고 탁월한 반복성을 위해 로터리 축에 동심원으로 탑재된 다이렉트 엔코더가 포함되어 있습니다. 진공 호환 버전 10-6 torr와 같이 낮은 압력에서의 사용)도 가능합니다.


모터와 드라이브

표준사양의 AGR 스테이지 구성은 에어로텍의 브러쉬리스 서보모터가 특징입니다. 하지만, 모든 AGR 스테이지는 스텝 모터 또는 DC 브러쉬 모터와 조합이 가능합니다. 다양한 드라이브와 컨트롤러를 활용하여 각각의 솔루션에 완벽히 대응이 가능합니다.
