Nmark AGV-HP

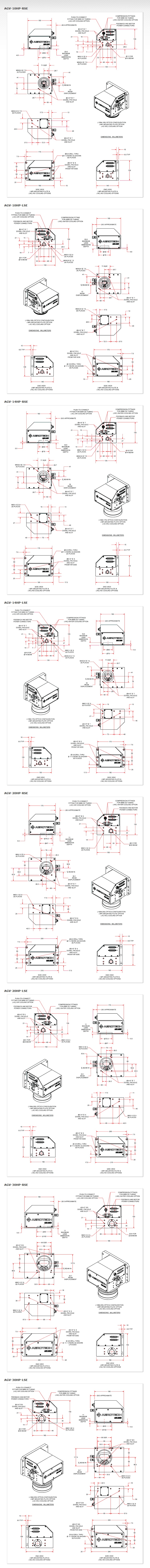

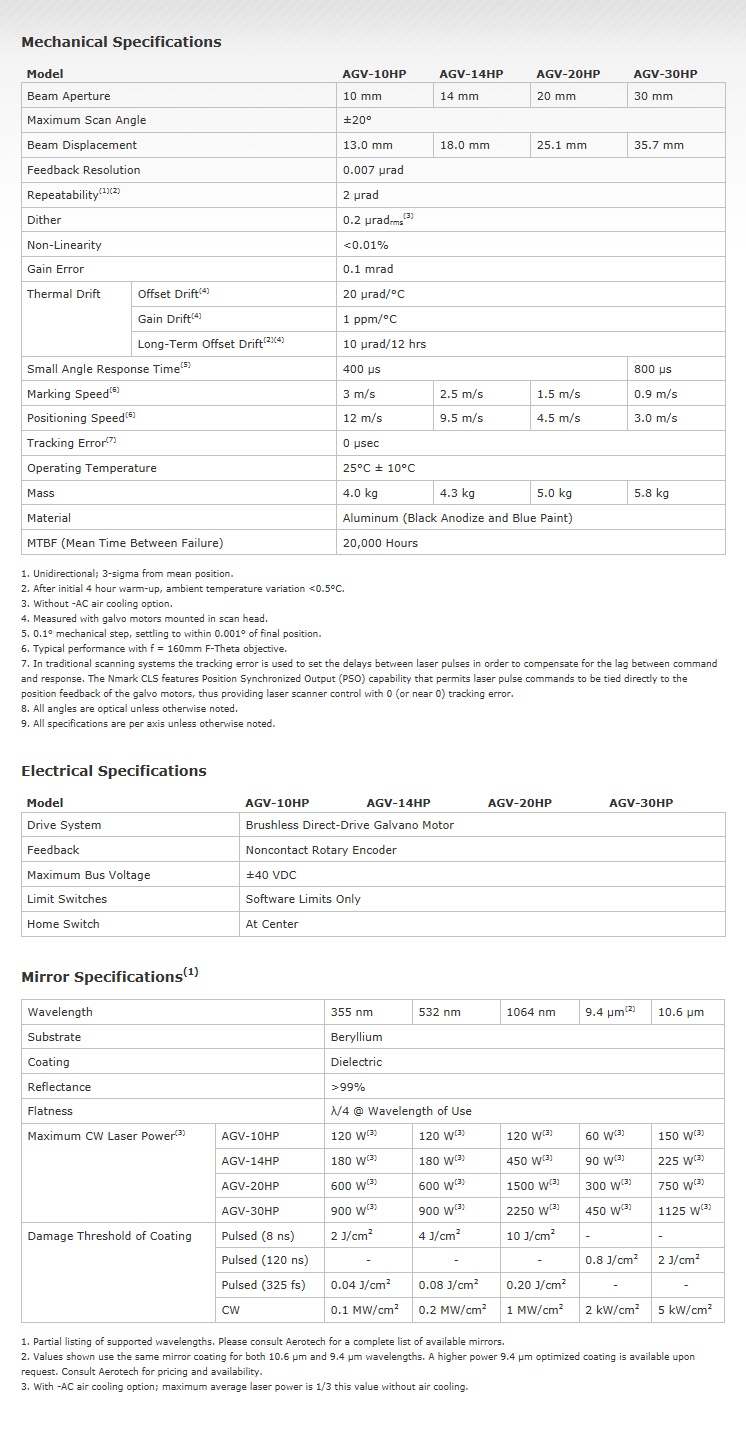

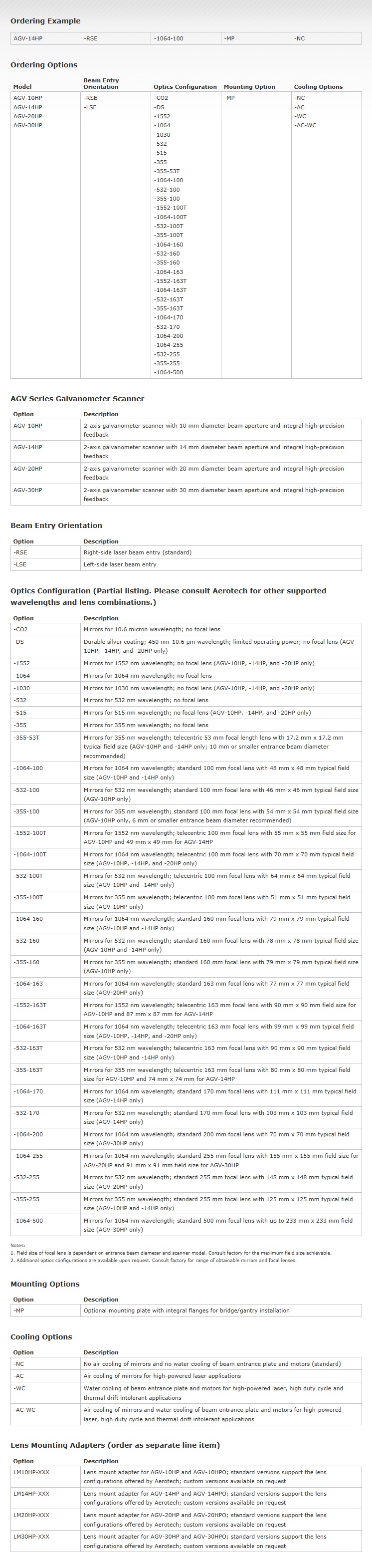

특징 | 사양 | 외형도 | 품명보는 법 | 동영상

Nmark AGV High-Resolution Galvo Scanner



설계 특징

  • 광학 피드백 장치는 뛰어난 내열성 을 제공
  • 에어로텍의 Nmark CLS컨트롤러와 함께 사용했을 때 24비트 이상의 산업 최고 분해능
  • 넓은 범위의 구경 및 초점거리
  • 다양한 레이저 파장을 위한 거울 표면 처리의 많은 선택

에어로텍 AGV 갈보 스캐너-지체없는 표시

에어로텍의 고급 갈바노미터 AGV시리즈는 전반적인 시스템 해상도를 업계에서 이전에는 보이지 않던 값으로 증가시키기 위해 혁신적 인 광학 피드백 기술을 사용합니다. 표준 AVG 및 고성능 AGV-HP 스캐너 시리즈는 에어로텍의 Nmarkn CLS 갈보 컨트롤러에 의해서 직 접적으로 구동됩니다. Nmark CLS 갈보 컨트롤러는 Position Synchronized Output(PSO), Infinite Fiel d of View, 그 이상을 포함하는 고급 응용분야 도구들의 모음을 제공합니다 .

고급 특징

AGV의 광학 피드백 신호는 직접적으로 에어로텍 Nmark CLS컨트롤러와 호환될 수 있으므로 시스템 특성이 이전 에는 불가능하게 합니다. Nmark CLS의 위치 동기화 출력(PSO)는 갈보 포지션과 직접적으로 연결된 레이저 파장을 발생시킵니다. 셔터 레이 저 빛에 스캐너 컨트롤러 사용이 시간에 기초한 파장이 경쟁하는 동안 PSO는 진정한 위치 기반 트리거를 가능하게 합니다. Nmark의 무한 보 기 기능 분야는 하나의 컨트롤러 환경에서 서보 및 스캐너 모션을 동기화합니다. 이것은 갈보 보기 분야의 제약을 제거하면서, 전체 서보 이동을 통해 빠른 스캐 너 위치 결정을 가능하게 합니다 .

설계 선택

표준 F-쎄타 렌즈 인터페이스로 AGV의 10, 14, 20 mm구경은 최대 응용분야의 유연성을 제공합니다. AGV는 다른 가능한 것들과 1064, 532, 355 nm 파장길이를 수용하도록 구성될 수 있습니다. 게다가, 다양한 초점 길이는 렌즈 왜곡 효과를 제거하기 위해 제공되는 보정 파일을 표준으로 가능하게 합니다.

추가 자료

귀하는 에어로텍의 최근 웹캐스트인 스캐닝과 서보 시스템 결합의 정확도에 관심이 있을 수 있습니다.

줄거리: 리니어 및 로터리 액츄에이터는 스캐너/갈보 마킹 헤드의 효과적인 작업 공간을 확장하는데 사용됩니다. 이 프레젠테이션은 정렬, 크기 조절, 회전 및 스티칭 유발 오류, 최종 부품 품질에 그들의 통합 영향에 대해 설명합니다. 이러한 오류를 최소화하게 하는 고급 에러 수정, 경로 계획, 레이저 트리거링 기술도 보여집니다.

프레젠테이션을 보시려면 여기를 클릭하십시오.

2D Accuracy
