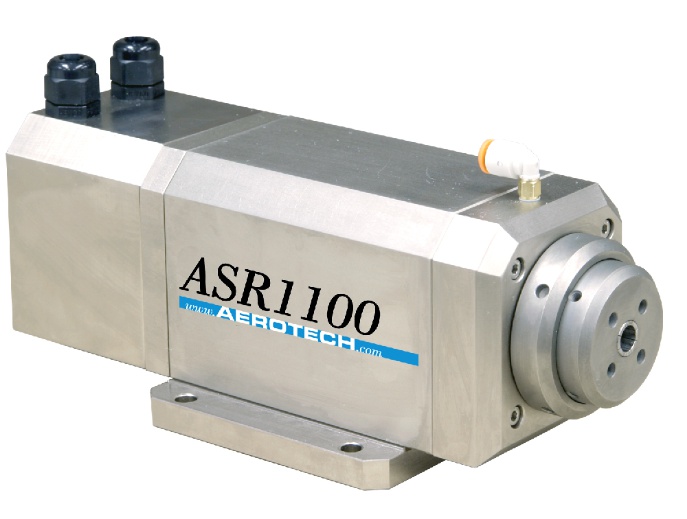

ASR1100

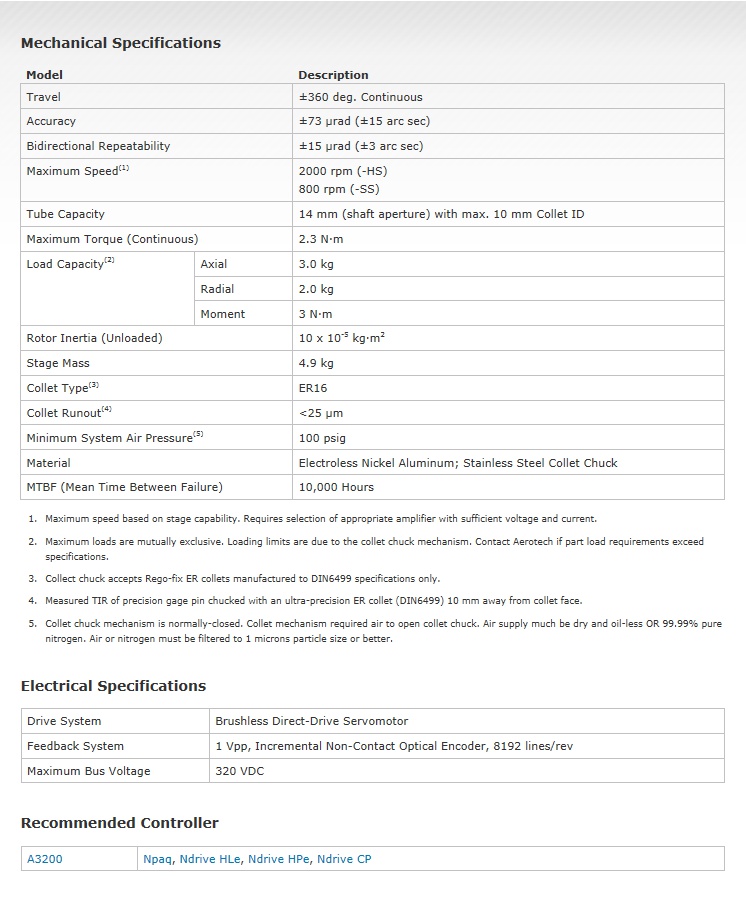

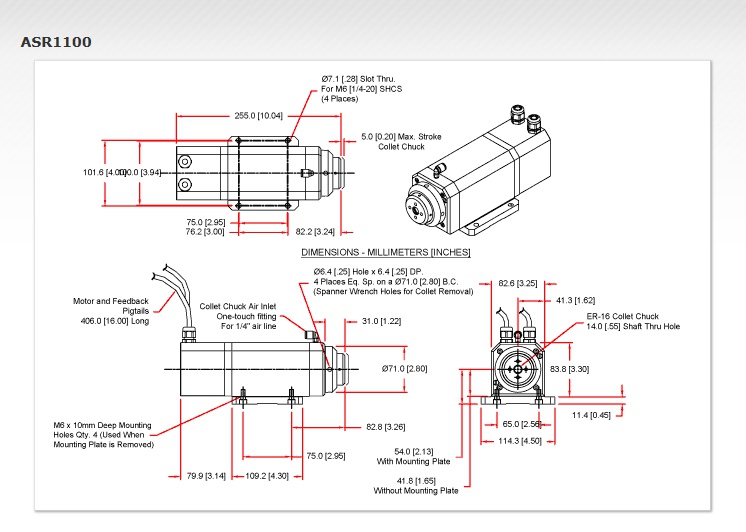

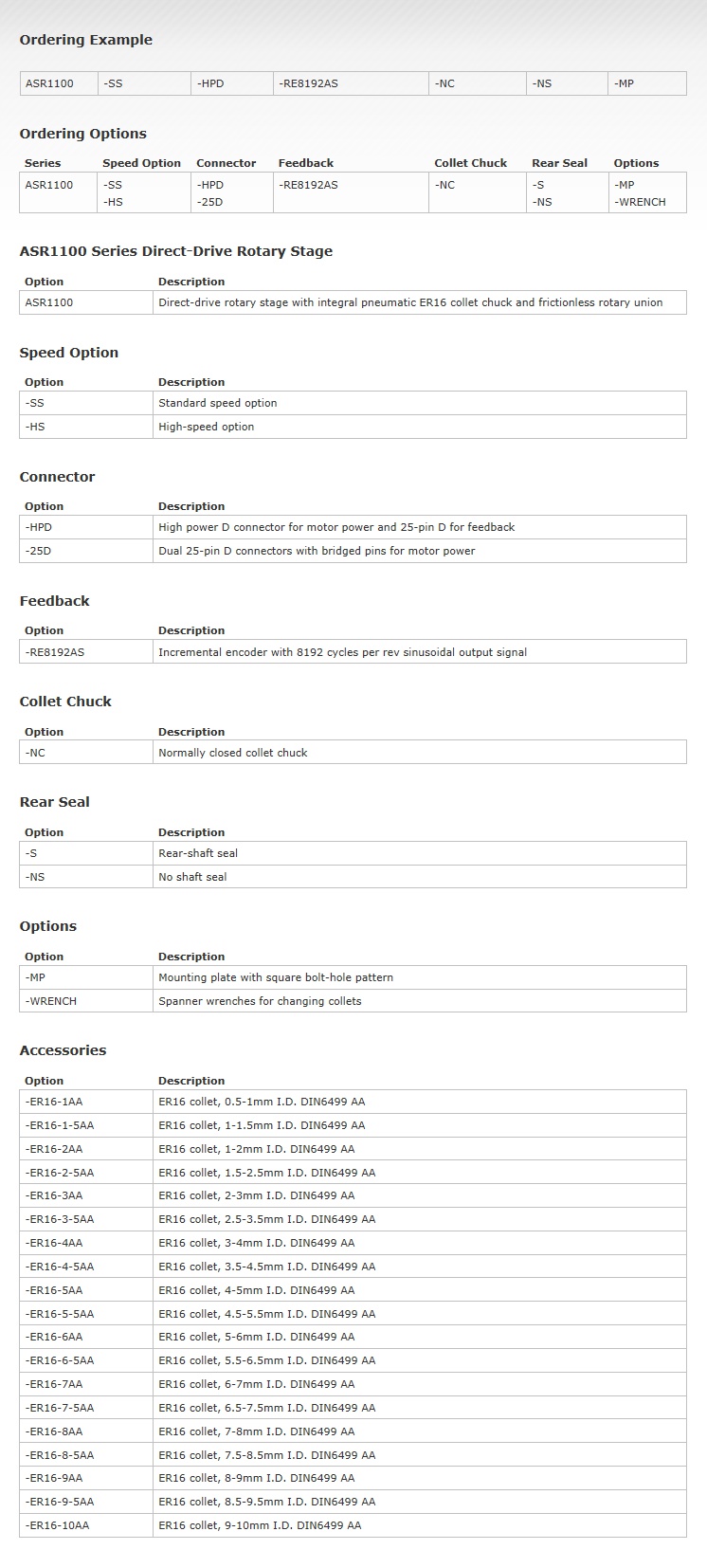

특징 | 사양 | 외형도 | 품명보는 법



내장 공압 콜렛 척

0.5mm ~ 10mm 외경튜빙 가능한 ER16 콜렛

제품투입용 깨 끗한 구경

신속한 공구 교체가 가능한 나사산 형상 콜렛 고정자

평소 폐쇄된 콜렛 조합

최고의 가속성을 위한 저-관성 샤프트

다이렉트 드라이브 브러쉬리스 모터와 엔코더

무정비, 무마찰 로터리 유니언





에어로텍의 ASR1100 시리즈는 대단히 성공적이었던 ASR1000 다이렉트 드라이브 로터리 스테이지의 후속제품입니다. ASR1100은 내장된 공압식 작동 콜렛 척을 추가하여, 상자밖의 재료 처리 성능을 제공하여 줍니다.


내장된 콜렛 디자인

ASR1100위의 콜렛 척은 ER16 시리즈 콜렛을 받아들입니다. 이러한 콜렛은 지름이 0.5 mm ~ 10 mm의 튜브를 지원하는 여러가지 사이즈로 언제나 준비가능합니다. 콜렛은 상이한 직경의 튜브로 신속히 교체할 수 있는 나사산 형상의 고정 캡으로 고정됩니다. 콜렛척은 공기 압력이 전혀 없을 때, 완전한 고정력이 적용되는 “fail-safe” 모드에서 조합됩니다. 40psi까지 공기압 적용은 콜렛을 충분한 폐쇄에서 충분한 개방까지 조절합니다. 공기는 고객이 설계한 무마찰, 밀봉이 없는, 로터리 유니언을 통해 회전하는 콜렛 조립품에 전달됩니다. 100% 비접촉 로터리 유니언 디자인은 수명기간동안 무정비 작동을 보장합니다. 결합 콜렛 척과 로터리 유니언은 작은 부품으로 만들어진 외부 조립품 대비 상당히 적은 마찰과 관성을 가지고 있습니다. 이렇게 감소된 관성은 레이져 기계가공 작업동안 최고 가속성을 높여주고 포지션 에러를 줄여주면서 시스템 성능을 개선시킵니다.


브러쉬리스 다이렉트 드라이브

ASR1100 시리즈는 다이렉트 드라이브 브러쉬리스 모터 기술을 사용하여 포지셔닝 성능을 최대화시킵니다. 다이렉트 드라이브 기술은 교체성 브러쉬가 없으며 정비성 기어열이 없어 24시간 연속 생산 환경을 위해 최적화되어 있습니다. 다이렉트 드라이브는 또한 기어 또는 벨트구동의 기계구조 대비, 전체적으로 더 높은 산출치를 시현하면서 더 신속한 가속성과 더 높은 최고 속도를 제공합니다. 이점이 작은 직경의 튜브형상 재료의 가공에 훌륭한 선택으로 만듭니다.

ASR1100의 낮은 정비필요성과 높은 산출치 특성은 최소의 보유비용이 드는 스테이지를 공급하게 하여 줍니다.


콤팩트 팩키지

ASR1100 시리즈 다이렉트 드라이브 로터리 스테이지 디자인은 스테이지 중량과 회전 관성을 최소화하기 위해 최적화 되었습니다. 5 kg (11 lb)이내의 전체 순 중량을 가진 최종 제품은 경쟁제품 대비 대폭 경량화 되었습니다. 다축 시스템에 사용될 때, 가벼운 것은 로터리 스테이지를 운반하는 모든 포지셔닝 스테이지에 대해 성능의 증대를 가져옵니다.
