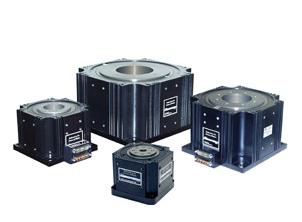

ADRT

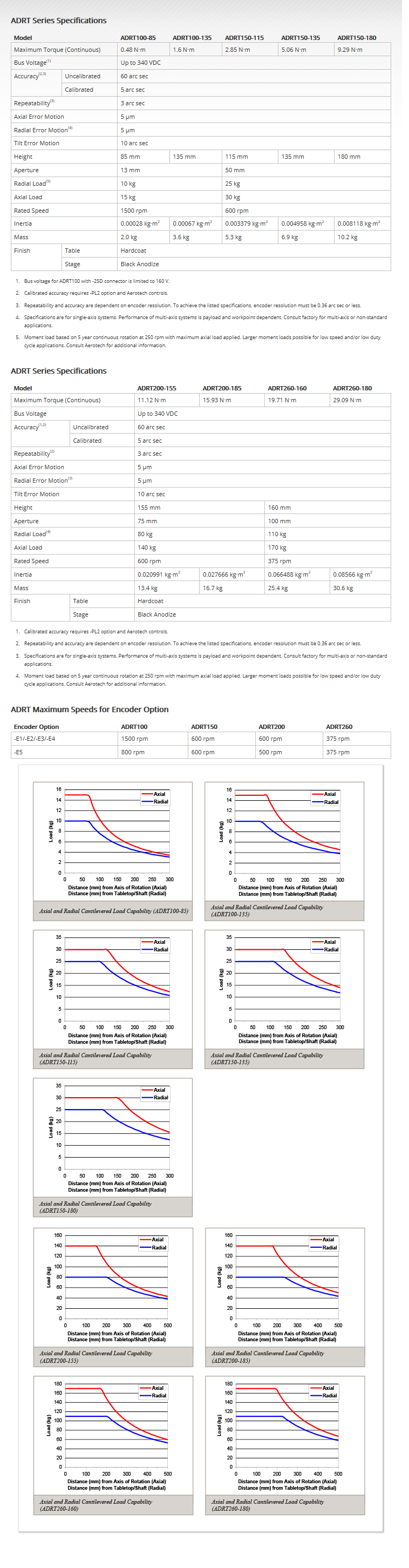

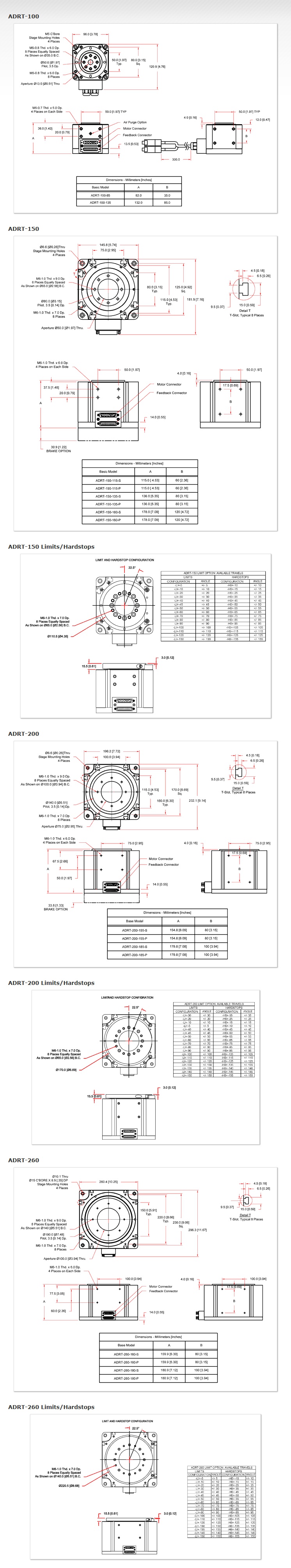

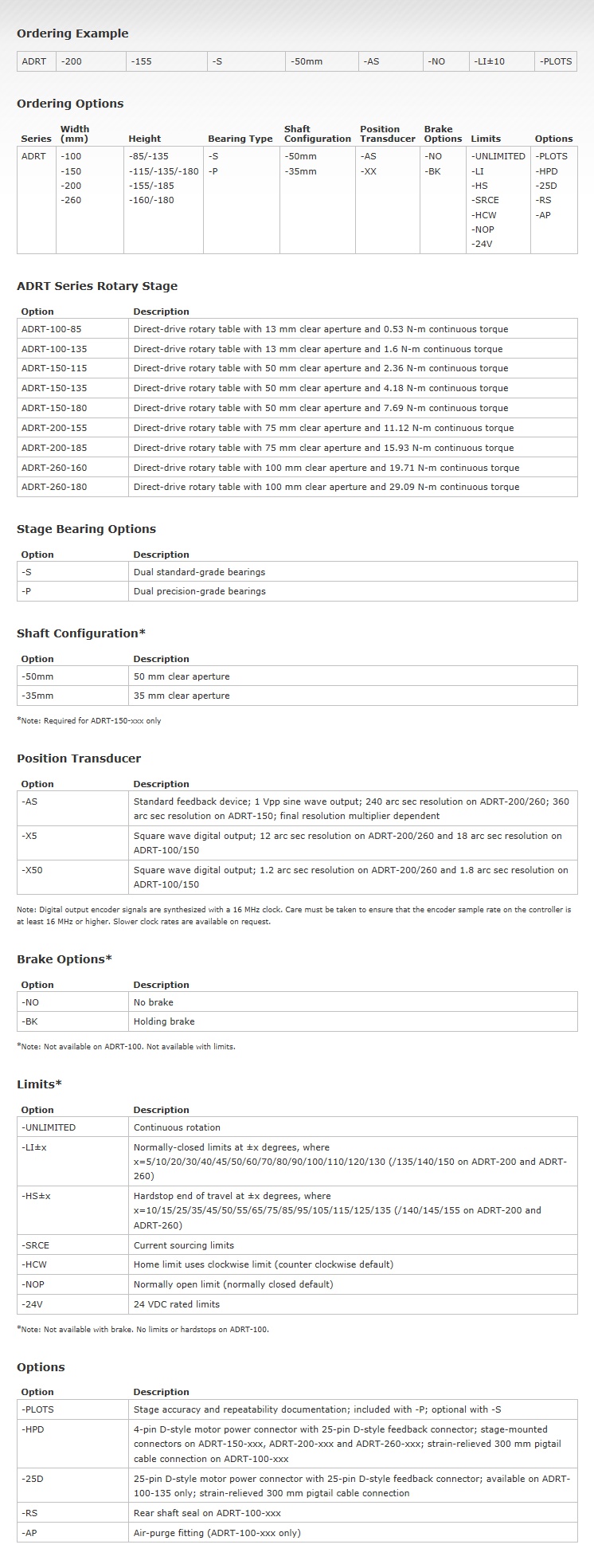

특징 | 사양 | 외형도 | 품명보는 법

고 토오크 출력, 다이렉트 드라이브 브러쉬리스 서보모터

탁월한 속도안정성의 無코깅 디자인

우수한 흔들림 및 런아웃

직접 장착된 고정확도의 로터리 엔코더

대형 직경의 깨끗한 구경




에어로텍의 ADRT 시리즈 다이렉트 드라이브 로터리 스테이지는 우수한 각도 포지셔닝과 속도 컨트롤을 제공합니다. 고속의 레이저 가공의 인덱싱에서 정밀 웨이퍼 검사까지 응용범위가 넓습니다.

우수한 기계공학 디자인
흔들림, 순간 경직, 그리고 반복성과 관련된 성능을 최대화하기 위해 이중의 대형직경의 베어링을 사용합니다. 대 직경의 베어링을 사용함으로서 성능의 저하없이 큰 부하를 처리할 수 있습니다.

브러쉬리스 다이렉트 드라이브
포지셔닝 성능을 최대화하기 위해 ADRT 시리즈는 에어로텍의 S시리즈 브러쉬리스, 슬롯리스 모터를 사용합니다. 이 모터는 브러쉬리스 다이렉트 드라이브 모터의 모든 장점-마모성 브러쉬 삭제, 정비성 기어 트레인 삭제, 고 가속성 및 속도-을 가집니다. 無슬롯, 無철 디자인으로서 코깅이 전혀 없으며, 따라서 토오크 흔들림도 결코 없습니다.

낮은 자체 관성과 최적화된 모터 디자인으로, ADRT는 다른 경쟁 제품 대비 훨씬 더 높은 속도와 가속이 가능합니다. 이 스테이지는 주어진 토오크범위에서 경쟁제품 대비 더 낮은 높이의 형상을 가집니다.

ADRT는 낮은 관성과 無백레쉬로 인해 빈번한 방향변동이 요구되는 응용분야에 이상적인 솔루션을 제공합니다.

정확한 포지셔닝
라인 카운트는 3,600~5,400/rev.이다. 에어로텍으 MXH시리즈 분해능 승수기와 장착시 분해능은 0.12 arc초의 고정도에 닿을 수 있습니다.

모터와 고성능 로터리 엔코더는 동일한 축에 직접 장착됩니다. 기어트레인과 기계적 장착이 없어 자기이력현상, 감김, 백레쉬로 인한 포지션에러가 생기지 않습니다.

유연한 조합성
옵션에는 향상된 정확성, 부드러움, 런아웃 성능을 위해 고정밀 베어링을 포함하고 있습니다. 고객맞춤 공작툴을 쉽게 내장할 수 있게 슬립링과 로터리 유니언이 가용합니다. 또한, 큰 충격량 부하 도중이나 모터의 파워가 끊어질 때에 스테이지의 이동을 제한하기 위해 홀딩 브레이크가 가용합니다.

ADRT는 내장 T-슬롯이 있는 유일한 로터리 테이블입니다. 이 슬롯은 테이블을 수평으로 장착하거나 고객응용분야의 특정한 고정구에 부착시키기 위해 사용되어 집니다.

에어로텍은 완전한 통합 팩키지를 제공하고자 광범위한 서보 증폭기와 선진 컨트롤러를 제작합니다.
