> 제품소개 > AEROTECH > 스테이지
로터리 스테이지

에어로텍은 웜 기어 구동 모델과 함께, 자체의 브러쉬리스 로터리 서보모터를 사용하는 다이렉트 드라이브 모델을 포함하는 다양한 로터리 테이블을 제작합니다. 스테이지는 고객의 산업자동화 응용분야에 이상적인 해결책을 제공하기 위해 다양한 크기의 구경, 테이블 직경, 그리고 탑재 옵션이 가능합니다. 흔들림과 런아웃 부문의 성능은 탁월합니다.

에어로텍의 테이블은 산업용 로봇, 광섬유, 광전자, 비젼 시스템, 공작기계, 조립, 반도체 장비, 의료산업 레이져 가공, 전자제조, 기타 고성능 산업자동화 응용분야에 널리 쓰여집니다. 또한, 에어로텍은 자체의 로터리 테이브을 완벽히 보완하는 드라이브와 모션 컨트롤 솔루션을 제작하고 있습니다.


로터리 에어베어링 스테이지


직접 구동 기계베어링 스테이지

rotary stage
기어 구동 기계베어링 스테이지



로터리 에어베어링 스테이지

rotary stages

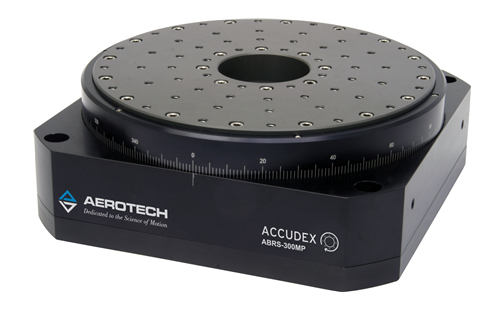

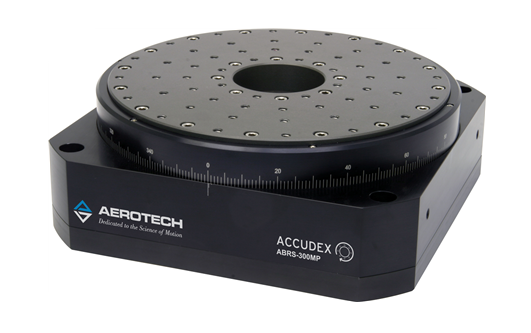

ABRS 로터리 에어베어링 스테이지

에어로텍의 ABRS시리즈, 로터리 에
어 베어링 스테이지는 독자적인 낮은
높이의 형상에서 우수한 각도 위치결
정, 속도 안정성, 그리고 에러모션 성
능을 제공합니다. ABRS는 웨이퍼 검
사, 고정밀 계측, X-ray 회절시스템,
광학 검사 및 제조, 그리고 MEMS/나
노기술 장치 제작 등 정밀수요에 대
응하고자 설계되었습니다.

Tabletop Diameter
128.1-278.1 mm
Resolution
0.18-0.036 arc sec
Bidirectional Repeatability
<1 arc sec

ABRT 로터리 에어베어링 스테이지

에어로텍의 ABRT시리즈 로터리 에어
베어링 스테이지는 인상적인 하중 중
량과 탁월한 반경 및 축방향의 견고함
과 함께 우수한 각도 위치결정, 속도
안정성, 그리고 에러모션 성능을 제공
합니다.




Tabletop
Diameter
100-200 mm
Resolution
0.055-0.027 arc sec
Bidirectional Repeatability
<1 arc sec
.






직접 구동 기계 베어링 로터리 스테이지

rotary stage
ADRT 직접 구동 로터리 스테이지

에어로텍의 ADRT 시리즈 직접 구동
로터리 스테이지는 우수한 각도 위치
결정과 속도 제어를 제공합니다.
고속의 레이저 가공의 인덱싱에서 정
밀 웨이퍼 검사까지 응용범위가 넓습
니다.


Diameter
146 - 260 mm
Accuracy
±30 arc sec
Load
30 - 173 kg
rotary stages

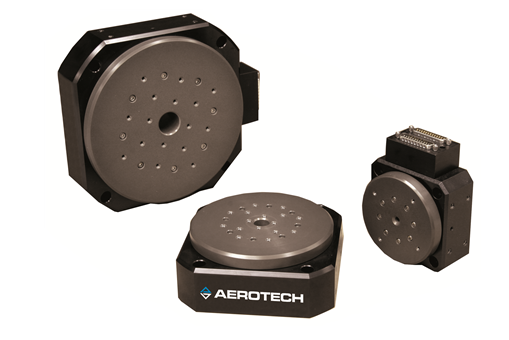

ADRS 로터리 스테이지

직접 구동 기술과 저상형상의 에어로
텍의 ADRS시리즈는 벨트와 웜구동
스테이지에 대한 우수한 대안을 제공
합니다.




Diameter
95 - 190 mm
Accuracy
6 arc sec
Load
16.9 - 56.2 lb

ARMS 직접 구동 로터리 스테이지

에어로텍의 ARMS 시리즈 직접 구동 로
터리 모션 시뮬레이터는 MEMS, 자이로
스코프, 관성 측정기기, 항공전자공학, 가
속도계와 같은 관성부품 및 시스템 시험
용으로 우수한 각도비율, 가속성 및 위치
결정을 제공합니다.


Aperture
8 mm - 25 mm
Resolution
0.02 - 2 arc sec
Accuracy (Calibrated)
±2.5 arc sec
rotary stages

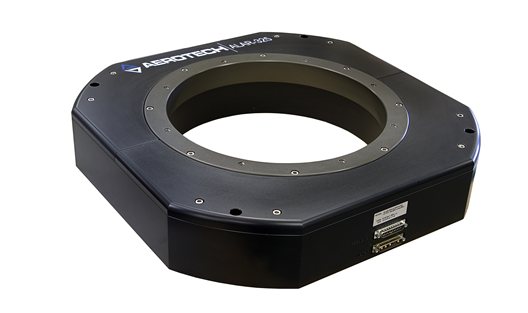

ALAR 직접 구동 로터리 스테이지

에어로텍의 ALAR시리즈 직접 구동
로터리 스테이지는 비교할 수 없이
큰 구경 크기를 가지고 우수한 각도
위치결정과 속도제어를 제공합니다.
대형 구경과 직접 구동 모터의 결합
으로, ALAR 시리즈는 웜-구동의 대
형 구경 스테이지를 구식으로 만들
어 버립니다.


Max Aperture
325 mm
Accuracy
±3.9 arc sec
Load
6463 N
rotary actuator
ARA1000 로터리 액추에이터

에어로텍의 ARA1000 로터리 액추에
이터는 대형 부하에 대한 부분연결을
요구하는 평면 판넬 디스플레이 가공
과 같은 응용분야를 위한 혁신적인
제품을 대표합니다.




Diameter
342.9 mm
Accuracy
±2 arc sec
Load
45 kg
rotary stages
ASR1000 직접 구동 로터리 스테이지

에어로텍의 ASR1000 시리즈 직접 구동
로터리 스테이지는 고성능 정밀 기계가
공의 까다로운 수요를 충족시키기 위해
설계 되었습니다. 저-관성 모터와 고 정
도 엔코더는 속도와 정확성의 이상적인
조합을 만듭니다.



Diameter
19 mm
Accuracy
±15 arc sec
Load
3.0 kg
rotary stages
ASR1100 직접 구동 로터리 스테이지

에어로텍의 ASR1100 시리즈는 대단
히 성공적이었던 ASR1000 직접 구동
로터리 스테이지의 후속제품입니다.
ASR1100은 내장된 공압식 작동 콜렛
척을 추가하여, 상자밖의 재료 처리
성능을 제공하여 줍니다.


Max Aperture
14 mm
Accuracy
±15 arc sec
Load
3 kg
rotary stages
ASR1200 직접 구동 로터리 스테이지

에어로텍의 ASR1200 시리즈는 성공
적이었던 ASR1000 직접 구동 로터리
스테이지의 후속제품입니다.
ASR1200은 자동화된 재료 처리와 습
식 절단 공정을 위한 밀봉 수냉 자켓
용 내장된 공압식 작동 콜렛 척을 추
가합니다.


Max Aperture
5.8 mm
Accuracy
±15 arc sec
Load
3 kg
rotary stages
ACS 로터리 스테이지

ER 콜렛 척 또는 3-jaw 그리퍼 조합이
내장된 에어로텍의 ACS 시리즈 로터리
스테이지는 광범위한 재료와 응용분야
에 자동 재료처리 성능을 제공합니다.




Max Aperture
30 mm
Accuracy
±15 arc sec
Load
140 kg

rotary stage
ACS LP 로터리 스테이지



ER 콜렛 척이 내장된 에어로텍의
ACS LP 시리즈 로터리 스테이지는
광범위한 재료와 응용분야에 자동
재료처리 성능을 제공합니다.








Max Aperture
30 mm
Accuracy
±6 arc sec
Load
41 kg

rotary stage semiconductor
WaferMax T



에어로텍의 Wafermax T 로터리 스테
이지는 낮은 높이의 팩키지에서 고성
능을 요구하는 적용분야에 대해 탁월
한 선택이 됩니다. 원래는 정밀 웨이퍼
검사를 위해 설계되었으나, 다른 응용
분야에도 적용이 되어 왔습니다. 표준
25mm 구경은 제한된 회전이 요구되는
진공라인의 용이한 통과를 가능하게
합니다.





Diameter
106.7 mm
Accuracy
±5 arc sec
Load
40 kg





기어 구동 기계 베어링 로터리 스테이지
rotary stage
AGR 모터 장착형 로터리 스테이지

ARR 시리즈 모터 장착형 로터리 스
테이지는 경쟁 제품인 웜기어 구동
스테이지에 비해 다양한 응용분야를
위한 대구경 개방 프레임과 함께 속
도, 부하용량, 장기간의 위치결정 성
능등 상당히 향상된 사양을 제공합
니다.


Aperture
50 mm - 200 mm
Accuracy
20 arc min
Axial Load
90 kg - 570 kg
rotary stage


MPS-GR 모터 장착형 로터리 스테이지

MPS-50GR과 MPS-75GR 로터리스테
이지는 매우 소형이면서 저상 형
상에서 매우 우수한위치결정 성
능을 제공합니다. 이는 MPS-GR
시리즈 리니어 위치결정 스테이
지와 같이 가는 스테이지이며,
자동화 모션이 필요한 광학 트레
인과 진공 작업과 같은 공간-핵
심 응용분야에 이상적 입니다.


Diameter
50 mm
Accuracy
80 arc sec
Load
4.0 kg

.
