ANT130-XY

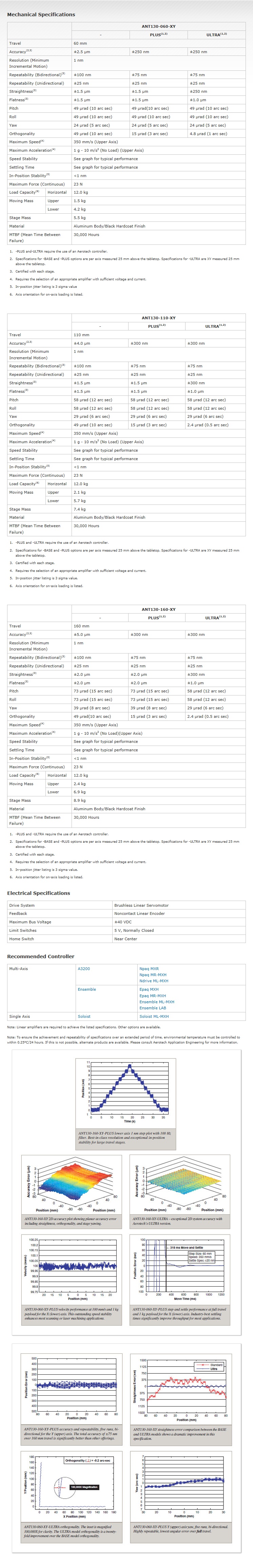

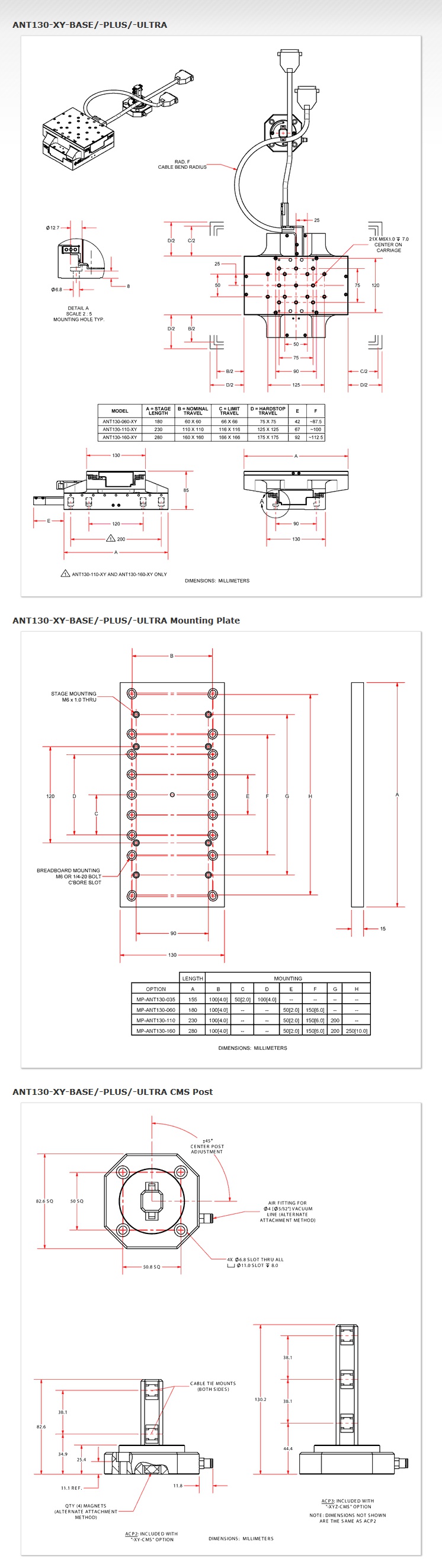

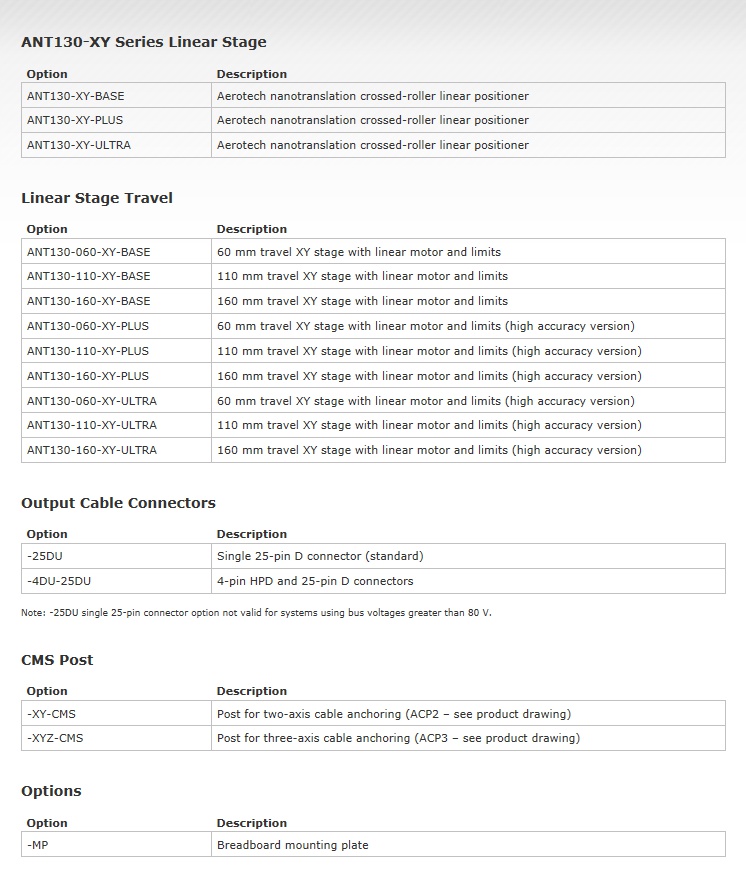

특징 | 사양 | 외형도 | 품명보는 법


소개
ANT130-XY 시리즈 스테이지는 최대 160mm의 이송 거리에서 나노미터 수준의 성능을 제공합니다. ANT130-XY와 ANT130-XY-PLUS는 이차원(X와 Y)에서 이동할 수 있는 3가지 부품 설계입니다. 유선형의 설계는 단지 85mm의 아주 낮은 프로파일을 제공합니다. 스테이지는 등록상표가 붙은 직접 구동 모터 기술과 비 접촉 리니어 인코더, 리미트, 집적 케이블 관리 시스템, 2 등급의 정확도가 함께 제공됩니다.

스테이지 설계
ANT130-XY설계는 직교성과 진직도, 평탄도와 같은 중요한 요소가 우수한 기하학적 허용 오차와 함께 스테이지에서 나올 수 있도록 최적화할 수 있습니다. 에어로텍의 직접 구동 기술은 정확하고 반복적인 나노미터 규모의 모션이 X와 Y차원에서 가능하게 될 때, 히스테리시스 또는 백래시가 없습니다. 모든 이송 거리 옵션(60mm x 60mm, 110mm x 110mm, 160mm x 160mm)은 85mm의 프로파일 높이를 제공합니다. 귀하는 ANT130-XY 스테이지로 뛰어난 정확도와 위치 반복도, 정 위치 안정성을 기대하셔도 좋습니다.

ANT130-XY는 리니어 모션 가이드 대비 더욱 높은 정밀도와 더욱 미세한 증분 이동과 함께 향상된 Load 용량을 위하여 변형 방지 크로스 롤러 베어링을 사용합니다. ANT130-XY 스테이지와 함께 뛰어난 정확도, 위치 반복도, 그리고 정위치 안정성을 기대하실 수 있습니다.

비접촉 Direct드라이브
오직 비접촉 직접 구동 기술은 정밀 장치의 대량 생산을 위해 필요한 탄탄하고 정확한 고속 포지셔닝 제공했습니다. ANT130-XY 스테이지는 에어로텍에 의해 개척된 선진 직접구동 기술을 가장 높은 수준의 포지셔닝 성능을 이루기 위해서 활용됩니다. 이 직접 구동 기술은 고성능과 비엇갈림, 비접촉, 고속도, 고해상도, 고정확도 입니다. 극도로 작은 프로파일과 공간에서 포장된 이 독특한 구동과 베어링 결합은 매끄럽고 정확한 모션이 요구되는 고밀도 포지셔닝, 디스크 드라이브 제작, 섬유 정렬, 광학적 지연 요소 충동 작용, 센서 테스팅, 스캐닝 과정과 같은 많은 응용에서 눈에 보이는 이익을 제공합니다. 통합된 케이블 관리 시스템은 수명은 길고, 견인력은 최소가 되게 설계되었습니다.

다축 구성
ANT130-XY는 독특하며 고성능인 다축 시스템을 만들기 위해서 다른 에어로텍 ANT 시리즈 제품(수직 이동 스테이지와 직접 구동 로터리, 고니오미터)과 결합될 수 있습니다.
