HEX500-350HL
개요 | 사양 | 외형도 | 품명보는 법



설계 특징

·자유도6으로 110mm까지의 직선이동과 40 °까지의 각도이동으로 위치결정
·보장된 위치결정 정확도 사양으로 정밀 설계
·XYZ축에서 20 nm, θxθyθz에서 0.02 μrad 까지의 최소 단위 이동
·유연한 구성 및 사용자 정의
·진공 준비 이용가능
·강력한 제어 및 작품의 시각화 와 공구 좌표 시스템의 소프트웨어



높은 에어로텍의 HexGen™ hexapod은 자유도 6의 위치결정을 수행하는데 상당한 발전을 나타냅니다. HEX500-350HL 고 부하, 정밀 hexapod X선 회절,센서 테스트, 고 추력 장치 조작 응용분야에 이상적입니다.

높은 부하 용량, 긴 이송거리, 고속 및 um 이하 정밀도를 가진 HEX500-350HL은 응용 장비 사양에 어떠한 타협도 없음을 의미합니다. HEX500-350HL은 는 보장된 위치결정 정확도 사양을 제공하는 업계 유일의  hexapod입니다.

우수한 설계 구조

HEX500-350HL은 정밀하게 사전 장착된 베어링, 볼스크류 및 드라이버 구성 요소로 구축된 6개의 높은 정확도의 스트럿으로 작동됩니다. DC 브러시 서보모터에 의해 구동되는 타 사 hexapod과 다르게, HEX500-350HL는 AC브러시리스, 장치 수명과 성능을 극대화하는 슬롯리스 서보 모터에 의해 구동됩니다. 이 서보모터는 벨트와 호환 커플링을 사용하는 경쟁제품과 비교 했을 때, 증가된 드라이버 강성, 더 높은 위치결정 정확도, 개선된 최소 단위 이동(XYZ축에서 20 nm, θxθyθz에서 0.02 μrad 까지)을 가능하게 하는 엑츄에이터 볼 스크류에 직접 결합되었습니다. AC 브러시, D 1111) (3.3.8 수명 및 성능을 최대화 슬롯리스 서보 모터에 의해 구동되고 벨트 또는 호환 커플 링을 사용하여 경쟁력있는 디자인에 비해 더 나은 최소 증분 모션 (XY Z의 20 nm의 θxθyθz 0.2 μrad). 스트럿 피벗 조인트는 전체 hexapod 성능을 향상시키는 저 마찰과 고 강성을 제공하도록 설계되었습니다.

설계 유연성

HEX500-350HL은 유연성과 사용자정의를 생각하여 설계되었습니다. 플랫폼 및 베이스는 사용자의 특정 부품 또는 장착 패턴으로 쉽게 변경 될 수 있습니다.

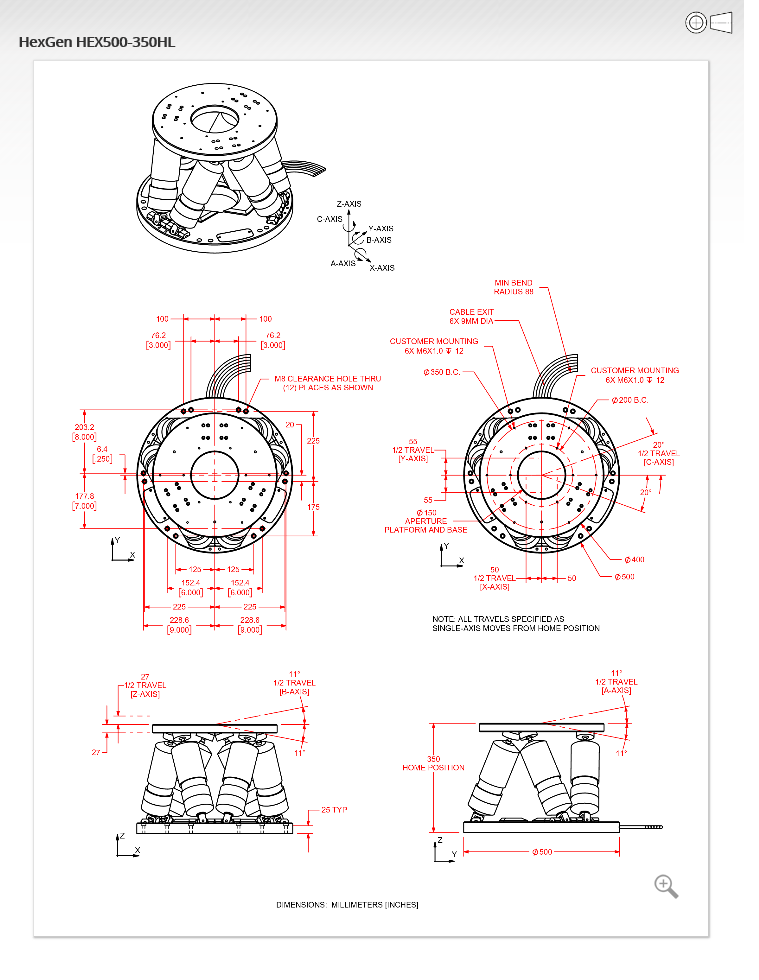

HEX500-350HL은 바닥부터 가공제품 접근을 허용하는 플랫폼과 베이스 모두에 150mm 직경의 정확한 구경으로 설계되었습니다. 이 베이스는 인치 또는 미터단위의 광학 테이블에 직접 장착하기 위해 장착홀에 설계되었습니다. Hexapod는 또한 싱크로트론 샘플, 광학 조정, 반도체 제조, 연구, 위성 센서 테스트를 위한 까다로운 응용분야를 위한 진공상태로 준비될 수 있습니다.

강력한 제어 및 소프트웨어

HEX500-350H를 구동시키는것은 에어로텍의 수상 경력의 A3200 모션 제어 소프트웨어입니다. 까다로운 운동학 분야에서 다년간의 경험으로 구축된 A3200 컨트롤러는 사용자 정의의 좌표계에서 쉽게 프로그래밍 및 hexapod의 제어를 가능하게 합니다. 에어로텍의 HexGen™ 용량 검토 소프트웨어는 사용자에게 쉽게 시각화하고 사용 가능한 작업 공간을 모의실험 할 수있는 기능을 제공합니다.
