S Series

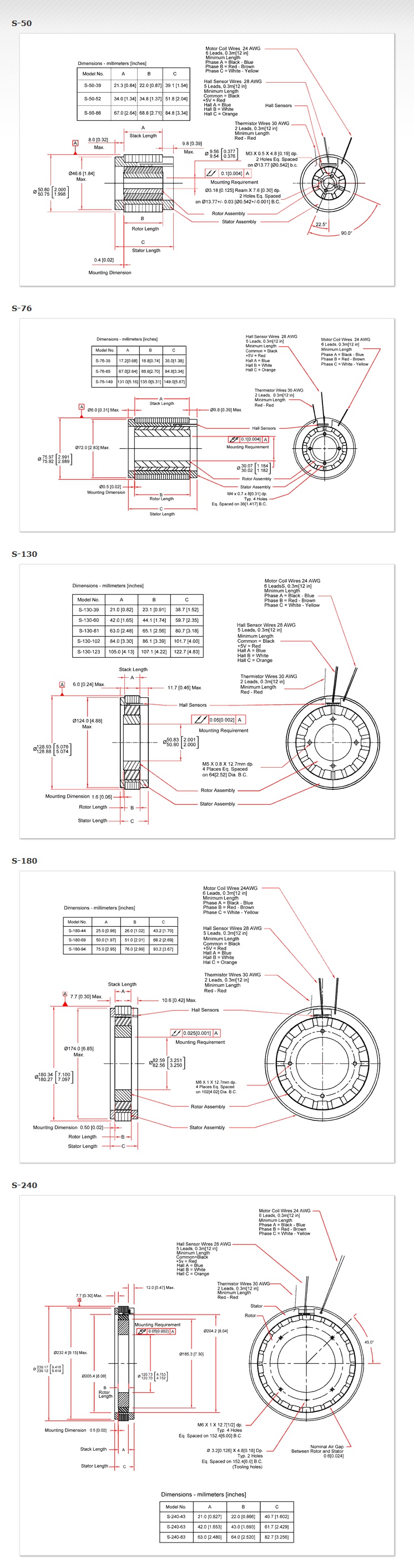

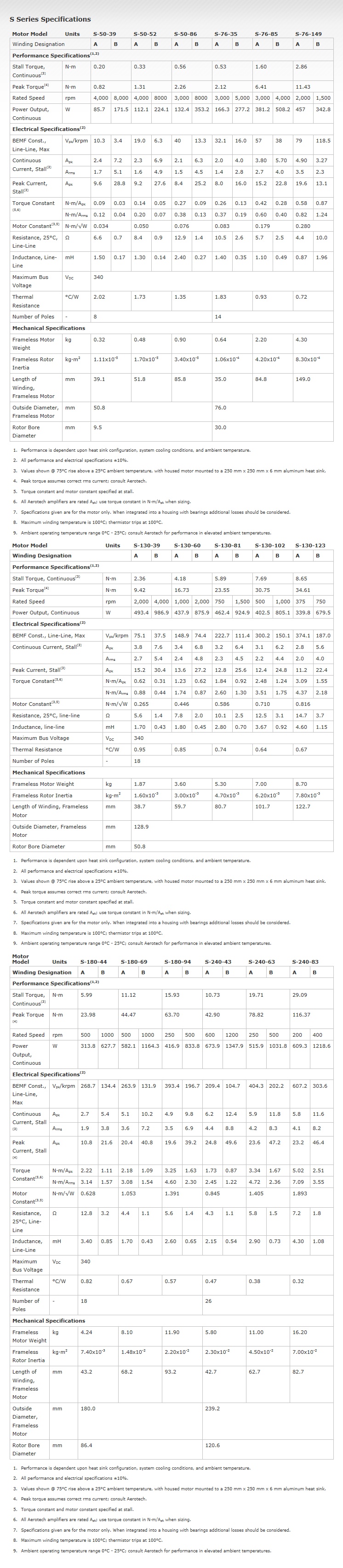

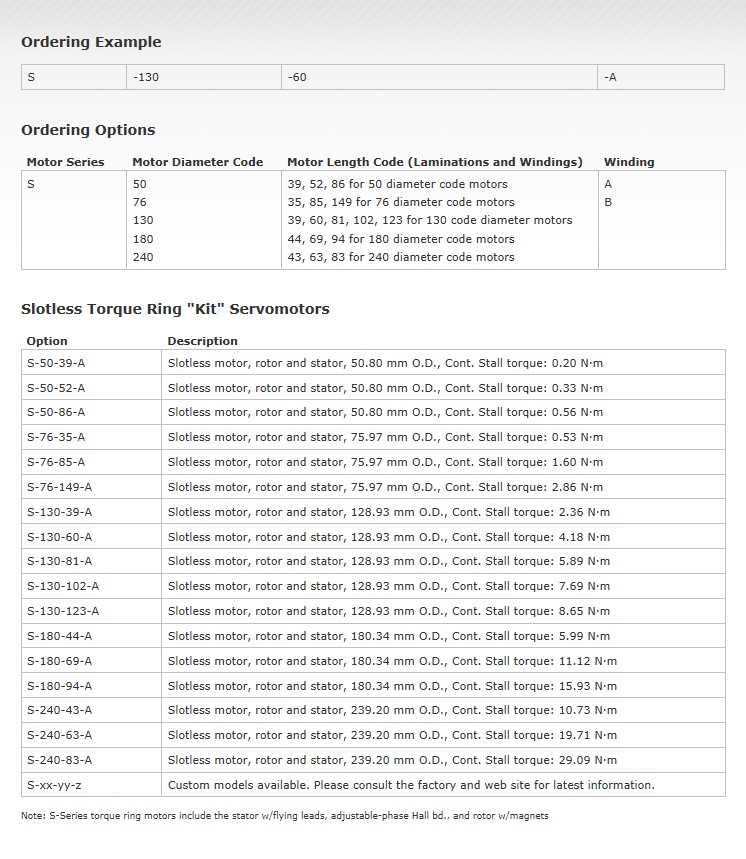

특징 | 사양 | 외형도 | 품명보는 법

높은 토크 출력과 코깅 없는 슬롯리스, 브러시리스 모터

OEM 기계장치와의 용이한 통합을 위한 프레임 없는 설계

다양한 권선 옵션 가능

정류를 위한 Hall 효과 센서 포함


S-시리즈 모터는 에어 로텍의 고성능 브러시리스, 프레임 없는 토크 모터입니다. 모터는 소형의 조립품내에서 최고의 토크와 가속력을 위한 네오디뮴 철 붕소 자석이 특징 입니다.

고성능 설계
S-시리즈 슬롯리스 스테이터 설계와 높은 극 수 로터를 사용하여 코깅이 없고 비교할 수 없는 속도 안정성을 보여 줍니다. 박막판은 슬롯을 포함하지 않으며, 속도교란을 야기하는 토크 리플과 코깅 토크를 제거 합니다. S-시리즈 모터는 속도 흔들림이 허용되지 않는 인쇄와 스캐닝과 같은 다이렉트-드라이브 응용분야에 매우 적합합니다.

넓은 범위의 출력 토크와 크기
S-시리즈 슬롯리스 모터는 넓은 범위의 토크와 팩키지 크기를 감당합니다 . 연속적인 토크 범위는 0.20 Nm ~ 29.09 N-m이고, 최고 토크 범위는 0.82 N-m ~ 116.37 N-m입니다. S-시리즈 모터의 개방형 디자인은 모든 응용분야의 수요에 대응하기 위해 고객맞춤 권선 또는 기계적인 변형이 가능합니다.
S-시리즈 모터는 OEM기계장치에서의 응용을 위해 설계되어 있습니다. S-50(지름 50mm) 모터는 스핀들 또는 작은 피드 롤 같은 작고 좁은 공간에서 이상적입니다. S-180(지름 180mm)과 S-240(지름 240mm)은 대형 프린트 드럼 또는 정밀 위치결정 테이블을 가속시킬 수 있습니다.

기계통합의 용이성
모든 S-시리즈 모터는 2개의 모듈로 공급됩니다. 슬롯리스 스테이터 코일과 영구자석 로터, 스테이터는 Hall 효과 장비가 있는 표준 3상 코일 조립품입니다. 단순한 6-스텝 또는 사인곡선의 정류 알고리즘을 사용하여 구동될 수 있습니다. 에어로텍의 Ndrive 시리즈 증폭기는 통합의 용이성을 위해 S-시리즈 모터에 성능 튜닝이 됩니다. 중공의 모터는 기어링의 필요가 없이 드라이브 축에 직접 장착됩니다.

고객맞춤변형은 최소의 소요시간으로서 고객의 요구에 맞춰 엔지니어링이 가능합니다.
