QFOCUS QF-46

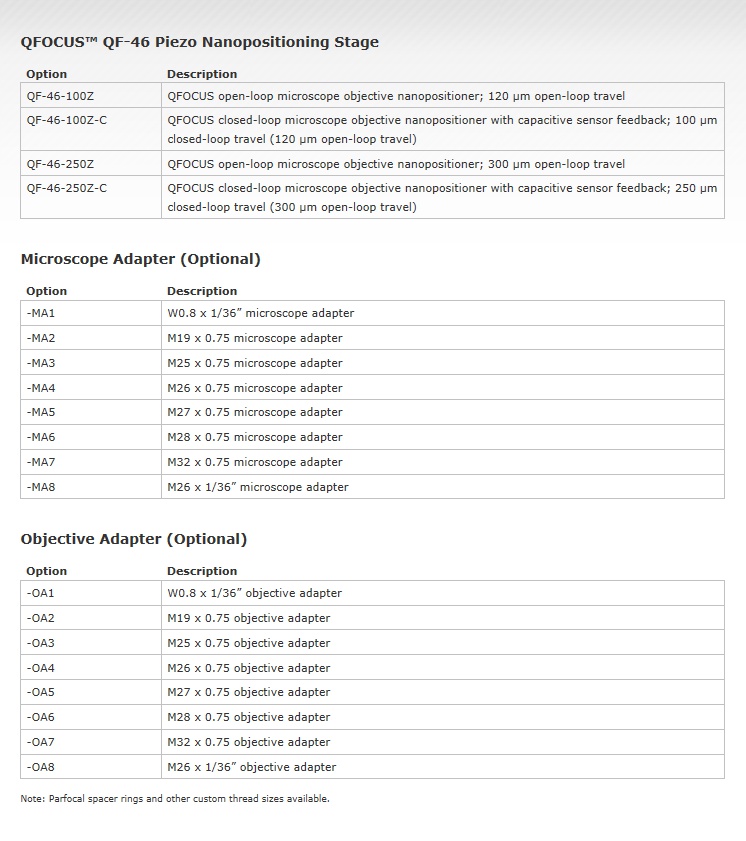

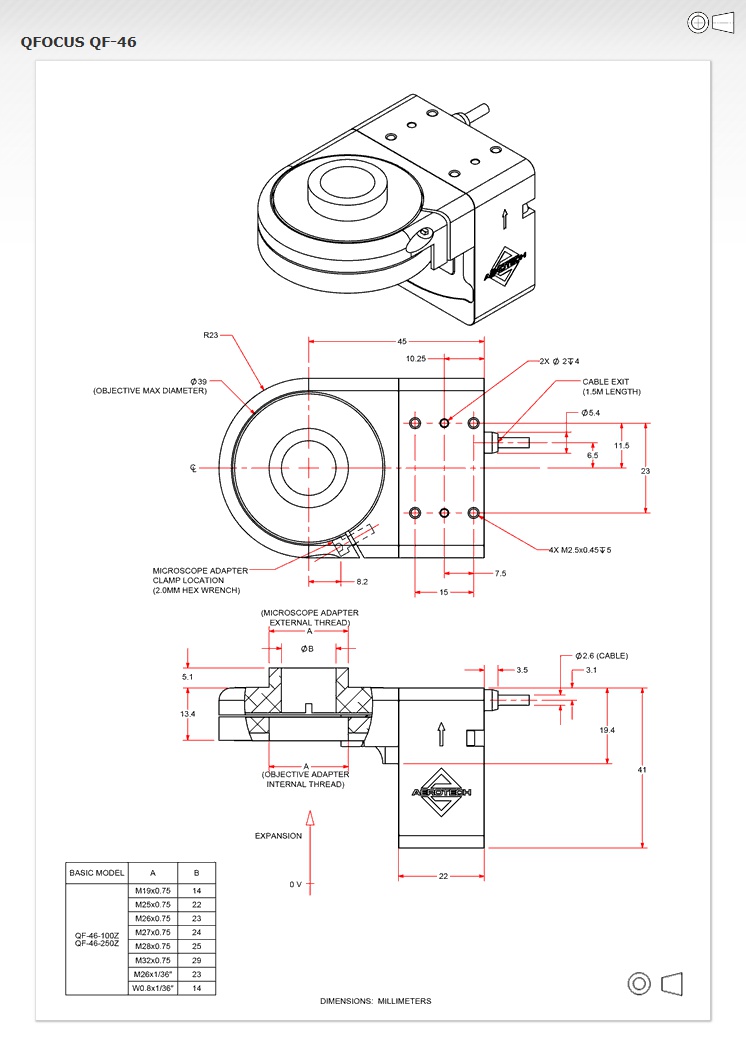

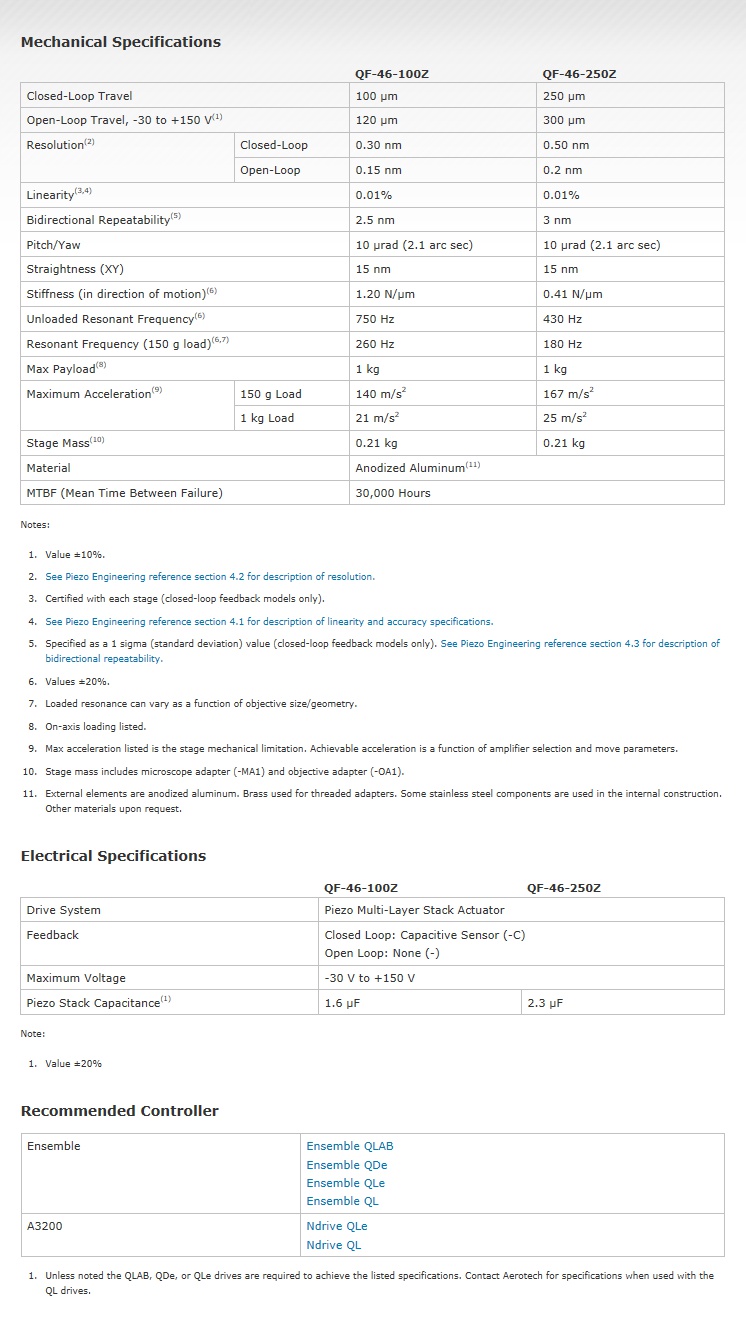

특징 | 사양 | 외형도 | 품명보는 법

· 고 토크 출력 ? 최대 600 N·m, 연속 143 N·m
· 회전 정확도 ±9.7 μrad (±2 arc sec)
· 큰 부하의 모션 시뮬레이션 응용분야에 최적화
· 최대 475kg의 부하 무게 대응
· 다양한 테이블 탑, 엔코더, 이송거리 옵션

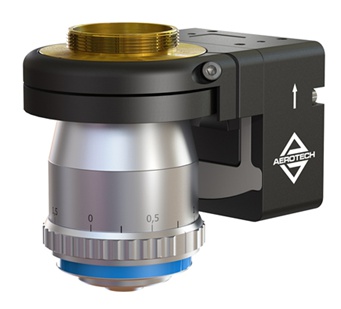

에어로텍의 QFOCUS™ QF-46 피에조 나노포지셔닝 스테이지 시리즈는 나노미터 단위 작동으로 고속에서 현미경 대물렌즈와 광학 위치결정을 가능하게 합니다. closed-loop 시 이송 거리 100 μm와 250 μm (open-loop 시 120 μm와 300 μm) 에서 이용가능하며, QF-46는 역동적인 작동과 나노단위의 정확성을 유지하면서 장시간 작동이 가능합니다.

QF-46는 차세대 광학도구와 레이저기기로 설계되었습니다. 예를 들어, QF-46은 더 높은 고유의 강성으로 인해 더 크고 무거우며, 더 높은 수치의 렌즈 구경(NA:Numerical Aperture) 대물렌즈로 경쟁 제품 보다 더 좋은 성능을 수행할 수 있습니다. QF-46는 긴 이송 거리와 함께 고 정밀성과 처리량을 요구하는 모든 까다로운 광학 응용분야에서도 완벽합니다.



정밀한 기계적 구조

QFOCUS QF-46 피에조 스테이지는 고 강성도와 긴 장비수명을 보장하기 위해 유한요소해석을 사용하여 최적화된 정밀 굴곡에 의해 유도됩니다. 그 결과로 인한 설계는 뛰어난 강성과 높은 공정 처리량이 가능한 공진 주파수 및 빠른 Colose-loop 응답성을 제공합니다.

게다가, QF-46는 중요한 현미경 관찰과 광학 위치결정 응용분야에서 뛰어난 기하학적 성능(진직도와 각도 오차)을 제공하도록 설계되었습니다.



고 해상도와 위치결정 정확도

QF-46 피에조 스테이지는 서브 나노미터 해상도와 높은 선형성을 나타내는 독특한 정전식 센서 설계를 이용하는 closed-loop feedback (-C) 방식을 지닙니다.  정전식 센서는 우수한 정확도과 반복도를 가능하게 하는 위치결정 캐리지의 출력을 측정합니다.



초정밀 제어

에어로텍의 Q 시리즈 컨트롤러와 드라이버를 함께 결합할 때, QF-46은 서브 나노미터 위치결정 해상도, 정위치 안정성(jitter) 그리고 높은 위치결정 대역폭을 발휘합니다. 에어로텍의 DCT(Dynamic Control Toolbox), 모션 디자이너 패키지와 같은 소프트웨어 옵션들은 향상된 위치 추적 오차와 더 빠른 스텝&정착 시간을 제공하도록  Learning Control, Harmonic Cancellation, Command Shaping와 같은 사용하기 쉬운 우수한 호스트를 제공합니다.

OEM 드라이브 옵션 또한 이용가능 합니다.



유연성

QFOCUS QF-46는 대부분의 현미경과 사물에 맞추기 위한 스레디드 어댑터에 이용할 수 있습니다. 현미경 소탑 고정은 QF-46의 원하는 방향으로 쉽고 빠른 위치결정을 가능하게 합니다. 추가로 스테이지 본체의 탭구멍은 기기 또는 다른 광학기기의 고객 맞춤 인터페이스에 따라 장착을 선택할 수 있습니다. QF-46는 29 mm 까지의 깔끔한 구경에 이용가능합니다. 고객 맞춤 스테이지 설계, 이송 거리, 스레디드 어댑터에 이용 가능합니다.
